| Diğer isim: | SMD Manyetik Buzzer | Nominal Gerilim: | DC 5V |
|---|---|---|---|
| Çalışma gerilimi: | DC 4-6,5V | Nominal Akım: | Maks.90mA |
| Ses basıncı kolu: | Min.82dB/10cm | Rezonans frekansı: | 2731 Hz |
| Çalışma Sıcaklığı: | -20°C~60°C | bobin direnci: | 31±3Ω |
| Vurgulamak: | manyetik kapı zili,elektromanyetik zil |
||
7.5 * 7.5 * 2.5mm 2731Hz pasif SMD elektromanyetik zil 31Ω 82dB
Malzeme:
| Konut | LCP plastik reçine (renk: Siyah) |
| Lider pin | Kalay kaplı pirinç |
| Ağırlık (gram) | 0.6 |
Açıklama:
SMD manyetik zil, özellikle düşük voltajlı ancak yüksek ses seviyesinde, küçük hacimli, hafif, kullanışlı montaj özelliklerine sahiptir.
Yüksek güvenilirliğe sahip elektromanyetik buzzerlerin başlıcaları otomotiv uygulamalarını destekleyen ürünlerden oluşmaktadır. Pim terminalleri sayesinde PCB'lere doğrudan monte edilebilirler ve geniş bant uygulamaları için tasarlanan küçük φ12 tipi ve φ16 tipi mevcuttur.
İki temel zil türü vardır: aktif ve pasif.
Bir voltaj uygulandığında pasif bir sesli uyarı sesi çıkarır. Ayrıca çeşitli tonlar üretmek için özel bir sinyal gerektirir. Aktif vızıltıların kullanımı çok daha basit olduğundan, bunlar burada kaplıdır.
Aktif bir zil, bir LED gibi bağlanabilir, ancak biraz daha sağlam olduklarından, onları korumak için bir dirence ihtiyaç duymazsınız.
Piezo buzzer ve manyetik zil arasındaki fark:
Bir piezo buzzer, metal diyaframın titreşmesini sağlayan piezoelektrik seramiğin piezoelektrik etkisinden dolayı ses üretir.
Bir manyetik zil elektromanyetik prensibe dayanır, güç girdiğinde metal diyafram çekilir ve güç olmadan geri yaylanır.
Piezo buzzer kare dalgalarla hareket ediyor ve manyetik zil çalmak için 1/2 kare dalgaya ihtiyaç duyuyor.
Yeterli SPL'ye sahip olmak için normalde 9 V üzerinde bir piezo buzzer için daha yüksek voltaj girmenizi öneririz. Diğer taraftan, manyetik bir zil sadece 1.5 V ile 85 dB üretecek şekilde çalıştırılabilir, ancak akımın tüketimi Piezo'nunkinden çok daha yüksek olacaktır.
İki tür vızıltıyı karşılaştırmak için, manyetik tip aynı boyutta daha düşük frekans cevabına sahip olabilir.
Boyutla sınırlı olmakla birlikte, manyetik bir zil sesinin SPL'si sadece 90 dB'ye ulaşabilir. Piezo buzzer, bazı spesifikasyonlarda 120 dB'lik SPL'ye ulaşabilir, bazı büyük boyutlar da kolayca 100 dB'ye ulaşabilir.
| Piezo buzzer | Manyetik zil | |
| Başlangıç yöntemi | Piezoelektrik etkisi | Elektromanyetik etkisi |
| Boyut | Büyük (10-50mm) | Küçük (6-25mm) |
| Rezonans frekansı | Yüksek (2-6KHz) | Düşük (1-3KHz) |
| Çalışma gerilimi | Yüksek (9-24V) | Düşük (1.5-12V) |
| Ses seviyesi | Daha yüksek (85-120dB) | Aşağı (70-95dB) |
| Anlık tüketim | Düşük (5-20mA) | Yüksek (35-60mA) |
Şartname:
| tip | birim | 7525WS |
| Anma gerilimi | Vp-p | 3.6 |
| Çalışma gerilimi | Vp-p | 2-5 |
| Anma akımı | mA | ≤90 |
| Bobin direnci | Ω | 16 ± 3 |
| 10cm ses çıkışı | dB | ≥82 |
| Rezonans frekansı | Hz | 2731 |
| Çalışma sıcaklığı | ℃ | -20 ~ 70 |
| Depolama sıcaklığı | ℃ | -30 ~ 80 |
| Ağırlık | g | 1.5 |
Uygulama:
Yaygın bluetooth kulaklık, anti-kayıp cihaz, LED TV, uzaktan kumanda, kamera, akıllı ev mobilya vb.

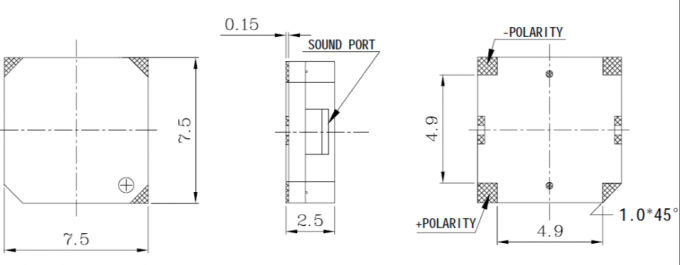

Boyut: (mm)

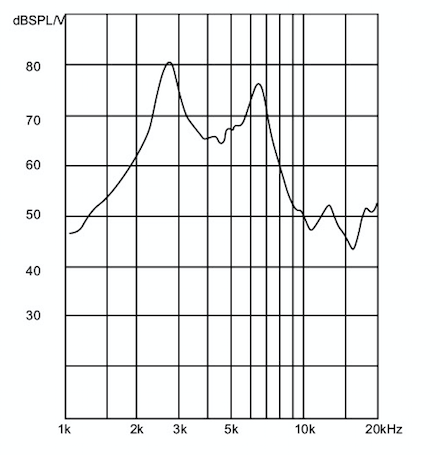

Frekans tepkisi:

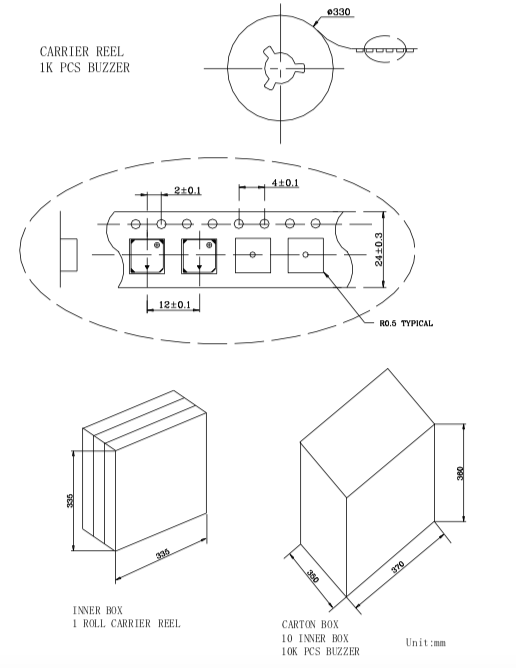

Paket yöntemi:
