Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | 7 bölümlü LED ekran | Boyut: | Dış çap 38mm |
|---|---|---|---|
| Montaj: | PCB veya soketler | Çalışma sıcaklığı.: | -40~+85°C |
| Depolama sıcaklığı: | -40~+85°C | Ters Voltaj: | 5V |
| Vurgulamak: | Ortak Anot 7 Segment Display,yedi segmentli led ekran |
||
25.4mm kırmızı LED tek dijital ekran, 7 segmentli ekran ortak anot
Açıklama:
Yedi bölümlü ekran, daha karmaşık nokta matris ekranlarına alternatif olan ondalık rakamları görüntülemek için bir elektronik görüntüleme cihazı biçimidir.
7 segmentli ekran, dikdörtgen bir şekilde düzenlenmiş yedi LED'den (dolayısıyla isminden) oluşur. Yedi LED'in her biri bir segment olarak adlandırılır çünkü aydınlatıldığında segment, görüntülenecek sayısal bir rakamın (hem Ondalık hem de Hex) bir parçasını oluşturur.
Ekrandaki yedi LED'in her birine, bağlantı pimlerinden bir tanesi dikdörtgen plastik paketten düz olarak getirilerek bir konumsal bölüm verilir. Bu ayrı ayrı LED pimleri, her bir LED'i temsil eden bir g'den g'ye kadar etiketlenmiştir. Diğer LED pimleri birbirine bağlı ve ortak bir pim oluşturmak için kablolu.
Böylece, belirli bir sırayla LED parçalarının uygun pimlerini eğerek, bazı bölümler aydınlık olacak ve diğerleri ekranda arzu edilen karakter modelinin oluşturulmasına izin verecek kadar karanlık olacaktır. Bu, aynı 7 segmentli göstergede 0 ile 9 arasındaki on ondalık hanenin her birini göstermemizi sağlar.
Uygulama:
Yedi bölümlü ekranlar dijital saatlerde, elektronik sayaçlarda, temel hesap makinelerinde ve sayısal bilgileri görüntüleyen diğer elektronik cihazlarda yaygın olarak kullanılmaktadır.
Özellikler:
• 25,4 mm (1,0 inç) LED tek dijital ekran serisi.
• Standart parlaklık
• Düşük akım çalışması
• Mükemmel karakter görünüşü
• PCB veya prizlere kolay montaj
Mutlak maksimum dereceler (Ta = 25 ℃)
| Parametre | sembol | Test koşulu | değer | birim | |
| Min | maksimum | ||||
| Ters akım | VR | İR = 20 mA | 5 | ----- | V |
| İleri akım | EĞER | VF = 5V | ----- | 18 | mA |
| Güç dağılımı | Pd | VF = 5V | ----- | 800 | mW |
| Çalışma sıcaklığı | Topr | ----- | -40 | 85 | ℃ |
| Depolama sıcaklığı | Tstr | ----- | -40 | 85 | ℃ |
Renk kodu ve çip özellikleri: (test koşulu: IF = 20mA)
| Renk Yayan | Zar malzemesi | Tepe dalga boyu | Spektral çizgi yarım genişliği | İleri voltaj (VF) | Aydınlık yoğunluğu (Iv) Birim: mcd | |||
| (ΛP) | ( △ λ1 / 2) | Min | maksimum | |||||
| R, | Kırmızı | AIGalnP | 640nm | 16nm | 1.85 | 2.0 | 1.9 | 10 ~ 12 |
| SR | Kırmızı | AIGalnP | 632nm | 16nm | 1.9 | 2.2 | 2 | 22 |
| YG | YG | AIGalnP | 570nm | 20nm | 1.9 | 2.2 | 2 | 13 ~ 14 |
| G, | Yeşil | AIGalnP | 520nm | 30nm | 3.0 | 3.4 | 3.2 | 280 |
| B | Mavi | AIGalnP | 465nm | 30nm | 3.0 | 3.4 | 3.2 | 70 |
| Y | Sarı | AIGalnP | 588nm | 20nm | 1.9 | 2.4 | 1.9 | 30 |
| bir | kehribar | AIGalnP | 625nm | 20nm | 1.9 | 2.2 | 2 | 70 |
| O | Portakal | AIGalnP | 605 nm | 20nm | 1.9 | 2.2 | 2 | 50 |
Yüzey / Lens rengi:
| Numara | 0 | 1 | 2 | 3 | 4 |
| Ref yüzey rengi | Beyaz | Siyah | Gri | Kırmızı | Yeşil |
| Epoksi renk | Temiz su | Beyaz dağınık | Kırmızı dağınık | Yeşil dağınık | Sarı dağınık |

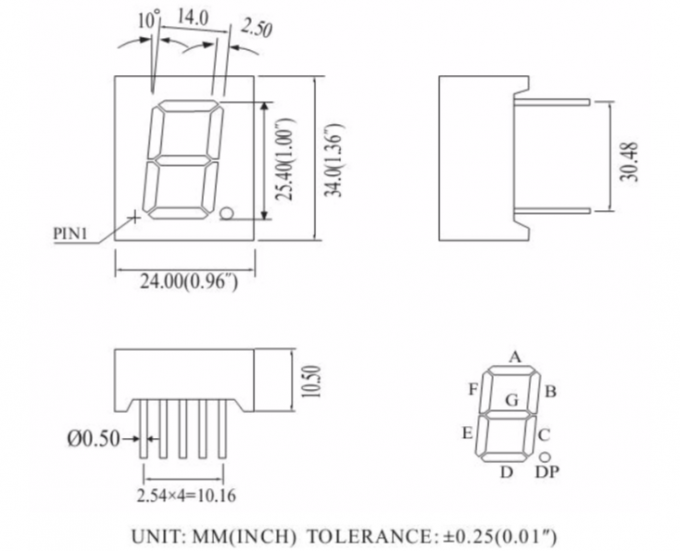

Boyut: (mm)
