| Diğer isim: | Sayısal ekran | En yüksek emisyonda dalga boyu: | 645nm |
|---|---|---|---|
| Baskın dalga boyu: | 630nm | DC ileri akım (Segment): | 60mA |
| DC ileri akım (DP): | 30ma | Kapasite: | 35pF |
| Vurgulamak: | Ortak Anot 7 Segment Display,yedi segmentli led ekran |
||
Kırmızı Tek Haneli 100mm (4 inç) Ortak Anot 7 Segment Ekran
Açıklama:

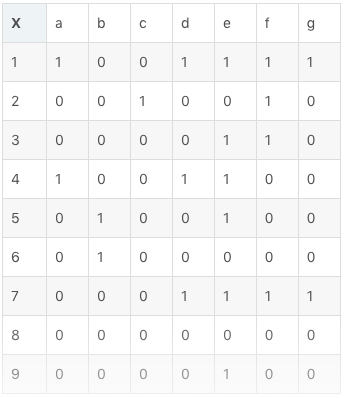

Yedi segmentli bir ekranın bölümleri, her iki tarafta, üstte, ortada ve altta bir yatay bölüm olacak şekilde iki dikey bölümden oluşan bir dikdörtgen şeklinde düzenlenmiştir. Segmentleri a'dan g'ye harfler olarak adlandırırsak, bir sayıyı temsil etmek için yedi segment kodu adı verilen segmentlerin durumunu kullanmak mümkündür. Yedi segment kodunun standart bir kombinasyonu aşağıda gösterilmiştir.
Özellikler:
• Büyük boy
• 4.0 inç rakam yüksekliği
• Düşük akım operasyonu
• Mükemmel karakter görünümü
• Yüksek ışık çıkışı
• PC kartlarına veya soketlerine kolay montaj
• Mekanik olarak sağlam
• Standart: gri yüz, beyaz segment
• RoHS uyumlu
Seçim rehberi:
| Parça numarası | Renk Yayan (Malzeme) | Lens türü | Iv (ucd) @ 10mA | Açıklama | |
| Min. | Typ. | ||||
| CPS40011DR8 | Hiper kırmızı (AlGalnP) | Beyaz dağınık | 88000 | 250000 | Ortak anot, Rt. El ondalık |
| * 31000 | * 74000 | ||||
TA = 25 ℃ da Elektriksel / Optik özellikler
| Parametre | sembol | Renk Yayan | değer | birim | |
| Typ. | Maks. | ||||
| Tepe emisyonundaki dalga boyu IF = 10mA | λpeak | Hiper Kırmızı | 645 | - | mil |
| Baskın dalga boyu IF = 10mA | λdom | Hiper Kırmızı | 630 | - | mil |
| % 50 Spektral bant genişliği Φ REL MAX IF = 10mA | Δλ | Hiper Kırmızı | 28 | - | mil |
| kapasitans | C | Hiper Kırmızı | 35 | - | pF |
| İleri gerilim IF = 20mA (Segment) | VF | Hiper Kırmızı | 7.4 | 9.4 | V |
| İleri gerilim IF = 10mA (DP) | VF | Hiper Kırmızı | 3.7 | 4.7 | V |
| Ters akım (VR = 5 V) | İR | Hiper Kırmızı | - | 10 | uA |
TA = 25 ℃ mutlak maksimum derecelendirme
| Parametre | sembol | değer | birim |
| Güç dağılımı | PD | 75 | mW |
| Ters akım | VR | 5 | V |
| Birleşme sıcaklığı | Tj | 115 | ℃ |
| Çalışma sıcaklığı | Üst | -40 ila +85 | ℃ |
| Depolama sıcaklığı | Tstg | -40 ila +85 | ℃ |
| DC ileri akım (Segment) | EĞER | 60 | mA |
| DC ileri akım (DP) | EĞER | 30 | mA |
| Tepe ileri akım (bölüm) | IFM | 370 | mA |
| Tepe ileri akım (dp) | IFM | 185 | mA |
| Elektrostatik boşalma eşiği (HBM) | - | 3000 | V |
| Kurşun lehim sıcaklığı | 3-5 saniye boyunca 260 ℃ | ||

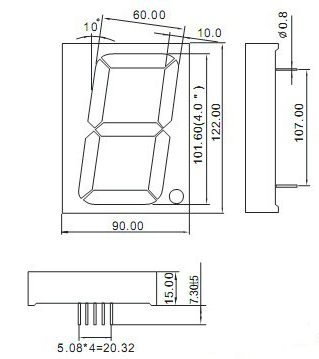

Boyut: (mm)
Notlar:
1. Tüm boyutlar milimetre (inç) cinsindendir, Tolerans, aksi belirtilmediği sürece ± 0.25 (0.01 ") 'dir.
2. Veri sayfasında açıklanan teknik özellikler, özellikler ve teknik veriler önceden haber verilmeksizin değiştirilebilir.
Delikli ekran montaj yöntemi sayesinde:
Kurşun Şekillendirme
Bileşen uçlarını el ile uygun aletler olmadan bükmeyin.
Uçlar, ucun üst kısmı sıkıca bükülerek bükülme kuvveti plastik gövdeye uygulanmayacak şekilde bükülmelidir.
