Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Trimmer Potensiometre | Direnç Aralığı: | 10Ω~2MΩ |
|---|---|---|---|
| Direnç toleransı: | ±% 10 | Terminal direnci: | ≤2Ω Maks. |
| Sıcaklık aralığı: | -55°C~+125°C | Başlangıç torku: | ≤35mN.m |
| Vurgulamak: | değişken direnç potansiyometresi,karbon tipi potansiyometre |
||
Çok turlu cermet trimmer potansiyometre 3006P, sermet rheostat
Açıklama:
Potansiyometre (genellikle “pot” olarak gayri resmi olarak anılır), dirençli elemanın her iki ucunda iki sabit bağlantı ve iki dirençli elemanın yüzeyi boyunca kayan üçüncü bir "silici" bağlantısına sahip üç terminal dirençtir. sabit bağlantılar.
Bu, iki sabit bağlantı arasındaki toplam direncin aynı kaldığı anlamına gelir (10kΩ ortak bir değer olur) ve silecek ile her uç arasındaki direnç silicinin konumuna göre değişir.
Cermet trimmer potansiyometre özellikle trimmer dirençleri için yaygın olarak kullanılır. Sermet adı, direnç elemanının seramik ve metalden yapıldığı gerçeğinden türetilmiştir. Direnç elemanı, ince metal oksitlerin veya değerli metal partiküllerinin ve camın viskoz bir organik malzemenin bir karışımından yapılır. Elde edilen macun substrata uygulanır ve karışımı katılaştırmak için ateşlenir.
Cermet değişken dirençleri, düzeltici dirençler için idealdir, çünkü düşük ve orta bir ayarlama ömrüne sahiptirler ve genellikle yaklaşık ± 100ppm / ° C sıcaklık katsayılarına sahiptirler.
Elektriksel özellikler:
| Standart direnç aralığı | 10Ω ~ başına 2 M |
| Direnç toleransı | 10 ±% |
| Terminal direnci | ≤2Ω Maks. |
| Temas direnci değişimi | CRV3% R veya 3Ω Maks. |
| Yalıtım direnci | R≥1GΩ |
| Dayanma gerilimi | 101.3kPa 600V, 8.5kPa 350V |
| Silecek akımı maks. | 100mA |
| Elektrik seyahat | 22 ± 2 tur döndü |
Çevre özellikleri:
| Güç derecesi (maks. 315 volt) | + 70 ℃ 0.75W, + 125 ℃ 0W |
| Sıcaklık aralığı | -55 ℃ ~ 125 ℃ |
| Sıcaklık katsayısı | ± 250ppm / ℃; 100 ppm / ℃ ± |
| Sıcaklık değişimi | ≤ R ≤ ±% 1 R, △ (Uab / UAC) ≤ ±% 1 |
| Titreşim | 390m / s2, 4000 kez △ R ≤ ±% 1 R |
| Çarpışma | 10 ~ 500Hz, 0.75mm veya 98m / s2,6h, △ R ≤ ±% 1 R |
| İklim kategorisi | ≤ R ≤ ±% 3 R, R1≥100MΩ |
| 70 Electrical de elektriksel dayanıklılık | 0.75W, 1000h, △% R 3 ±% R |
| Mekanik dayanıklılık | 200 bisiklet, △ R ≤ ±% 3 R |
| Sürekli nemli-ısı | ≤ R ≤ ±% 3 R, R1≥100MΩ |
Fiziksel özellikler:
| Toplam mekanik seyahat | 22 ± 2 tur döndü |
| Bakan tork | ≤35mN.m |
| Standart paketleme | 25pcs / tüp |
Direnç SR kod tablosu:
| Direnç | kod |
| 10Ω | 100 |
| 20Ω | 200 |
| 50Ω | 500 |
| 100Ω | 101 |
| 200Ω | 201 |
| 500Ω | 501 |
| 1kOhm'luk | 102 |
| 2KΩ | 202 |
| 10KΩ | 103 |
| 20KΩ | 203 |
| 50KΩ | 503 |
| 100KΩ | 104 |
| 200KΩ | 204 |
| 500KΩ | 504 |
| 1MΩ | 105 |
| başına 2 M | 205 |

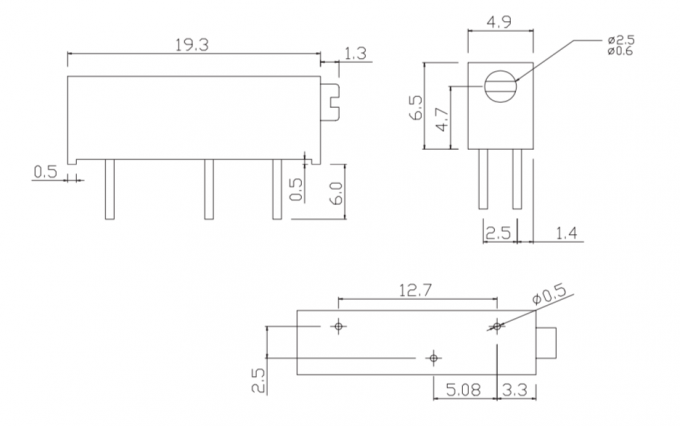

Boyut:
