Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | İspanya potansiyometresi | Direnç Konikliği: | B Hattı |
|---|---|---|---|
| Toplam direnç toleransı: | 1kΩ≤Rn≤1MΩ ±%20; 1MΩ≤Rn≤5MΩ ±30% | Nominal güç: | 0,15W(50°C) |
| artık direnç: | ≤5‰ Rn(3Ω dk) | Gürültünün dönüşü: | ≤100mV |
| Elektriksel dönüş açısı: | 220°±20° | Maksimum Çalışma Gerilimi: | 50VDC |
| Vurgulamak: | döner anahtar potansiyometre,karbon tipi potansiyometre |
||

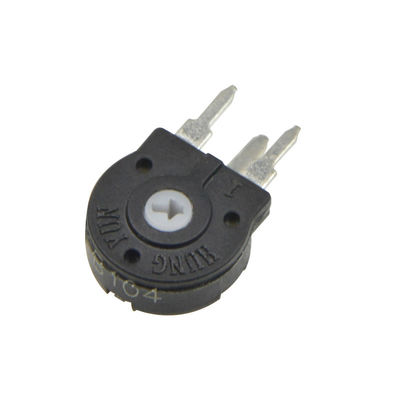

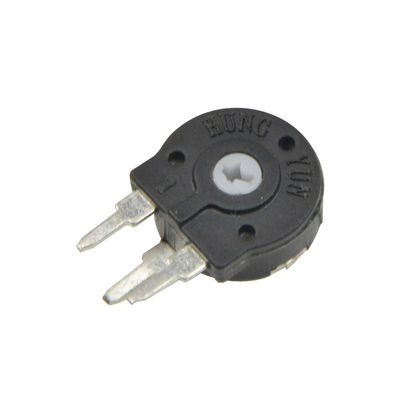

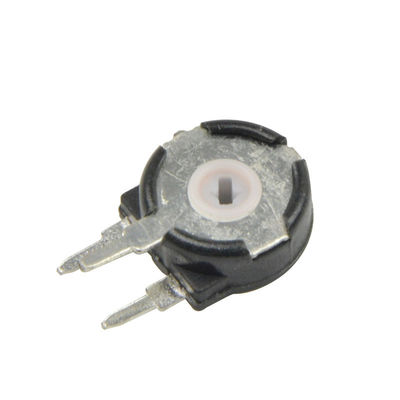

10mm İspanya giyotin potansiyometre PT10 tipi, 100Ω ~ 5MΩ, 0.15 W
Açıklama:
Bir potansiyometre, ayarlanabilir bir voltaj oluşturan bir kayan veya dönme kontaklı üç-terminal dirençtir. Sadece iki terminal kullanılırsa, bir uç ve silici, değişken bir direnç veya reostat görevi görür.
Ayrıca, tel sargı tipi ve dirençli eleman üzerinde farklı malzemeler kullanan seramik tipi gibi farklı Potansiyometre tipleri de vardır. Karbon Potansiyometre, operasyon moduna bağlı olarak logaritmik tip ve lineer tip olarak sınıflandırılabilir. Karbon Potansiyometreler, direnç değerine, güç derecesine ve montaj tipine bağlı olarak birçok tip ve boyuttadır.
Panel monteli tip Karbon Potansiyometre, tüketici ve eğlence elektroniğinde ses ve ton kontrolü için yaygın olarak kullanılmaktadır. PCB montaj tipi, fonksiyon kontrolörü, ölçme ve test ekipmanları, medikal elektronikler, endüstriyel elektronikler vb. Olarak kullanılır. Karbon Potansiyometre, anahtarlı ve anahtarsız olarak mevcuttur. Malzemelere ve boyutlara bağlı olarak, karbon potansiyometresi için kullanılan birçok iğ çeşidi vardır.
Özellikler:
• karbon rezistif elemanı
• Toz geçirmez muhafaza
• Polyester alt tabaka
• Ayrıca istek üzerine:
* Silecek% 50 veya tamamen saat yönünde konumlandırılmıştır.
* Otomatik ekleme için dergilerde verilir
* Düşük maliyetli kontrol potansiyometre uygulaması için uzun ömürlü model
* Kendinden söndürülebilir plastik UL 94V-0
* Kesim seçeneği
* Özel incelticiler
* Mekanik kilitler
* Düşük ve ekstra düşük tork versiyonları
* Özel anahtar seçeneği
Mekanik özellikler
| Toplam dönme açısı | 235 ° ± 10 ° |
| Dönme tork | 0.4-2Ncm |
| Tork durdur | > 5Ncm |
Diğerleri:
Dönme ömrü: 10.000 rotasyondan sonra, değişimler en fazla 100 mv'den fazla olmayan ± (% 15 R +0.5 Ω) rotasyonel gürültüden etkilenmez.
Terminal kuvveti: Kaynak sonrası (350 ° C, 3,5 saniye), terminal kontaklarının sonlandırılması iyi, gevşememelidir.
Lehimleme kabiliyeti: Terminalleri 2 ± 0.5 saniye süreyle 260 ° C ± 5 ° C'de teneke tankına batırın, lehim alanı% 90'dan fazla olmalıdır.
Uygulama:
Karbon Potansiyometreler, ses kontrolü, ton kontrolü ve Tüketici Elektroniği, Eğlence Elektronik, Endüstriyel Elektronik, Tıbbi Elektronik, Telekomünikasyon vb. Diğer uygulamalar için kullanılır.
Direnç SR kod tablosu:
| Direnç | kod |
| 100Ω | 101 |
| 500Ω | 501 |
| 1kOhm'luk | 102 |
| 2KΩ | 202 |
| 3.3KΩ | 332 |
| 4.7KΩ | 472 |
| 5KΩ | 502 |
| 10KΩ | 103 |
| 20KΩ | 203 |
| 22KΩ | 223 |
| 47KΩ | 473 |
| 50KΩ | 503 |
| 100KΩ | 104 |
| 200KΩ | 204 |
| 250KΩ | 254 |
| 500KΩ | 504 |
| 1MΩ | 105 |
| başına 2 M | 205 |
| 2.2MΩ | 225 |

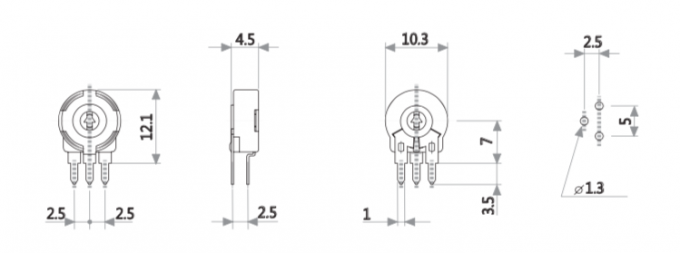

Montaj yöntemleri:

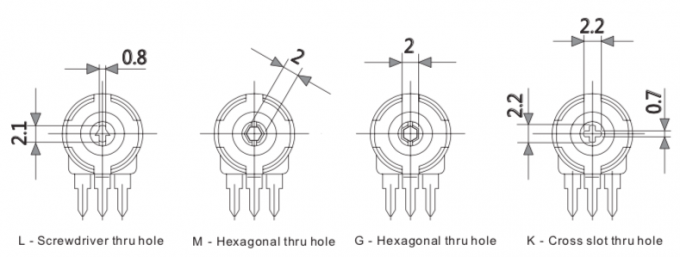

Mevcut rotorlar:
