Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Dimmer potansiyometresi | Dönme Gürültüsü: | ≤47mV |
|---|---|---|---|
| Toplam Direnç: | 1KΩ ~ 2MΩ | Direnç toleransı: | ± %20 |
| Direnç Konikliği: | ABC | Döner ömür: | 10000 Döngü |
| Vurgulamak: | döner anahtar potansiyometre,karbon tipi potansiyometre |
||
Φ24mm anahtarı ile potansiyometre WH138-1 ayarlanabilir direnç dimmer
Uygulama:
Multimedya, bilgisayar hoparlörü, stereo amplifikatör, aydınlatma düzenleme vb. İçin idealdir.
Açıklama:
Karbon filmi potansiyometreleri, çoğu durumda fenolik reçine olan bir yalıtım gövdesi üzerine karbon bileşimi mürekkebi bırakılarak oluşturulur. Potansiyometrede oldukça ucuz olan ve tel sargılı potansiyometrelere göre daha iyi çözünürlüğe sahip malzemelerden biridir. Makul bir ömre ve tolere edilebilir gürültü seviyelerine sahiptirler.
Özellikler:
• Anahtarlı döner tip
• Karbon bileşimi
• Üst ayar
• 6mm Tırtıllı Mil
• Özel incelir
Mekanik özellikler:
| Dönme tork | 2 ~ 20mN.m (20 ~ 200gf.cm) |
| Toplam dönme açısı | 300 ° ± 5 ° |
| Anahtarlama çalışma kuvveti / tork | 150 ° 450mN.m |
| Mil durdurma gücü | 6Kgf.cm/min |
| Döner yaşam | 10000 devir |
| Hayatını değiştirmek | 10000 kez |
| Çalışma açısını değiştir | 50 ° ± 10 ° |
| lehimleme | 235 ℃ ± 5 ℃: ≤3 saniye |
Elektriksel özellikler:
| Sıcaklık aralığı | -10 ℃ ~ 100 ℃ |
| Anma gücü | Eğri B: 0.5W Diğer eğrisi B: 0.25W |
| Maks. çalışma gerilimi | Eğri B: AC 500V Diğer eğrisi B: AC250V |
| Direnç toleransı | ±% 20 |
| Direnç aralığı | 1kOhm'luk ~ başına 2 M |
| Dönme gürültü | ≤ 47 mV |
| Artık direnç | R ≥ 250KΩ% 0.1 maks. 250KΩ> R> 10KΩ 20 Ω maks. 10KΩ ≥ R 10 Ω maks. |
| Direnç konik | ABC |
| Temas direncini değiştir | 30mΩ'den az |
| Dielektrik | 1 dakika boyunca AC500V |
| Anma anahtarlama gücü | AC125V 1A, 4A, 6A |
| Yalıtım direnci | DC250V'de 100MΩ'den fazla |
Potansiyometre için kullanılan malzemeler:
| Malzeme | Özellikleri |
| Karbon bileşimi | Bir substrat üzerinde kalıplanmış karbon bileşimi mürekkebi (fenolik reçine). En yaygın malzeme, düşük maliyet ve makul gürültü ve aşınma özellikleri. |
| Tek sargılı | Wirewound tencere yüksek güçle başa çıkabilir, uzun ömürlü ve çok hassas olabilir. Bununla birlikte, sınırlı bir çözünürlüğe ve kaba bir hissi vardır. En çok kullanılan yüksek güçlü uygulamalarda (reostalar genellikle kırılgandır) veya hassas tencere olarak kullanılır. |
| İletken plastik | Milyonlarca döngü gerçekleştirmek için çok yumuşak bir his ve yüksek çözünürlük elde edilebilir. Sadece sınırlı bir güçle idare edilebilir ve pahalıdır. Genellikle, yüksek çözünürlük ve düşük gürültünün önemli olduğu ileri teknoloji (ses) ekipmanlarda kullanılır. |
| sermet | Çok kararlı, düşük sıcaklık katsayısı ve yüksek sıcaklıkları iyi idare eder. Öte yandan, oldukça pahalı ve sıklıkla sınırlı miktarda tüp kullanılmasına izin verilmektedir (uzun ömürlü özel sermet kapları da mevcuttur). Genellikle ayarlanması gerekmeyen trimpots için kullanılır. |
Bir potansiyometrenin konikliği normalde bir harfle belirtilir. Aşağıdaki tabloda, potansiyometre konik için kullanılan kodlamalar listelenmiştir, farklı standartlar kafa karıştırıcı olabilecek aynı harfleri kullanır. Konik ölçerek iki kez kontrol etmek her zaman iyi bir fikirdir.
| Konik | sicim | Asya (ortak) | Avrupa | Amerika | Vishay |
| Doğrusal | LIN | B | bir | B | bir |
| Günlük / Ses | LOG | bir | C | bir | L |
| Anti-log | F | C | F |

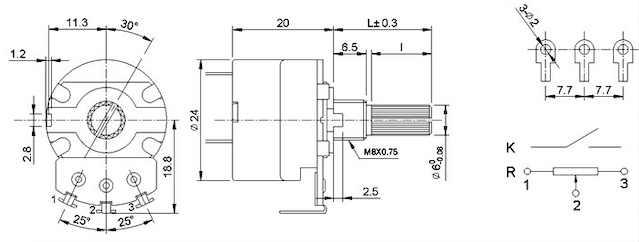

Boyut:
