Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | mpp film kondansatörü | Nominal Gerilim: | 1000VDC, 1200VDC, 1600VDC, 2000VDC |
|---|---|---|---|
| Nominal sıcaklık: | 85°C | Çalışma Sıcaklığı Aralığı: | -40°C~ +85°C |
| Kapasitans toleransı: | ±%2(G);±%5(J); ±%10(K) | Dağılma faktörü: | %0,1 Maks (25°C, 1KHz) |
| Yalıtım Direnci: | R≥25000MΩ, CR ≤1.0μF | Voltaj geçirmez: | 1,75UR (5s) |
| Vurgulamak: | mpp film kondansatör,radyal kurşun kondansatör |
||
Sıçrama isabeti için yüksek voltajlı metalize polipropilen film kondansatör CBB81
Açıklama:
Bir Kondansatör, elektrik alanında “plakalar” adı verilen bir çift iletken arasında enerji depolayabilen bir pasif elektrik bileşenidir. Kondansatörde enerji depolama süreci “şarj” olarak bilinir. Bir kapasitörün şarjı saklama kapasitesi, kapasitansı ile ölçülür. Kondansatörler, elektronik devreler içinde enerji depolama cihazları olarak kullanılır. Yüksek frekanslı ve düşük frekanslı sinyaller arasında ayrım yapmak için de kullanılırlar. Elektrolitik kapasitörler, temel paralel plakalı kondansatörler ve mekanik değişken kondansatörler de dahil olmak üzere çok çeşitli kapasitörler mevcuttur.
CBB81, bakır kaplı çelik kablolar ve epoksi reçinesi ile elektrot olarak dielektrik ve alüminyum folyo olarak metalize polipropilen film ile indüktif olmayan bir şekilde sarılır.
İnşaat:
| Dielektrik | Polipropilen Film |
| elektrotlar | Alüminyum Metalaizasyon ve Alüminyum folyolar |
| sarma | endüktif olmayan tip |
| İlanlar | Kalaylı Tel |
| Dış kaplama | Alev geciktirici epoksi reçine |
Özellikler:
Metalize polipropilen ve metal folyo sarma, küçük boyutlu, yüksek güvenilirlik, büyük akım ve yüksek frekans dayanabilir
• Çok düşük kayıp, smll doğal sıcaklık artışı
• Yüksek yalıtım direnci
• Kapasitans negatif sıcaklık katsayısı
• Alev geciktirici epoksi reçine kaplama
• Renkli TV'lerin yatay rezonans devrelerinde yüksek voltaj ve darbe devreleri için uygun
Uygulama:
CBB81 film kondansatörü, yüksek dürtü ve Ağır akım devresi için uygun olan yüksek frekans, AC akım altında iyi voltaj geçirmez özelliklere sahiptir. EG monitör elektronik balast ve Enerji, Tasarruflu lamba
Kapasite kodu:
103 = 10.000pf = 0.01 μF
104 = 100,000pf = 0.1μF
105 = 1,000,000pf = 1μF
223 = 22,000pf = 0.022μF
474 = 470,000pf = 0.47μF
Kapasitans toleransı sembolleri:
F = ±% 1
G = ±% 2
H = ±% 3
J = ±% 5
K = ±% 10
M = 20 ±%

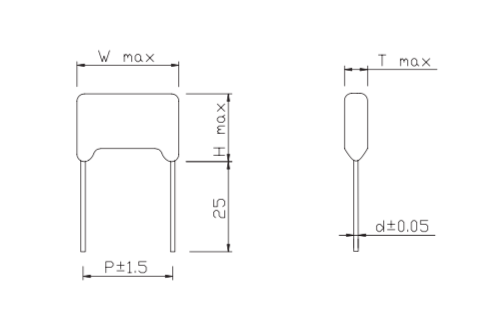

Boyut:
Cap. (uF) Boyut birimi: m / m
RV | 1000VDC | 1200VDC | 1600VDC | 2000VDC | ||||||||||||||||
Boyut | W | 'H | T | P | d | W | 'H | T | P | d | W | 'H | T | P | d | W | 'H | T | P | d |
Cap. | maksimum | maksimum | maksimum | 1 | 0.05 | maksimum | maksimum | maksimum | 1 | 0.05 | maksimum | maksimum | maksimum | 1 | 0.05 | maksimum | maksimum | maksimum | 1 | 0.05 |
0.001 | 19 | 10 | 5 | 15 | 0.8 | 24 | 11 | 6 | 20 | 0.8 | ||||||||||
0,0012 | 19 | 11 | 5 | 15 | 0.8 | 24 | 12 | 6 | 20 | 0.8 | ||||||||||
0.0015 | 19 | 11 | 6 | 15 | 0.8 | 24 | 13 | 7 | 20 | 0.8 | ||||||||||
0.0018 | 19 | 12 | 6 | 15 | 0.8 | 24 | 13 | 8 | 20 | 0.8 | ||||||||||
0,0022 | 19 | 12 | 6 | 15 | 0.8 | 19 | 12 | 6 | 15 | 0.8 | 24 | 14 | 8 | 20 | 0.8 | |||||
0.0027 | 19 | 12 | 6 | 15 | 0.8 | 19 | 13 | 7 | 15 | 0.8 | 24 | 15 | 8 | 20 | 0.8 | |||||
0,0033 | 19 | 13 | 7 | 15 | 0.8 | 19 | 13 | 8 | 15 | 0.8 | 24 | 16 | 9 | 20 | 0.8 | |||||
0.0039 | 19 | 13 | 8 | 15 | 0.8 | 19 | 14 | 8 | 15 | 0.8 | 24 | 17 | 10 | 20 | 0.8 | |||||
0.0047 | 19 | 14 | 8 | 15 | 0.8 | 19 | 15 | 9 | 15 | 0.8 | 24 | 18 | 11 | 20 | 0.8 | |||||
0,0056 | 19 | 12 | 6 | 15 | 0.8 | 19 | 15 | 9 | 15 | 0.8 | 19 | 16 | 10 | 15 | 0.8 | 24 | 19 | 12 | 20 | 0.8 |
0.0068 | 19 | 13 | 7 | 15 | 0.8 | 19 | 16 | 10 | 15 | 0.8 | 19 | 17 | 11 | 15 | 0.8 | 24 | 20 | 13 | 20 | 0.8 |
0.0082 | 19 | 13 | 8 | 15 | 0.8 | 24 | 15 | 8 | 20 | 0.8 | 24 | 16 | 9 | 20 | 0.8 | 24 | 22 | 14 | 20 | 0.8 |
0.01 | 19 | 14 | 8 | 15 | 0.8 | 24 | 16 | 9 | 20 | 0.8 | 24 | 17 | 10 | 20 | 0.8 | 24 | 23 | 16 | 20 | 0.8 |
0.012 | 19 | 15 | 9 | 15 | 0.8 | 24 | 17 | 10 | 20 | 0.8 | 24 | 18 | 11 | 20 | 0.8 | 26 | 22 | 15 | 23 | 0.8 |
0.015 | 24 | 16 | 10 | 15 | 0.8 | 24 | 18 | 11 | 20 | 0.8 | 24 | 19 | 12 | 20 | 0.8 | 26 | 24 | 17 | 23 | 0.8 |
0.018 | 24 | 16 | 9 | 20 | 0.8 | 24 | 19 | 12 | 20 | 0.8 | 24 | 20 | 13 | 20 | 0.8 | |||||
0.022 | 24 | 17 | 10 | 20 | 0.8 | 24 | 20 | 13 | 20 | 0.8 | 24 | 22 | 15 | 20 | 0.8 | |||||
0.027 | 24 | 18 | 11 | 20 | 0.8 | |||||||||||||||
0,033 | 24 | 19 | 12 | 20 | 0.8 | |||||||||||||||
0.039 | 24 | 20 | 13 | 20 | 0.8 | |||||||||||||||
