Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | IC'ler için DIP soketi | İzolatör direnci: | 1000MΩ min. DC500V'de |
|---|---|---|---|
| Mevcut Derecelendirme: | 1A | Gerilim: | 1 dakika boyunca AC 500V |
| Çalışma Sıcaklığı: | -55℃～+105℃ | Temas etmek: | Fosfor bronz |
| Konut: | PBT + %20 Cam elyaf | Kontak Direnci: | 30mΩ maks. DC100mA |
| Vurgulamak: | stereo kulaklık jakı,mono kulaklık jakı |
||
Çift hat IC soket konnektörü 2.54mm 1A 250V, ICS için DIP soketi
Açıklama:
Entegre devreler veya IC'ler, neredeyse tüm modern elektrikli cihazlarda kullanılan yongalardır. Çoğu üretim cihazı, talaşların asla çıkarılması gerekmediği için doğrudan baskılı devre kartına lehimlenmiş lehimler kullanır. Bununla birlikte, bazı uygulamalar yongaların bir havya kullanmadan takılmasına ve çıkarılmasına izin veren IC soketlerini kullanır.
Bu konektör, bileşen uçları ve bir baskılı devre kartı (PCB) arasında bir sıkıştırıcı ara bağlantı sağlamak için tasarlanmıştır. Pano tasarımını basitleştirir, basit yeniden programlama ve genişletme ve kolay onarım ve değiştirme sağlar ve doğrudan lehimleme riski olmadan uygun maliyetli bir çözüm sunar.
Bu konektörün kullanılması, IC bileşenlerinin kolayca değiştirilmesini ve onarılmasını sağlar. Gelişimi hala öğrenme eğrisinde erken olan ileri teknoloji bileşenleri, yüksek bir hata oranına sahip olabilir. Bu tür arızalar genellikle sevkiyat öncesi monte edilen ekipmanın yanması sırasında ortaya çıkar. Soketleme, bileşenleri erken yaşam hatalarıyla değiştirmek için kolay bir yol sağlar. Soketli bileşenlerin çıkarılması ayrıca denetlemeye, sorun gidermeye ve onarmaya yardımcı olur. Başarısız bileşenlerin değiştirilmesi, tam bir kartın veya sistemin değiştirilmesinden her zaman çok daha uygun maliyetlidir.
Özellikler:
• 6,8,14,16,18,20,22,24,28,32,40 ve 48 devrelerde mevcuttur
• Kontak alanı: 50 μ nikel üzerinde çift kontaklı kalay kaplama
• Lehim alanı: 50 μ nikel üzeri kalay kaplama
• Düşük profil
• Gerilim derecesi: 250V maks.
• Mevcut derece: 1A maks.
• İzolatöre sabitleme gücü: 0,40 Kgf
• Tek kontaklı ekleme kuvveti: 0.30 Kgf
• Tek temas tüm gücü çekmek: 0.03 Kgf
• Dayanıklılık: 25 döngü
Uygulama:
Entegre devre cihazlarının kısa kılavuz pimlerine sahip olduğu uygulamalarda IC soketleri kullanılır. IC çiplerinin güvenli çıkarılmasını ve yerleştirilmesini sağlamaya yardımcı olurlar. Genellikle masaüstü ve sunucu bilgisayarlarda bulunurlar. Ayrıca, yeni bileşenlerin prototipini yapmak için de kullanılırlar, çünkü bunlar kolayca bileşen değiştirmeye izin verir.

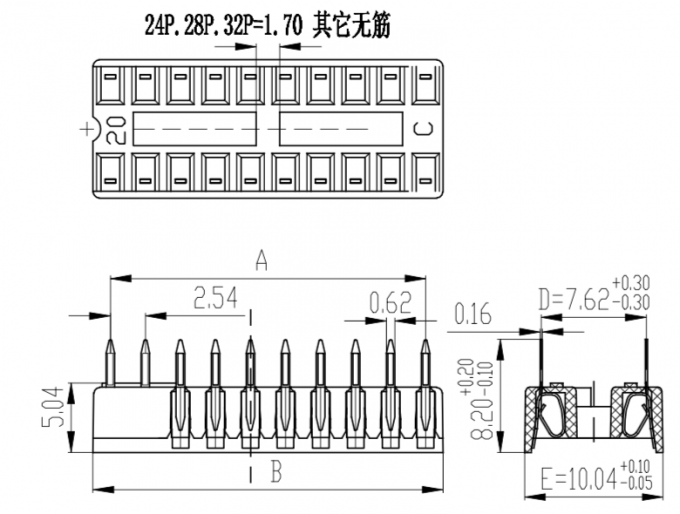

| KUTUPLAR | bir | B | C | D | E |
| 6 | 5.08 | 7.62 | 8.2 | 7.62 | 10,04 |
| 8 | 7.62 | 10.16 | |||
| 14 | 15.24 | 17.78 | |||
| 16 | 17.78 | 20.32 | |||
| 18 | 20.32 | 22.86 | |||
| 20 | 22.86 | 25.40 | |||
| 24 | 27.94 | 30.48 | |||
| 28 | 33.02 | 35.56 | |||
| 32 | 38.10 | 40.64 |
