Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Kulaklık girişi | Nominal Yük: | DC12V 1A |
|---|---|---|---|
| Ortam sıcaklığı: | -25 ℃ ~ 70 ℃ | BAĞIL NEM: | ≤% 85 |
| Kontak Direnci: | 30mΩ Maks. | Yalıtım Direnci: | 100MΩ min. |
| Vurgulamak: | Havacılık kablo bağlantıları,Mono kulaklık jack |
||

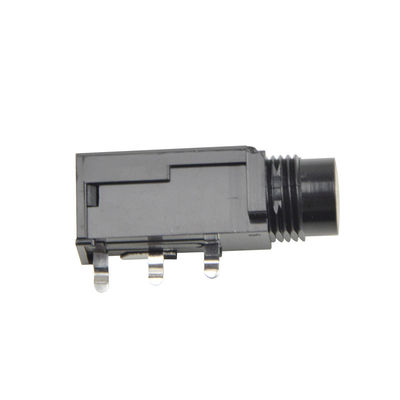

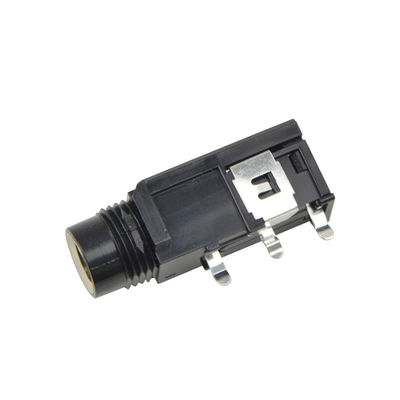

3 pin 6.35mm mono kulaklık jakı, amplifikatör girişi için dişi soket
Malzeme:
| Terminal | Pirinç |
| Dış temas | Pirinç |
| Gövde | PBT |
| Arka kapak | PBT |
Mekanik performans:
| Proje | Test yöntemleri ve koşulları | Şartname ve gereksinimler |
| Takma kuvveti | Yük hücresi veya benzeri bir cihazla, soket gücü ölçümü, standart yavaşça sokete takılmalı, 5 kez test edilmelidir. | 5~30N |
| Çıkarma kuvveti | Yük hücresi veya benzeri bir cihazla, soket gücü ölçümü, standart yavaşça sokete takılmalı, 5 kez test edilmelidir. |
3~30N
|
| Terminal dayanımı | Soketin terminal kurşunu, 5 saniye süreyle 5N'luk eksenel uç boyunca kuvvete dayanabilmelidir. | Terminalde gevşeme yok |
| Mekanik ömür | Standart fişi kullanarak, yüksüz durumda dakikada 10 kez takma ve çıkarma hızıyla 5000 kez. | Gereksinimlere tabidir |
Çevresel performans:
| Proje | Test yöntemleri ve koşulları | Şartname ve gereksinimler |
| Yüksek sıcaklık testi | +70 ± 2 °C çıkış sıcaklığında fırına yerleştirilir, 96 saat süreyle, ardından oda sıcaklığında 1 ila 2 saat bekletilir. | Gereksinimlere tabidir |
| Düşük sıcaklık testi | -25 ± 2 °C düşük sıcaklık kasasına yerleştirilir, 96 saat süreyle, ardından oda sıcaklığında 1 ila 2 saat bekletilir. | Gereksinimlere tabidir |
| Nem testi | +40 ± 2 °C çıkış sıcaklığında, %90-95 RH bağıl nemde sabit sıcak kutuya yerleştirilir, 96 saat süreyle, ardından oda sıcaklığında 1 ila 2 saat bekletilir. | Gereksinimlere tabidir |
| Sıcaklık döngüsü testi |
Odanın çıkış koşullarının altına yerleştirilir ve ardından oda sıcaklığında 1 ila 2 saat bekletilir. |
Gereksinimlere tabidir |
| Lehim ısısına dayanıklılık testi | Sokete aşağıdaki koşullarda lehimlenir: Lehim sıcaklığı: 255 ± 5 °C Lehimleme süresi: 5 ± 0.5 S |
Gereksinimlere tabidir |
| Savunulabilir test | Soket pim başı 2.5mm metal parçalar, 245 ± 5 °C sıcaklıkta lehime daldırılır ve 3 ± 0.5 saniye süreyle tutulur. | Lehimlenmiş parçalar dörtte üçten fazlasını kaplayabilir. |
| Tuz püskürtme testi | Sokete aşağıdaki koşullarda yerleştirilir: Test sıcaklığı: 35 ± 2 °C Test süresi: 48 ± 2 saat Tuzlu su yoğunluğu: %5 ± 1 (ağırlıkça) Test sırasında püskürtme cihazı, düzgün ince damlacıklar üretebilecektir. |
Gereksinimlere tabidir |
Ambalajlama, taşıma, depolama:
• Çıkış, kuru, nem, toz ve küf içermeyen kutuya monte edilmeli, kutunun dışına takılmalı ve kutuyu sallamadan kalite sertifikası ve ambalaj listesi üzerine yerleştirilmelidir.
• Ambalaj listesi ve kutunun görünümü, uygun ürün adını, model numarasını ve bayrağın tarihini açık ve eksiksiz bir şekilde belirtmelidir.
• Soketlerin ambalaj kutuları, yağmur ve karın doğrudan saldırısından kaçınmalı, her türlü taşıma aracı kullanılabilir.
• Soketlerin ambalaj kutuları, ortam sıcaklığında -10°C~+40°C, bağıl nem ≤ %80, ortam havası asidik, alkali veya diğer aşındırıcı gazlar içermeyen bir depoda saklanmalıdır.
• Soket saklama süresi 200 günü geçmemelidir.
Test Koşulları:
Aksi belirtilmedikçe, tüm ölçümler ve testler oda sıcaklığında ve nemde (sıcaklık: 20 ± 15 °C, bağıl nem: %65 ± 15 °C) ortamda yapılmalıdır.
Boyut:
