| Diğer isim: | 1N5408 doğrultucu diyot | polarite: | Katot bandı |
|---|---|---|---|
| Montaj konumu: | Herhangi | Ağırlık: | 1,10 gram (yaklaşık) |
| Ortalama ileri akım: | 3A | Tekrarlanmayan tepe akımı: | 200a |
| Vurgulamak: | Schottky bariyer doğrultucu diyot,yüzey montaj doğrultucu diyot |
||
Ters gerilim 1000V ile 1N5408 3A plastik silikon doğrultucu diyot
Açıklama:
Bir diyot, elektrik için tek yönlü bir vanadır. Diyotlar tek bir yönde elektrik akışına izin verir. Çoğu diyotun bir ucunda yön veya akış gösteren boyalı bir çizgi vardır. Negatif taraf normalde beyazdır.
Özellikler:
• Dağınık kavşak
• Yüksek akım kapasitesi ve düşük İleri Gerilim Düşümü
• 200A zirveye aşırı yüklenme derecesi
• Düşük ters kaçak akım
• Plastik malzeme UL yanmazlık sınıflandırmasına sahiptir 94V-0
Maksimum Puanlar ve Termal Özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme, Direnç veya Endüktif yük, 60 Hz.
Kapasitif yük kaybı için % 20 oranında azaltın.
| Parametre | sembol | 1N5408 | birim |
| Maksimum ters akım gerilimi | VRRM | 1000 | V |
| Maks. RMS köprü giriş gerilimi | VRMS | 700 | V |
| Maks. DC engelleme gerilimi | VDC | 1000 | V |
| Maks. TA = 75 average ortalama ileri yönlü rektifiye akımı | IF (AV) | 3.0 | bir |
| Anma yüküne bindirilmiş tepe ileri akım akımı tek sinüs dalgası | IFSM | 200,0 | bir |
| Eleman başına tipik termal direnç | REJA | 30 | ℃ / W |
| Eleman başına tipik bağlantı kapasitesi | Cj | 40 | pF |
| Çalışma bağlantı ve depolama sıcaklığı aralığı | Tj Tstg | -65 ila +175 | ℃ |
Elektriksel özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme. Dirençli veya Endüktif yük, 60Hz.
Kapasitif yük kaybı için% 20 oranında.
| Parametre | sembol | 1N5408 | birim |
| Maks. 1.0A'da bacak başına anlık ileri voltaj düşüşü | VF | 1.0 | V |
Maks. Nominal gerilimde DC geri akım = 25 ℃ Eleman başına DC blokaj gerilimi TA = 25 ℃ | İR | 5.0 50.0 | μ A |
Diyot Çeşitleri
• Normal Diyotlar
Standart sinyal diyotları, diyot ailesinin en temel, ortalama, no-friller üyeleri arasındadır. Genellikle orta-yüksek ileri voltaj düşüşüne ve düşük bir maksimum akım derecesine sahiptirler. Sinyal diyodunun yaygın bir örneği, 1N4148'dir. Çok genel amaçlı, 0.72V tipik bir ileri voltaj düşüşü ve 300mA maksimum ileri akım derecesi var.
Bir redresör veya güç diyotu, çok daha yüksek bir maksimum akım derecesine sahip standart bir diyottur. Bu daha yüksek akım derecesi genellikle daha büyük bir ileri voltajın maliyeti ile gelir. Örneğin 1N4001, 1A akım derecesine ve 1.1 V'luk bir ileri gerilime sahiptir.
Ve elbette, çoğu diyot türü de yüzeye monte edilen çeşitlerdedir. Her diyotun, iki iğneden hangisinin katot olduğunu belirtmek için (ne kadar küçük veya zor olursa olsun) bir yolu olduğunu fark edeceksiniz.
• Schottky Diyotlar
Çok yaygın bir başka diyot da Schottky diyodudur. Bir Schottky diyotun yarı iletken bileşimi, normal bir diyottan biraz farklıdır ve bu, genellikle 0.15V ile 0.45V arasında olan daha küçük bir ileri voltaj düşüşü ile sonuçlanır. Yine de çok büyük bir arıza gerilimine sahip olacaklar.
Schottky diyotlar, her son gerilimin sınırlandırılması gerektiğinde, kayıpların sınırlandırılmasında özellikle yararlıdır. Katot çizgisinin sonunda bir çift kıvrım ile kendi devre sembollerini elde edecek kadar eşsizler.
• Zener Diyotları
Zener diyotları diyot ailesinin tuhaf çıkışıdır. Genellikle kasıtlı olarak ters akım yapmak için kullanılırlar. Zener, zener arızası veya zener voltajı olarak adlandırılan çok hassas bir arıza gerilimine sahip olacak şekilde tasarlanmıştır. Yeterli akım zener boyunca ters yönde çalıştığında, buradaki gerilim düşüşü arıza geriliminde sabit kalır.
Arıza özelliklerinden faydalanarak, Zener diyotları genellikle tam olarak Zener voltajında bilinen bir referans voltajı oluşturmak için kullanılır. Küçük yükler için bir voltaj regülatörü olarak kullanılabilirler, ancak önemli miktarda akım çekecek olan devrelerin gerilimini düzenlemek için gerçekten yapılmazlar.
Zener'ler, katot hattındaki dalgalı uçlarla kendi devre sembollerini elde edecek kadar özeldir. Sembol, tam olarak diyotun zener voltajının ne olduğunu tanımlayabilir.

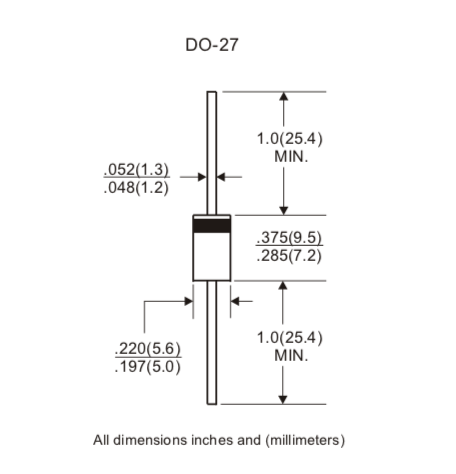

Boyut:
