| Diğer isim: | silikon şarj doğrultucu diyot | polarite: | Katot bandı |
|---|---|---|---|
| Montaj konumu: | Herhangi | Ağırlık: | 2,1 gram (yaklaşık) |
| Ortalama ileri akım: | 6A | Tekrarlanmayan tepe akımı: | 400A |
| Vurgulamak: | Ultra hızlı kurtarma diyot,yüzey montaj doğrultucu diyot |
||
6A10 eksenel kurşun plastik silikon şarj doğrultucu diyot 6A 1000 V
Açıklama:
En basit yarı iletken bileşen (diyot), elektrik akımının akış yönünü yönetme ana amacı ile ilgili çeşitli yararlı işlevler gerçekleştirir. Diyotlar akımın sadece bir yönde akmasına izin verir.
Mükemmel derecede verimli diyotlar negatif voltajlı açık devreler gibi görünürler ve aksi halde kısa devreler gibi görünürler. Fakat diyotlar bazı verimsizlikleri kabul ettikleri için, akım-voltaj ilişkisi doğrusal değildir.
Bu şekilde, herhangi bir diyotun ön gerilimine göre herhangi bir diyotun ileri voltajının eğrisinin bir grafiğini görmek için bir diyotun veri sayfasına başvurmak isteyeceksiniz, böylece belirli projeniz için doğru diyodu seçersiniz.
6A10 diyotun bir katot (-) ve anodu (+) vardır. Şematik sembolde, üçgenin ucu üstündeki çizgi ile katottur. Katot, aşağıda gösterildiği gibi bir diyotun gövdesi üzerinde işaretlenir.
Diyot polaritesi Akım sadece anottan katoda doğru akabilir ve katottan anoduna asla geçemez - 6A10 diyot tek yönlü bir vana gibidir.
Özellikler:
• Dağınık kavşak
• Yüksek akım kapasitesi ve düşük ileri voltaj düşüşü
• 400A tepe noktasına aşırı yüklenme oranı
• Düşük ters kaçak akım
• Plastik malzeme UL yanmazlık sınıflandırmasına sahiptir 94V-0
Uygulama:
• AC gerilimlerini DC gerilimlerine çevirmek gibi bir gerilimi düzeltme
• Bir kaynaktan gelen sinyalleri ayırmak
• Bir sinyalin büyüklüğünü kontrol etmek
• Karıştırma sinyalleri
Maksimum Puanlar ve Termal Özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme, Direnç veya Endüktif yük, 60 Hz.
Kapasitif yük kaybı için % 20 oranında azaltın.
| Parametre | sembol | 6A10 | birim |
| Maksimum ters akım gerilimi | VRRM | 1000 | V |
| Maks. RMS köprü giriş gerilimi | VRMS | 700 | V |
| Maks. DC engelleme gerilimi | VDC | 1000 | V |
| Maks. TA = 75 average ortalama ileri yönlü rektifiye akımı | IF (AV) | 6 | bir |
| Anma yüküne bindirilmiş tepe ileri akım akımı tek sinüs dalgası | IFSM | 400 | bir |
| Eleman başına tipik termal direnç | REJA | 10 | ℃ / W |
| Eleman başına tipik bağlantı kapasitesi | Cj | 150 | pF |
| Çalışma bağlantı ve depolama sıcaklığı aralığı | Tj Tstg | -55 ila +175 | ℃ |
Elektriksel özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme. Dirençli veya Endüktif yük, 60Hz.
Kapasitif yük kaybı için% 20 oranında.
| Parametre | sembol | 6A10 | birim |
| Maks. 1.0A'da bacak başına anlık ileri voltaj düşüşü | VF | 1.0 | V |
Maks. Nominal gerilimde DC geri akım = 25 ℃ Eleman başına DC blokaj gerilimi TA = 25 ℃ | İR | 5.0 50.0 | mA |

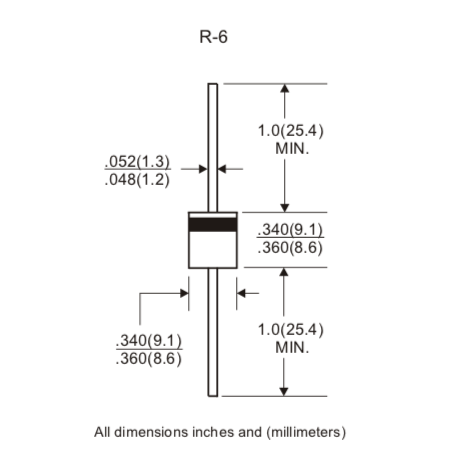

Boyut:
