Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Kutu tipi kondansatör | Nominal sıcaklık: | 125 ℃ |
|---|---|---|---|
| Nominal Gerilim: | 63V,100V,160V,250V,400V | Kapasitans Aralığı: | 0,001μF~2,2μF |
| Dağılma faktörü: | <1μF: DF≤0,8% (1KHz 25±5°C) | Yalıtım Direnci: | R≥15000MΩ, CR≤0,33μF (25°C, 1 dk) |
| Vurgulamak: | yüksek gerilim seramik kondansatörler,çok katmanlı seramik kondansatör |
||
Kutu Tipi İndüktif Olmayan Metalize Polyester Film Kondansatör CL21X-B
Açıklama:
Film kapasitörleri dielektrik olan ve bazen elektrotların taşıyıcısı olarak kağıtla birleştirilen yalıtıcı bir plastik film içeren elektriksel kondansatörlerdir. Film kapasitörlerinde bulunan elektrotlar metalize edilmiş alüminyum veya çinko olabilir ve doğrudan plastik filmin yüzeyine veya filmin üzerinde yer alan ayrı bir metalik folyoya uygulanabilir. Bu iletken katmanlardan ikisi, bir PCB üzerindeki montaj alanı gereksinimlerini azaltmak için genellikle düzleştirilmiş, veya bir kapasitör gövdesi oluşturmak üzere birlikte istiflenmiş birkaç tek katman halinde katlanmış, silindir şeklinde bir sargıya sarılır.
Özellikler:
• Metalize polyester film
• Plastik kasa ve epoksi reçine sızdırmazlığı (UL94-V0)
• By-pass, blokaj, kuplaj, dekuplaj
• CFL, UPS
• LCD monitörler için invertör, otomotiv DC motor bastırma.
Özellikler:
| Referans standardı | IEC60384-2 | |||
| İklim kategorisi | 40/110/56 IEC 60068-1 | |||
| Ortalama bağıl nem ≤75% | ||||
| RH = yılda 30 gün boyunca% 95 | ||||
| RH = diğer günler için% 85, yıllık ortalama değerle sınırlıdır | ||||
| Anma gerilimi | 63V, 100V, 160V, 250V, 400V | |||
| Kapasite aralığı | 0.001μF ~ 2.2μF | |||
| Kapasite toleransı | ±% 2 (G); ±% 3 (lH); ±% 5 (J) sağlanması; ±% 10 (Κ) | |||
| Terminaller arasında voltaj korumalı | 1.6Un (2S) | |||
| Kasalar arası gerilime karşı koruma | 2.0Un (5S) | |||
| Dağılım faktörü | <1μF:% ≤% DF (1KHz 25 ± 5 ℃) | |||
≥1μF:% DF≤1 (1KHz 25 ± 5 ℃) | ||||
| Yalıtım direnci | R≥15000MΩ, CR≤0.33μF (25 ℃, 1 dakika) | |||
R5000s, CR> 0.33μF (25 ℃, 1 dak) | ||||
| Kendinden endüktans (Kurşun uzunluğu-2mm) | Kurşun aralığı 5mm: L = 7nH | |||
| Kurşun aralığı 7.5mm: L = 9nH | ||||
Çevresel Test Verileri:
| Ölçek | IEC Yayını | prosedür |
| Dayanıklılık | IEC 60384-2 | 1.25 * Un, 100 at ± 2 ℃'de 500 saat |
| Sıcaklık değişimi | IEC 60384-2-14 testi Eb | + 100 ℃ ve -56 ℃ 5 döngü |
| Nemli ısı sabit durumu | IEC 60384-2-78 Test Kabini | + 40 ℃ ve% 93 RH, 56 gün |

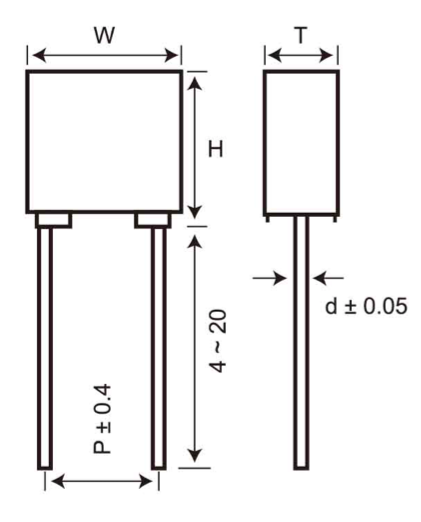

Boyut listesi: (mm)
| uF | 50-63VDC | 100VDC | 250VDC | 400Vdc | ||||||||||||||||||||
| W | T | 'H | P ± 0.5 | d 0.05 ± | DV / DT | W | T | 'H | P ± 0.5 | d 0.05 ± | DV / DT | W | T | 'H | P ± 0.5 | d 0.05 ± | DV / DT | W | T | 'H | P ± 0.5 | d 0.05 ± | DV / DT | |
| 0.001 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 260 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 300 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 400 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 1000 |
| 0.0015 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 200 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 300 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 400 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 1000 |
| 0,0022 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 200 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 260 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 400 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 800 |
| 0,0033 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 200 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 260 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 300 | 7.2 | 3.5 | 9.0 | 5.0 | 0.5 | 800 |
| 0.0047 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 200 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 260 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 300 | 7.2 | 3.5 | 7.5 | 5.0 | 0.5 | 800 |
| 0.01 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 200 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 260 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 300 | 7.2 | 4.5 | 9.0 | 5.0 | 0.5 | 600 |
| 0.015 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 200 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 260 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 300 | 7.2 | 5 | 10.0 | 5.0 | 0.5 | 600 |
| 0.022 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 160 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 200 | 7.2 | 3.5 | 7.5 | 5.0 | 0.5 | 260 | 7.2 | 6 | 11.0 | 5.0 | 0.5 | 600 |
| 0,033 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 160 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 200 | 7.2 | 3.5 | 7.5 | 5.0 | 0.5 | 260 | 7.2 | 6 | 11.0 | 5.0 | 0.5 | 400 |
| 0.047 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 160 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 200 | 7.2 | 4.5 | 9.0 | 5.0 | 0.5 | 260 | 7.2 | 6 | 11.0 | 5.0 | 0.5 | 400 |
| 0.068 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 160 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 200 | 7.2 | 4.5 | 9.5 | 5.0 | 0.5 | 260 | ||||||
| 0.1 | 7.2 | 2.5 | 6.5 | 5.0 | 0.5 | 160 | 7.2 | 3.0 | 7.5 | 5.0 | 0.5 | 200 | 7.2 | 5.0 | 10.0 | 5.0 | 0.5 | 260 | ||||||
| 0.15 | 7.2 | 3.0 | 7.5 | 5.0 | 0.5 | 120 | 7.2 | 3.5 | 7.5 | 5.0 | 0.5 | 160 | 7.2 | 6 | 11.0 | 5.0 | 0.5 | 200 | ||||||
| 0.22 | 7.2 | 3.5 | 7.5 | 5.0 | 0.5 | 100 | 7.2 | 4.5 | 9.5 | 5.0 | 0.5 | 160 | 7.2 | 7.2 | 13.0 | 5.0 | 0.5 | 200 | ||||||
| 0.33 | 7.2 | 5.0 | 10.0 | 5.0 | 0.5 | 80 | 7.2 | 5.0 | 10.0 | 5.0 | 0.5 | 120 | ||||||||||||
| 0,47 | 7.2 | 5.0 | 10.0 | 5.0 | 0.5 | 80 | 7.2 | 5.0 | 10.0 | 5.0 | 0.5 | 120 | ||||||||||||
| 0.68 | 7.2 | 6 | 11.0 | 5.0 | 0.6 | 80 | 7.2 | 6 | 11.0 | 5.0 | 0.6 | 120 | ||||||||||||
| 1.0 | 7.2 | 6 | 11.0 | 5.0 | 0.6 | 80 | 7.2 | 6 | 11.0 | 5.0 | 0.6 | 120 | ||||||||||||
| 1.5 | 7.2 | 7.2 | 12.0 | 5.0 | 0.6 | 60 | ||||||||||||||||||
| 2.2 | 7.2 | 7.2 | 12.0 | 5.0 | 0.6 | 60 | ||||||||||||||||||
