| Diğer isim: | Karbon Film Potansiometre | Hayat: | 10000 Döngü |
|---|---|---|---|
| Durdurma torku: | >10 Ncm.(>14 inç-oz) | Tork: | 0,5 - 2,5 Ncm (0,7 - 3,4 inç-oz) |
| Elektriksel dönüş açısı: | 250°±20° | Mekanik dönüş açısı: | 265°±5° |
| Vurgulamak: | döner anahtar potansiyometre,değişken direnç potansiyometresi |
||
PT15 15mm karbon filmi kırpma potansiyometre yatay ayarlanabilir
Özellikler:
• karbon rezistif elemanı
• Toz geçirmez muhafaza
• Polyester alt tabaka
• Ayrıca istek üzerine:
* Silecek% 50 veya tamamen saat yönünde konumlandırılmıştır.
* Otomatik ekleme için dergilerde verilir
* Düşük maliyetli kontrol potansiyometre uygulaması için uzun ömürlü model
* Kendinden söndürülebilir plastik UL 94V-0
* Kesim seçeneği
* Özel incelticiler
* Mekanik kilitler
* Düşük ve ekstra düşük tork versiyonları
* Özel anahtar seçeneği
Açıklama:
Bir düzeltici potansiyometre, genellikle sadece üretim noktasında veya ünite yeniden kalibre edildiğinde seyrek olarak ayarlanacak şekilde tasarlanmış değişken bir dirençtir. En iyi işlevsellik için dikkatle ayarlanması gereken kritik noktalarda devre boyunca yerleştirilirler. Genellikle, direnç gövdesinin üst kısmındaki küçük bir vida, direnç ayarını yapar. Gövdenin kendisi doğrudan tahtaya monte edilir. Cihazları kalibre ettikleri için direnç aralıkları genellikle çok küçüktür ve ayar sayesinde çok hassas ayarlar elde edilebilir.
Elektriksel özellikler
| Değer aralığı | 100Ω≤Rn≤5MΩ (Decad.1.0-2.0-2.2-2.5-4.7-5.0) |
| Hoşgörü | 100Ω≤Rn≤1M ±% 20; 1MΩ≤Rn≤5MΩ ±% 30 |
| Maks. Voltaj | 250 VDC (lin) 125 VDC (lin yok) |
| Anma gücü | 0,25 W (lin) 0.12W (lin yok) |
| Konik | lin; log; bir kayıt |
| Artık direnç | ≤5 ‰ Rn (3Ω dak) |
| Eşdeğer gürültü direnci | ≤3% Rn (3Ω dak) |
| Çalışma sıcaklığı | -25 ° C ~ 70 ° C |
Diğerleri:
Dönme ömrü: 10.000 rotasyondan sonra, değişimler en fazla 100 mv'den fazla olmayan ± (% 15 R +0.5 Ω) rotasyonel gürültüden etkilenmez.
Terminal kuvveti: Kaynak sonrası (350 ° C, 3,5 saniye), terminal kontaklarının sonlandırılması iyi, gevşememelidir.
Lehimleme kabiliyeti: Terminalleri 2 ± 0.5 saniye süreyle 260 ° C ± 5 ° C'de teneke tankına batırın, lehim alanı% 90'dan fazla olmalıdır.
Direnç SR kod tablosu:
| Direnç | kod |
| 100Ω | 101 |
| 500Ω | 501 |
| 1kOhm'luk | 102 |
| 2KΩ | 202 |
| 3.3KΩ | 332 |
| 4.7KΩ | 472 |
| 5KΩ | 502 |
| 10KΩ | 103 |
| 20KΩ | 203 |
| 22KΩ | 223 |
| 47KΩ | 473 |
| 50KΩ | 503 |
| 100KΩ | 104 |
| 200KΩ | 204 |
| 250KΩ | 254 |
| 500KΩ | 504 |
| 1MΩ | 105 |
| başına 2 M | 205 |
| 2.2MΩ | 225 |
Çalışma prensibi:
Potansiyometreler ve reostatlar üç terminal formu ile oluşturulmuş değişken dirençlerdir. Dirençlerin herbirine normal bir sabit direnç yapısı gibi iki adet terminal bağlanır. Üçüncü terminal, kaydırıcı olarak adlandırılan bir cihaza bağlanmıştır. Bu, yarı sürekli bir modelde direnç boyunca sürülebilen ve uç terminaller ve silici terminali arasında iletken bir yol oluşturabilen iletken bir silme mekanizmasıdır. Ayar düğmesi veya sürgüsünün konumuna bağlı olarak farklı bir dirençli çıkışa sahip olacak şekilde tasarlanabilirler. Bazıları doğrusal bir çıkışa sahip olacak şekilde tasarlanmıştır ve diğerleri, özellikle ses fonksiyonlarında, logaritmik ölçeklere benzeyen çıktılara sahiptir.

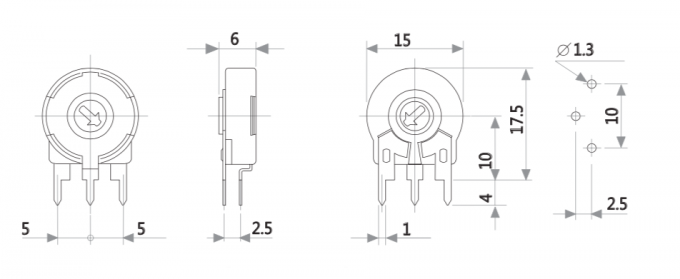

Montaj yöntemleri:
Mevcut rotorlar:
