Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Kırpma Potansiyometresi | Hayat: | 10000 Döngü |
|---|---|---|---|
| Tork: | 0,5 - 2,5 Ncm (0,7 - 3,4 inç-oz) | Mekanik dönüş açısı: | 265°±5° |
| Durdurma torku: | >10 Ncm.(>14 inç-oz) | Elektriksel dönüş açısı: | 250°±20° |
| Vurgulamak: | değişken direnç potansiyometresi,karbon tipi potansiyometre |
||

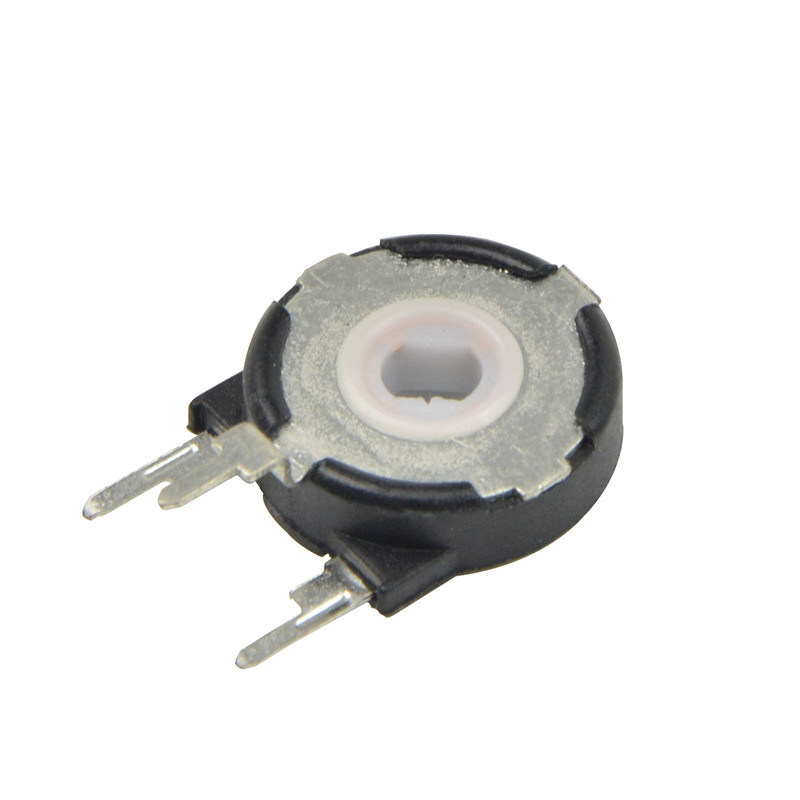

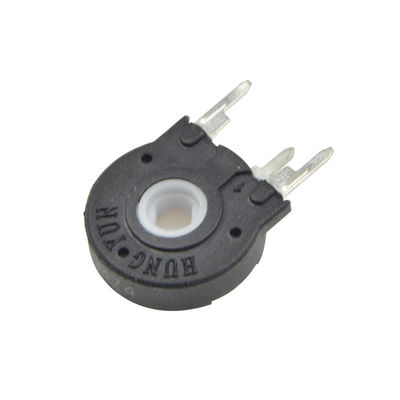

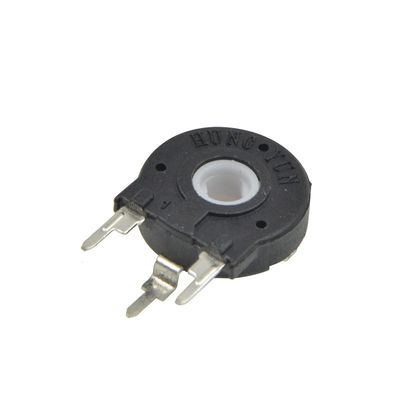

Dikey monte PT15 15mm karbon film trim potansiyometre
Özellikler:
• karbon rezistif elemanı
• Toz geçirmez muhafaza
• Polyester alt tabaka
• Standart Direnç Aralığı: 100Ω ~ 100KΩ
• Tolerans: ±% 5
Açıklama:
Bir düzeltici potansiyometre, bir tür karbon potansiyometresidir. Seyrek olarak ayarlanacak şekilde tasarlanan değişken direnç olarak sınıflandırılan elektronik bir komponenttir . Genellikle sadece üretim noktasında veya ünite yeniden kalibre edildiğinde. Karbon Potansiyometre, değişken çıkış voltajı sağlamak için voltaj bölücü olarak kullanılır. Karbon Potansiyometreler, direnç elemanı olarak karbon kullanır. Ayrıca, tel sargı tipi ve dirençli eleman üzerinde farklı malzemeler kullanan seramik tipi gibi farklı Potansiyometre tipleri de vardır. Karbon Potansiyometre, operasyon moduna bağlı olarak logaritmik tip ve lineer tip olarak sınıflandırılabilir. Karbon Potansiyometreler, direnç değerine, güç derecesine ve montaj tipine bağlı olarak birçok tip ve boyuttadır.
Uygulama:
Düzeltici potansiyometre, devrelerdeki ayarlama, ayarlama ve kalibrasyon için kullanılan küçük bir potansiyometredir.
Elektriksel özellikler
| Değer aralığı | 100Ω≤Rn≤5MΩ (Decad.1.0-2.0-2.2-2.5-4.7-5.0) |
| Hoşgörü | 100Ω≤Rn≤1M ±% 20; 1MΩ≤Rn≤5MΩ ±% 30 |
| Maks. Voltaj | 250 VDC (lin) 125 VDC (lin yok) |
| Anma gücü | 0,25 W (lin) 0.12W (lin yok) |
| Konik | lin; log; bir kayıt |
| Artık direnç | ≤5 ‰ Rn (3Ω dak) |
| Eşdeğer gürültü direnci | ≤3% Rn (3Ω dak) |
| Çalışma sıcaklığı | -25 ° C ~ 70 ° C |
Diğerleri:
Dönme ömrü: 10.000 rotasyondan sonra, değişimler en fazla 100 mv'den fazla olmayan ± (% 15 R +0.5 Ω) rotasyonel gürültüden etkilenmez.
Terminal kuvveti: Kaynak sonrası (350 ° C, 3,5 saniye), terminal kontaklarının sonlandırılması iyi, gevşememelidir.
Lehimleme kabiliyeti: Terminalleri 2 ± 0.5 saniye süreyle 260 ° C ± 5 ° C'de teneke tankına batırın, lehim alanı% 90'dan fazla olmalıdır.
Direnç SR kod tablosu:
| Direnç | kod |
| 100Ω | 101 |
| 500Ω | 501 |
| 1kOhm'luk | 102 |
| 2KΩ | 202 |
| 3.3KΩ | 332 |
| 4.7KΩ | 472 |
| 5KΩ | 502 |
| 10KΩ | 103 |
| 20KΩ | 203 |
| 22KΩ | 223 |
| 47KΩ | 473 |
| 50KΩ | 503 |
| 100KΩ | 104 |
| 200KΩ | 204 |
| 250KΩ | 254 |
| 500KΩ | 504 |
| 1MΩ | 105 |
| başına 2 M | 205 |
| 2.2MΩ | 225 |

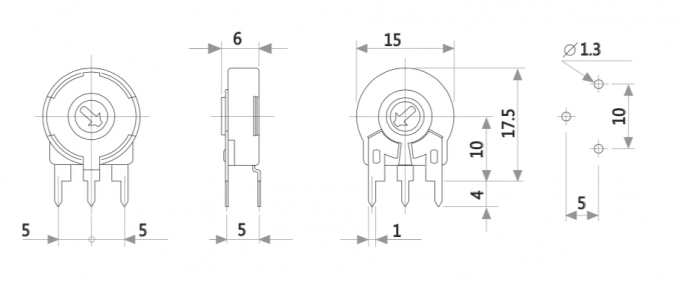

Montaj yöntemleri:

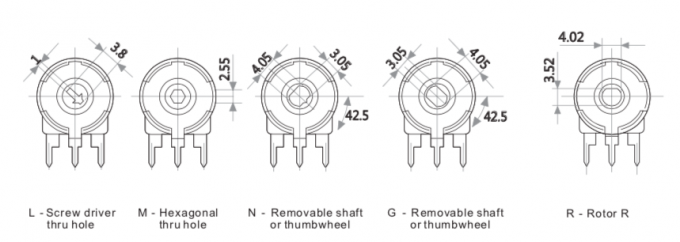

Mevcut rotorlar:
