| Diğer isim: | dikey montaj potansiyometresi | Hayat: | 10000 Döngü |
|---|---|---|---|
| Durdurma torku: | >10 Ncm.(>14 inç-oz) | Tork: | 0,5 - 2,5 Ncm (0,7 - 3,4 inç-oz) |
| Elektriksel dönüş açısı: | 250°±20° | Mekanik dönüş açısı: | 265°±5° |
| Vurgulamak: | döner anahtar potansiyometre,karbon tipi potansiyometre |
||
Dikey ayarlanabilir PT15 15mm karbon film trim potansiyometre, toz geçirmez
Açıklama:
Bir düzeltici potansiyometre, genellikle sadece üretim noktasında veya ünite yeniden kalibre edildiğinde seyrek olarak ayarlanacak şekilde tasarlanmış değişken bir dirençtir. En iyi işlevsellik için dikkatle ayarlanması gereken kritik noktalarda devre boyunca yerleştirilirler. Genellikle, direnç gövdesinin üst kısmındaki küçük bir vida, direnç ayarını yapar. Gövdenin kendisi doğrudan tahtaya monte edilir. Cihazları kalibre ettikleri için direnç aralıkları genellikle çok küçüktür ve ayar sayesinde çok hassas ayarlar elde edilebilir.
İnşaat:
Potansiyometreler, dirençli bir elemandan, eleman boyunca hareket eden bir kayan temastan (silme), bir parçasının iyi bir elektriksel temasından, elemanın her bir ucundaki elektrik terminallerinden, siliciyi bir uçtan diğerine hareket ettiren bir mekanizmadan oluşur. ve eleman ve silici içeren bir mahfaza. Kurşun vida paketleri, artan yüzey alanı nedeniyle daha yüksek bir güç derecesine sahip olabilir.
Elektriksel özellikler
| Değer aralığı | 100Ω≤Rn≤5MΩ (Decad.1.0-2.0-2.2-2.5-4.7-5.0) |
| Hoşgörü | 100Ω≤Rn≤1M ±% 20; 1MΩ≤Rn≤5MΩ ±% 30 |
| Maks. Voltaj | 250 VDC (lin) 125 VDC (lin yok) |
| Anma gücü | 0,25 W (lin) 0.12W (lin yok) |
| Konik | lin; log; bir kayıt |
| Artık direnç | ≤5 ‰ Rn (3Ω dak) |
| Eşdeğer gürültü direnci | ≤3% Rn (3Ω dak) |
| Çalışma sıcaklığı | -25 ° C ~ 70 ° C |
Özellikler:
• karbon rezistif elemanı
• Toz geçirmez muhafaza
• Polyester alt tabaka
• Ayrıca istek üzerine:
* Silecek% 50 veya tamamen saat yönünde konumlandırılmıştır.
* Otomatik ekleme için dergilerde verilir
* Düşük maliyetli kontrol potansiyometre uygulaması için uzun ömürlü model
* Kendinden söndürülebilir plastik UL 94V-0
* Kesim seçeneği
* Özel incelticiler
* Mekanik kilitler
* Düşük ve ekstra düşük tork versiyonları
* Özel anahtar seçeneği
Uygulama:
Potansiyometre, analog sinyallerin seviyesini (örneğin ses ekipmanındaki ses kontrolleri) ve elektronik devreler için kontrol girişlerini ayarlamak için kullanılır. Örneğin, bir ışık dimeri, bir TRIAC'ın anahtarını kontrol etmek ve dolaylı olarak lambaların parlaklığını kontrol etmek için bir potansiyometre kullanır.
Direnç SR kod tablosu:
| Direnç | kod |
| 100Ω | 101 |
| 500Ω | 501 |
| 1kOhm'luk | 102 |
| 2KΩ | 202 |
| 3.3KΩ | 332 |
| 4.7KΩ | 472 |
| 5KΩ | 502 |
| 10KΩ | 103 |
| 20KΩ | 203 |
| 22KΩ | 223 |
| 47KΩ | 473 |
| 50KΩ | 503 |
| 100KΩ | 104 |
| 200KΩ | 204 |
| 250KΩ | 254 |
| 500KΩ | 504 |
| 1MΩ | 105 |
| başına 2 M | 205 |
| 2.2MΩ | 225 |

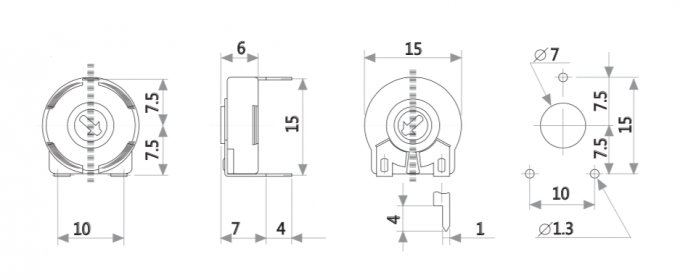

Montaj yöntemleri:
Mevcut rotorlar:
