| Diğer isim: | trimpot potansiyometresi/çok turlu potansiyometre | Direnç Aralığı: | 10Ω~2MΩ |
|---|---|---|---|
| Direnç toleransı: | ±% 10 | Terminal direnci: | ≤%1 R veya 2Ω Maks. |
| Sıcaklık aralığı: | -55°C~+125°C | Başlangıç torku: | ≤35mN.m |
| Vurgulamak: | değişken direnç potansiyometresi,karbon tipi potansiyometre |
||

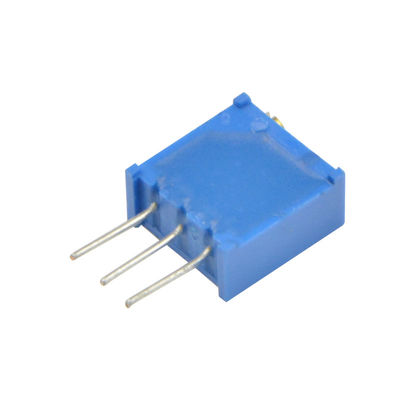

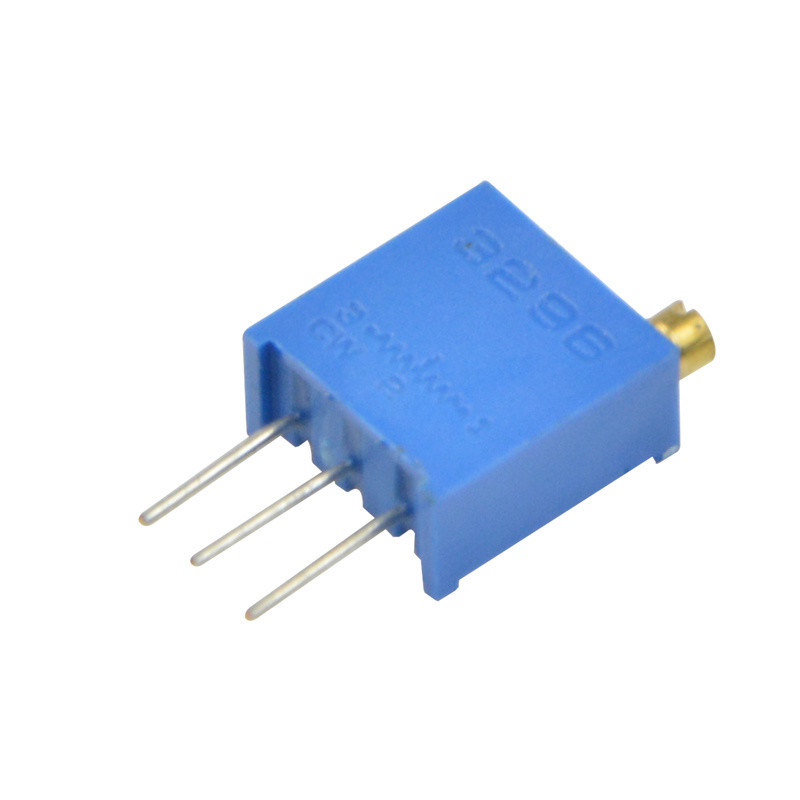

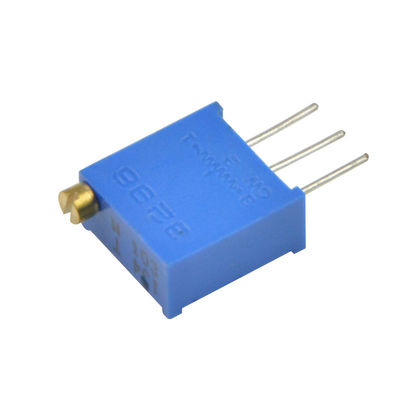

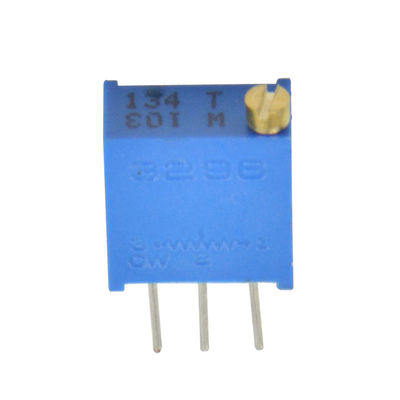

Üst ayar çok dönüşlü değişken direnç trimmer potansiyometre 3296W
Açıklama:
Sermet trimmer potansiyometrleri, özellikle trimmer dirençleri için yaygın olarak kullanılır.Dirençli eleman, ince metal oksitleri veya değerli metal parçacıkları ve viskoz organik bir malzemede cam karışımından yapılır.Sonuçta elde edilen pasta substrat üzerine uygulanır ve karışımı sertleştirmek için ateşlenir.
Cermet değişken dirençleri, düşük ila orta ayar ömrüne sahip oldukları ve genellikle ± 100ppm/°C civarında sıcaklık katsayısına sahip oldukları için trimmer dirençleri için idealdir.
Uygulama:
Kullanıcı kontrol devrelerinde yaygın olarak bulunan çok dönüşlü trimmer potansiyometre; ses, hız, parlaklık vb...
Elektriksel özellikler:
| Standart direnç aralığı |
10Ω~2MΩ |
| Direnç toleransı |
±10% |
| Terminal direnci |
%1 R veya 2Ω Max. |
| Temas direnci değişimi |
CRV≤3%R veya 5Ω Max. |
| İzolasyon direnci | R≥1GΩ |
| Voltajı kaldırın | 101.3kPa 600V, 8.5kPa 360V |
| Silgi akımı maksimum. | 100mA |
| Elektrikli seyahat | 30±2 dönüş nom |
Çevre özellikleri:
| Nitelikli güç (max 315 volt) | +70°C 0.5W, +125°C 0W |
| Sıcaklık aralığı | -55°C~+125°C |
| Sıcaklık katsayısı | ± 250ppm/°C; ± 100ppm/°C |
| Sıcaklık değişimi | △R ≤ ± 2%R,△(Uab / UAC) ≤ ± 1% |
| Titreme | 390m/s2, 4000 kat △R ≤ ± 1% R |
| Çarpışma | 10 ~ 500Hz,0.75mm veya 98m/s2,6h,△R ≤ ±1%, R△(Uab / UAC) ≤ ±2% |
| İklim kategorisi | △R ≤ ± 3% R,R1≥100MΩ |
| 70°C'de elektrik dayanıklılığı | 0.5W,1000h,△R≤ ± 3% R |
| Mekanik dayanıklılık | 200 döngü,△R ≤ ± 10% R, CRV ≤ 3% R veya 5Ω |
| Sürekli nemli ısı | △R ≤ ± 3% R,R1≥100MΩ |
Fiziksel özellikleri:
| Toplam mekanik yolculuk | 30±2 dönüş nom |
| Göz atma tork | ≤35mN.m |
| Standart ambalaj | 50 adet/tüp |
Direnç SR kod tablosu:
| Direniş | Kod |
| 10Ω | 100 |
| 20Ω | 200 |
| 50Ω | 500 |
| 100Ω | 101 |
| 200Ω | 201 |
| 500Ω | 501 |
| 1KΩ | 102 |
| 2KΩ | 202 |
| 10KΩ | 103 |
| 20KΩ | 203 |
| 50KΩ | 503 |
| 100KΩ | 104 |
| 200KΩ | 204 |
| 500KΩ | 504 |
| 1MΩ | 105 |
| 2MΩ | 205 |
Boyut:
