| Diğer isim: | Döner anahtar potansiyometre | Toplam Direnç: | 5KΩ ~ 2MΩ |
|---|---|---|---|
| Direnç Konikliği: | ABC | Döner ömür: | 10000 Döngü |
| Güç Değeri: | 0,04W | Direnç toleransı: | ± %20 |
| Vurgulamak: | döner anahtar potansiyometresi,karbon tipi potansiyometre |
||
Dikey tip karbon filmi 16mm döner potansiyometre WH148-1B çift ünite
Mekanik özellikler:
| Toplam dönme açısı | 300 ° ± 5 ° |
| Dönme tork | 2 ~ 20mN.m (20 ~ 200gf.cm) |
| Mil dayanma gücü | 6Kgf.cm |
| İtme çekme gücü | 60N |
| Döner hayat | 10000 döngü |
| Tıklama pozisyonu | Merkez kilitleme veya 10,20,40, konum tıklamaları |
Elektriksel özellikler:
| Toplam direnç | 5KΩ ~ 2MΩ |
| Direnç konik | ABC |
| Direnç toleransı | ±% 20 |
| Dönme gürültü | ≤ 47 mV |
| Artık direnç | R ≥ 250KΩ% 0,1 maksimum direnç 250KΩ> R> 10KΩ 20 Ω maks 10KΩ ≥ R 10 Ω maks |
| Takip hatası | 0 ~ -40dB ± 3dB |
| Anma watt | Eğri B: 0.125W; B dışında: 0.063W |
| Çalışma gerilimi | Eğri B: 200V; B dışında: 150V |
| Dielektrik | AC500V, 1 dakika |
| Yalıtım direnci | DC500V'de 100M'den fazla |
Açıklama:
Bir potansiyometre 3 terminalli manuel ayarlanabilir bir değişken rezistördür. Dirençli bir elemanın her iki ucuna iki terminal bağlanır ve üçüncü terminal, dirençli elemanın üzerinde hareket eden bir silici adı verilen bir kayar kontağa bağlanır. Silicinin konumu, potansiyometrenin çıkış voltajını belirler. Potansiyometre esas olarak değişken bir voltaj bölücü olarak işlev görür. Direnç elemanı, iki direnç (seri potansiyometre direnci) olarak görülebilir, burada silici konumu, birinci direncin ikinci direncin direnç oranını belirler.
Özellikler:
• karbon rezistif elemanı
• Toz geçirmez muhafaza
• ısıya dayanıklı malzeme
• Düşük maliyetli
• Uzun ömürlü modeller (10000 çevrim)
• Basit inşaat
Karbon Potansiyometreler, direnç elemanı olarak karbon kullanır. Ayrıca, tel sargı tipi ve dirençli eleman üzerinde farklı malzemeler kullanan seramik tipi gibi farklı Potansiyometre tipleri de vardır. Karbon Potansiyometre, operasyon moduna bağlı olarak logaritmik tip ve lineer tip olarak sınıflandırılabilir. Karbon Potansiyometreler, direnç değerine, güç derecesine ve montaj tipine bağlı olarak birçok tip ve boyuttadır.
Uygulama:
Çeşitli TV ve ses ürünleri ve genel amaçlı kullanım için idealdir.

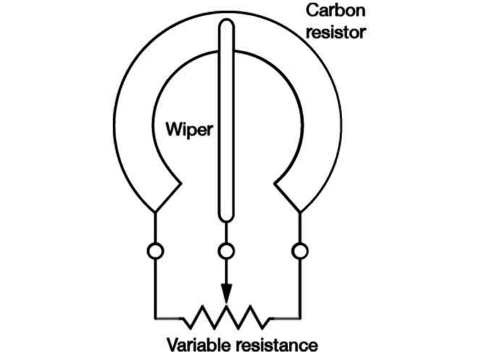

Potansiyometre nasıl çalışır?
Üç terminali var.
Her bir uçtaki terminal, dahili olarak Ohm cinsinden sabit bir değer direncine bağlanmıştır. Merkez terminal, dirence temas eden ve uzunluğu boyunca hareket ettirilebilen bir siliciye dahili olarak bağlanmıştır.
Direnç SR kod tablosu:
| Direnç | kod |
| 5KΩ | 502 |
| 10KΩ | 103 |
| 20KΩ | 203 |
| 22KΩ | 223 |
| 47KΩ | 473 |
| 50KΩ | 503 |
| 100KΩ | 104 |
| 200KΩ | 204 |
| 250KΩ | 254 |
| 500KΩ | 504 |
| 1MΩ | 105 |
| başına 2 M | 205 |

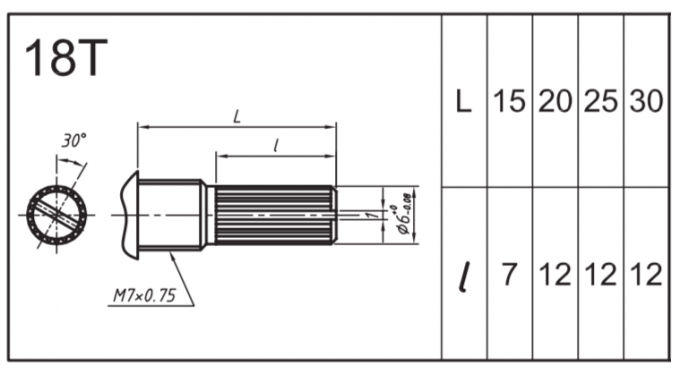

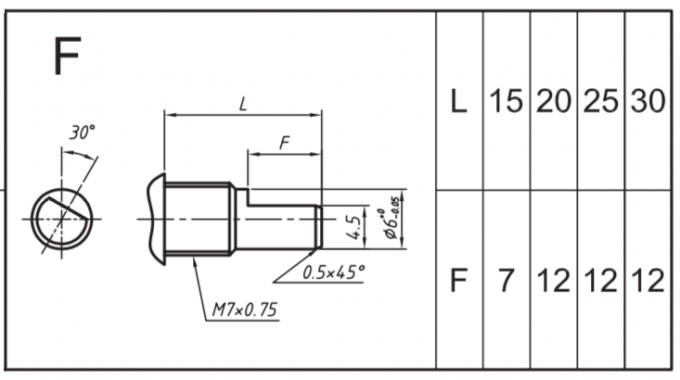

Mil detayları:

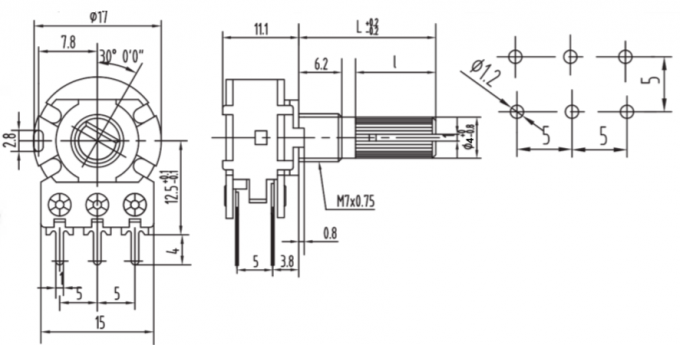

Boyut:
