Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Karbon Bileşimi Potansiyometresi | Güç Değeri: | 0.2W |
|---|---|---|---|
| Toplam Direnç: | 100Ω ~ 2.2MΩ | Direnç toleransı: | ± %20 |
| Direnç Konikliği: | B | Döner ömür: | 10000 Döngü |
| Vurgulamak: | Döner anahtar potansiyometre,karbon tipi potansiyometre |
||

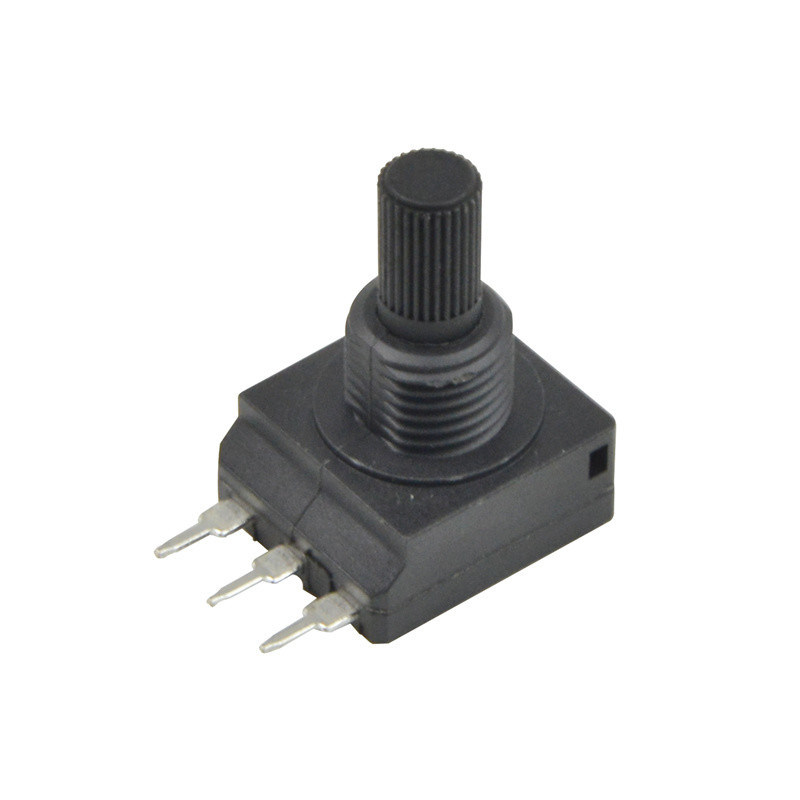

İzole edilmiş akım döner potansiyometre karbon film potansiyometre PC1601-H-B-P18
Açıklama:
Potansiyometre değişken direnç sağlayan bir elektrik bileşenidir.
El ile ayarlanabilir çömlek ölçerleri döner veya doğrusal hareket türlerine ayrılabilir.Aşağıdaki tablolarda mevcut türler ve dönüş potansiyometre uygulamaları listelenmiştir.
Elektronik endüstrisinde, belirli tür potansiyometreyi tanımlamak için kullanılan birkaç terim vardır:
• Slide pot veya kaydırıcı pot: genellikle bir parmakla veya başparmakla silgiyi sola veya sağa (veya kuruluşa bağlı olarak yukarı ve aşağıya) kaydırarak ayarlanan bir potansiyometre
• THumb pot veya başparmak tekerleği pot: küçük bir başparmak tekerleği aracılığıyla nadiren ayarlanması için tasarlanmış küçük bir dönen potansiyometre
• Trimpot veya trimmer pot: bir elektrik sinyalinin "düz ayarlanması" için tipik olarak bir kez veya nadiren ayarlanması için tasarlanmış bir trimmer potansiyometre
Mekanik özellikler:
| Toplam dönüş meleği | Bu açı, terminal R1'in sonundan terminal R3'ün sonuna kadar döner bir şaftla ölçülür. | 300°±5° |
| Dönüş tork | Çubuk döndürüldüğünde dönme tork:özel bir düzenleme olmadan,dönme hızı 5-35°C ortam sıcaklığında 60°/s'dir. | 0.3-1.5Ncm |
| Durdurma tork | Çapa transfer gücü terminal 1 durma noktasına veya terminal 3 durma noktasına 10 saniye sonra kırılana kadar | >40Ncm |
Elektriksel özellikler:
| Toplam direnç | R1 ve R3 uçları arasındaki direnci ölçmek gerekir. | 1KΩ |
| Direniş ucu | Direnç değişiklikleri | B |
| Toplam Direnç toleransı | R1 ve R3 uçları arasındaki direnç toleransı ile ölçüm yapılmalıdır. | ± 20% |
| İsimlendirilmiş güç | İsimlendirilmiş güç, R1 ve R3 terminalleri arasındaki maksimum gerilimde sürekli tam yüklü çalışmaya dayanır. | 0.2W ((50 °C) |
| Geri kalan direnç | R1 ve R2 uçları arasındaki test kalıntı direnci; R2 ve R3 uçları | R0≤50Ω |
| Gürültü rotasyonu | Bu gürültü, şaftın terminal 1'den terminal 3'e eşit hızla 30 atışla döndüğü zaman ortaya çıkacak. | ≤ 100mV |
| Elektrikli dönüş açısı | Direniş Perspektifinde etkin değişiklikler | 280°±20° |
| Maksimum çalışma voltajı | R1 ve R3 terminallerine verilen maksimum gerilim | 50VDC |
Diğerleri:
| Dönüş ömrü | Testten sonraki 25.000 dönüşten sonra, değişiklikler 100 mv'den fazla olmayan ± (15% R +0,5 Ω) dönüş gürültüsünü etkilemedi. |
| Sona dayanıklılık | Saldırma sonrası (350°C, 3,5 saniye) terminal temaslarının iyi olması gerekir, |
| Lehimleme yeteneği | Terminalleri 260 °C ± 5 °C sıcaklıkta 2 ± 0,5 saniye boyunca teneke tankına batırın, lehim alanı% 90'dan fazla olmalıdır. |
Uygulama:
Potansiyometre, resim parlaklığını, kontrastı ve renk tepkisini kontrol etmek için kullanıldı.Alınan resim sinyali ile alıcının iç süpürme devresinin (bir çoklu titreştirici) arasındaki senkronizasyonu etkileyen.
Boyut:
