Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Karbon potansiyometresi | Toplam Direnç: | 100Ω ~ 2.2MΩ |
|---|---|---|---|
| Direnç Konikliği: | B | Döner ömür: | 10000 Döngü |
| Güç Değeri: | 0.2W | Direnç toleransı: | ± %20 |
| Vurgulamak: | döner anahtar potansiyometre,karbon tipi potansiyometre |
||
Döner preset karbon yarı sabit seramik potansiyometre PC1601-VB-P18
Açıklama:
Bir potansiyometre de yaygın olarak bir potimetre veya pot olarak bilinir. Potansiyerin en yaygın şekli tek dönüşlü döner potansiyometredir. Bu tip pot, ses kontrolünde (logaritmik konik) ve diğer birçok uygulamada sıklıkla kullanılır. Karbon bileşimi, sermet, wirewound, iletken plastik veya metal film dahil olmak üzere potansiyometreler oluşturmak için farklı malzemeler kullanılır.
Çalışma prensibi:
Rotary potansiyometre 3 terminalli manuel ayarlanabilir bir değişken rezistördür. Dirençli bir elemanın her iki ucuna iki terminal bağlanır ve üçüncü terminal, dirençli elemanın üzerinde hareket eden bir silici adı verilen bir kayar kontağa bağlanır. Silicinin konumu, potansiyometrenin çıkış voltajını belirler. Potansiyometre esas olarak değişken bir voltaj bölücü olarak işlev görür. Direnç elemanı, iki direnç (seri potansiyometre direnci) olarak görülebilir, burada silici konumu, birinci direncin ikinci direncin direnç oranını belirler.
Mekanik özellikler:
| Toplam rotasyon meleği | Açı, R1 terminalinin ucundan terminal R3'ün sonuna kadar dönen mil ile ölçülür. | 300 ° ± 5 ° |
| Dönme tork | Şaft çevirirken dönme torku: özel bir hazırlık olmadan, dönme hızı ortam sıcaklığında 5-35 60 60 ° / s'dir. | 0.3-1.5Ncm |
| Tork durdur | Şaftın terminal 1'den durma noktasına veya terminal 3'ten kırılıncaya kadar 10 saniye sonra durma kuvveti aktarımı | > 40Ncm |
Elektriksel özellikler:
| Toplam direnç | Ölçüm, R1 ve R3 terminali arasındaki dirençle yapılmalıdır. | 1kOhm'luk |
| Direnç konik | Direnç değişiklikleri | B |
| Toplam direnç toleransı | Ölçüm, R1 ve R3 terminali arasındaki direnç toleransı ile yapılacaktır. | ±% 20 |
| Anma gücü | Anma gücü, R1 ve R3 terminalleri arasındaki maksimum voltajda sürekli tam yük çalışmasına dayanır. | 0.2W (50 ℃) |
| Artık direnç | Rezidüel rezistans terminali R1 ve R2'yi test edin; R2 ve R3 terminali | ≤0.1% R |
| Gürültünün döndürülmesi | Şaft, terminal 1'den terminal 3'e 30 tur / dakika eşit hız ile döndüğünde üfürüm ortaya çıkar. | ≤47mV |
| Elektrik dönüş açısı | Perspektifte direnç etkili değişiklikler | 280 ° ± 20 ° ' |
| Maksimum çalışma gerilimi | R1 ve R3 terminali tarafından tutulan maksimum voltaj | 50VDC |
Diğerleri:
| Dönme ömrü | Testten sonraki 25.000 rotasyondan sonra, değişiklikler en fazla 100 mv'den fazla ± (% 15 R +0.5 Ω) rotasyonel gürültüden etkilenmemiştir. |
| Terminal gücü | Terminal kontaklarından sonra kaynak yapıldıktan sonra (350 ℃, 3,5 saniye) iyi bir sonlandırma yapılmamalıdır. |
| Lehimleme yeteneği | Terminalleri 2 ± 0.5 saniye süreyle 260 ° C ± 5 ° C'de teneke tankına batırın, lehim alanı% 90'dan fazla olmalıdır. |
Direnç SR kod tablosu:
| Direnç | kod |
| 100Ω | 101 |
| 500Ω | 501 |
| 1kOhm'luk | 102 |
| 2KΩ | 202 |
| 3.3KΩ | 332 |
| 4.7KΩ | 472 |
| 5KΩ | 502 |
| 10KΩ | 103 |
| 20KΩ | 203 |
| 22KΩ | 223 |
| 47KΩ | 473 |
| 50KΩ | 503 |
| 100KΩ | 104 |
| 200KΩ | 204 |
| 250KΩ | 254 |
| 500KΩ | 504 |
| 1MΩ | 105 |
| başına 2 M | 205 |
| 2.2MΩ | 225 |

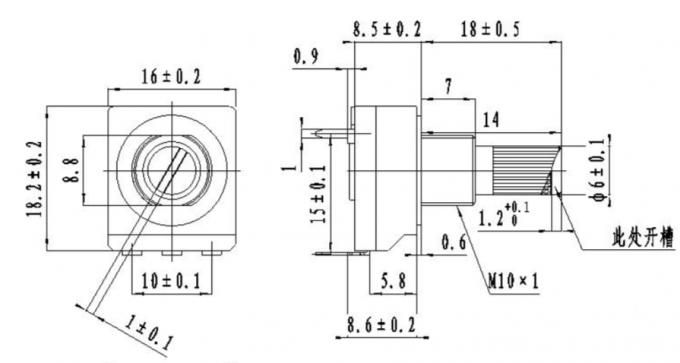

Boyut:
