| Diğer isim: | Karbon döner potansiyometre | Toplam Direnç: | 100Ω ~ 2.2MΩ |
|---|---|---|---|
| Direnç Konikliği: | B | Döner ömür: | 10000 Döngü |
| Güç Değeri: | 0.5W | Direnç toleransı: | ± %20 |
| Vurgulamak: | değişken direnç potansiyometresi,karbon tipi potansiyometre |
||

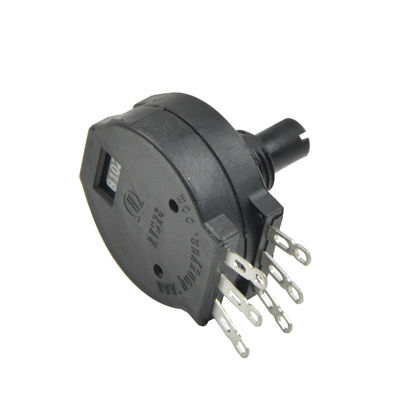

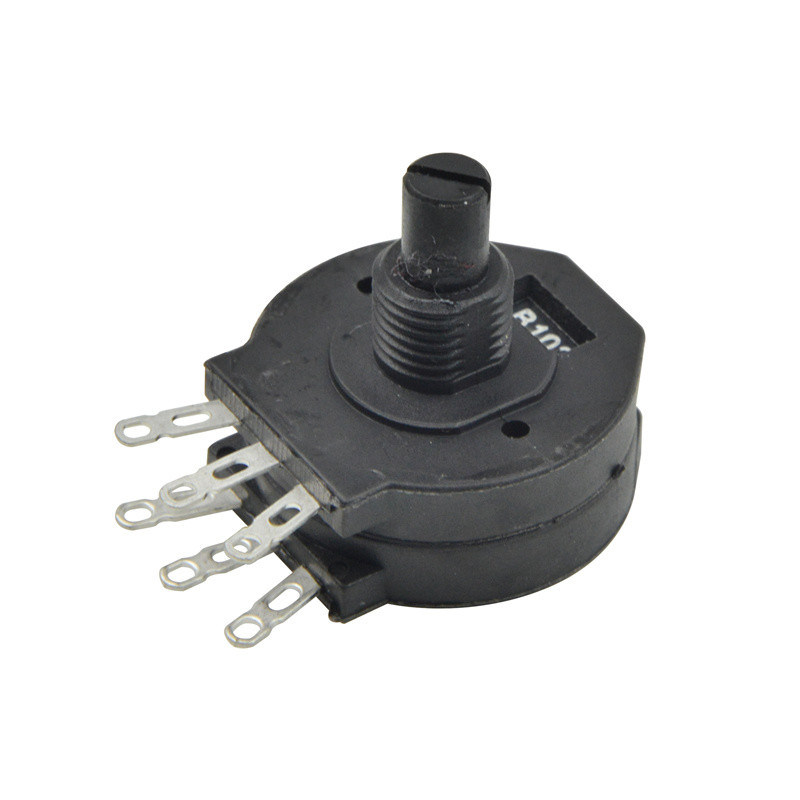

RVS28 ikili birim 28mm kayma potentiometre kaynak makinesi için
Açıklama:
Potansiyometreler ve Reostatlar, bağlı bir şaftın fiziksel olarak döndürüldüğünde direnç değerlerinde bir değişiklik yaratır
Potansiyometre adı, elektronik gelişiminin ilk günlerinden gelen Potansiyel Fark ve Ölçüm kelimelerinin bir kombinasyonudur.O zaman, büyük kablo sargısı dirençli bobinlerin ayarlanmasının, belirli bir miktar potansiyel farkını ölçtüğü veya ölçtüğü düşünülüyordu. Bu da bir çeşit voltaj ölçüm cihazı haline getirdi..
Günümüzde, potansiyometreler çok daha küçük ve erken büyük ve hacimli değişken dirençlerden çok daha hassastır ve çoğu elektronik bileşen gibi,Değişken dirençten başlayarak birçok farklı tür ve isim vardır, önceden ayarlama, trimmer, rheostat ve tabii ki değişken potentiometer.
| Dönüş ömrü | Testten sonraki 10.000 dönüşten sonra, değişiklikler 100 mv'den fazla olmayan ± (15% R +0,5 Ω) dönüş gürültüsünü etkilemedi. |
| Sona dayanıklılık | Saldırma sonrası (350°C, 3,5 saniye) terminal temaslarının iyi olması gerekir, |
| Lehimleme yeteneği | Terminalleri 235 °C ± 5 °C sıcaklıkta 5 ± 0,5 saniye boyunca teneke tankına batırın, lehim alanı% 90'dan fazla olmalıdır. |
Mekanik özellikler:
| Toplam dönüş meleği | Bu açı, terminal R1'in sonundan terminal R3'ün sonuna kadar döner bir şaftla ölçülür. | 260°±10° |
| Dönüş tork | Çubuk döndürüldüğünde dönme tork:özel bir düzenleme olmadan,dönme hızı 5-35°C ortam sıcaklığında 60°/s'dir. | 20-200gf.cm |
| Durdurma tork | Çapa transfer gücü terminal 1 durma noktasına veya terminal 3 durma noktasına 10 saniye sonra kırılana kadar | ≥5kgf.cm |
Elektriksel özellikler:
| Toplam direnç | R1 ve R3 uçları arasındaki direnci ölçmek gerekir. | 1KΩ |
| Direniş ucu | Direnç değişiklikleri | B |
| Toplam Direnç toleransı | R1 ve R3 uçları arasındaki direnç toleransı ile ölçüm yapılmalıdır. | ± 20% |
| İsimlendirilmiş güç | İsimlendirilmiş güç, R1 ve R3 terminalleri arasındaki maksimum gerilimde sürekli tam yüklü çalışmaya dayanır. | 0.5W ((50 °C) |
| Geri kalan direnç | R1 ve R2 uçları arasındaki test kalıntı direnci; R2 ve R3 uçları | R≤10KΩ R0≤20Ω 10KΩ |
| Gürültü rotasyonu | Bu gürültü, şaftın terminal 1'den terminal 3'e eşit hızla 30 atışla döndüğü zaman ortaya çıkacak. | ≤ 47mV |
| Voltaj kanıtı | Terminaller ve kabuk arasında bir dakikadan fazla gerilim gir. | 2000VAC |
| Maks. çalışma voltajı | R1 ve R3 terminallerine verilen maksimum gerilim | 50VAC |
| Çalışma sıcaklığı | Kullanım ortam sıcaklığı için performans garantisi potansiyometre | -30°C~70°C |
| İzolasyon direnci | Test voltajı: DC 500V, Test pozisyonu: Terminal ile kasa arasında |
200MΩ |
Direnç SR kod tablosu:
| Direniş | Kod |
| 100Ω | 101 |
| 500Ω | 501 |
| 1KΩ | 102 |
| 2KΩ | 202 |
| 3.3KΩ | 332 |
| 4.7KΩ | 472 |
| 5KΩ | 502 |
| 10KΩ | 103 |
| 20KΩ | 203 |
| 22KΩ | 223 |
| 47KΩ | 473 |
| 50KΩ | 503 |
| 100KΩ | 104 |
| 200KΩ | 204 |
| 250KΩ | 254 |
| 500KΩ | 504 |
| 1MΩ | 105 |
| 2MΩ | 205 |
| 2.2MΩ | 225 |
Boyut:
