Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Döner anahtar potansiyometre | Güç Değeri: | 0.5W |
|---|---|---|---|
| Toplam Direnç: | 100Ω ~ 2.2MΩ | Direnç toleransı: | ± %20 |
| Direnç Konikliği: | B | Döner ömür: | 10000 Döngü |
| Vurgulamak: | değişken direnç potansiyometresi,karbon tipi potansiyometre |
||

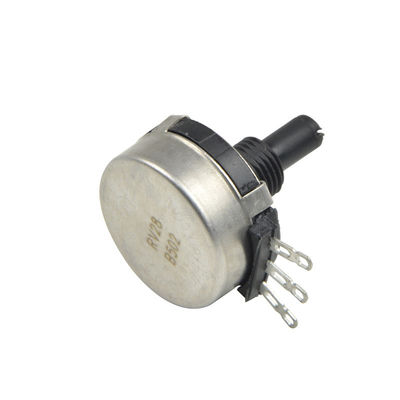

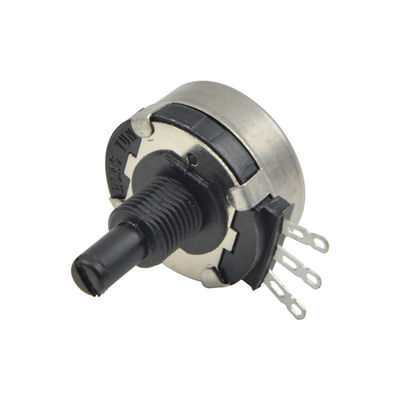

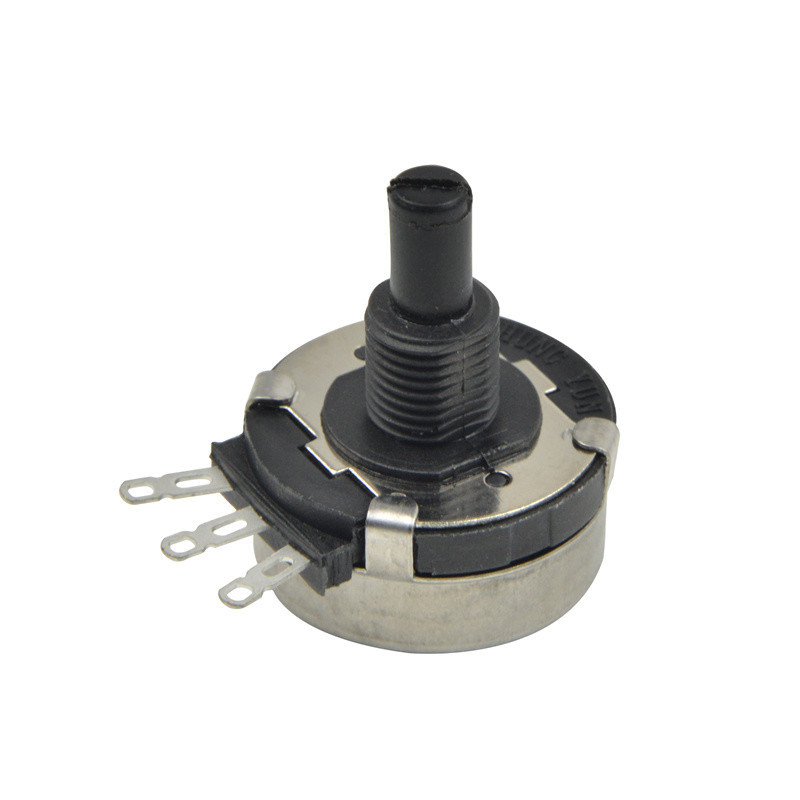

RV28 28 mm plastik varlıklı kaynak makinesi için karbon potansiyometre
Açıklama:
Karbon Potansiometre, değişken direnç olarak sınıflandırılan bir elektronik bileşendir. Karbon Potansiometre, değişken çıkış voltajı sağlamak için voltaj bölücü olarak kullanılır.Karbon Potansiyometre karbonu direnç elemanı olarak kullanırAynı zamanda, direncli eleman üzerinde farklı malzemeler kullanan Tel Yara tipi ve seramik tipi gibi farklı türde potansiyometrler de vardır.Karbon Potansiometre, işlem moduna bağlı olarak logaritmik tip ve doğrusal tip olarak sınıflandırılabilirKarbon Potensiometre, direnç değerine, güç değerine ve montaj türüne bağlı olarak birçok tip ve boyutta bulunur.
Mekanik özellikler:
| Toplam dönüş meleği | Bu açı, terminal R1'in sonundan terminal R3'ün sonuna kadar döner bir şaftla ölçülür. | 260°±10° |
| Dönüş tork | Çubuk döndürüldüğünde dönme tork:özel bir düzenleme olmadan,dönme hızı 5-35°C ortam sıcaklığında 60°/s'dir. | 2-20mN.m |
| Durdurma tork | Çapa transfer gücü terminal 1 durma noktasına veya terminal 3 durma noktasına 10 saniye sonra kırılana kadar | ≥5kgf.cm |
Elektriksel özellikler:
| Toplam direnç | R1 ve R3 uçları arasındaki direnci ölçmek gerekir. | 500Ω ~ 2MΩ |
| Direniş ucu | Direnç değişiklikleri | B |
| Toplam Direnç toleransı | R1 ve R3 uçları arasındaki direnç toleransı ile ölçüm yapılmalıdır. | ± 20% |
| İsimlendirilmiş güç | İsimlendirilmiş güç, R1 ve R3 terminalleri arasındaki maksimum gerilimde sürekli tam yüklü çalışmaya dayanır. | 0.5W ((50 °C) |
| Geri kalan direnç | R1 ve R2 uçları arasındaki test kalıntı direnci; R2 ve R3 uçları | R≤10KΩ R0≤20Ω 10KΩ |
| Gürültü rotasyonu | Bu gürültü, şaftın terminal 1'den terminal 3'e eşit hızla 30 atışla döndüğü zaman ortaya çıkacak. | ≤ 47mV |
| Voltaj kanıtı | Terminaller ve kabuk arasında bir dakikadan fazla gerilim gir. | 2000VAC |
| Maks. çalışma voltajı | R1 ve R3 terminallerine verilen maksimum gerilim | 250VAC |
| Çalışma sıcaklığı | Kullanım ortam sıcaklığı için performans garantisi potansiyometre | -30°C~70°C |
| İzolasyon direnci | Test voltajı: DC 500V, Test pozisyonu: Terminal ile kasa arasında |
200MΩ |
Diğerleri:
| Dönüş ömrü | Testten sonraki 10.000 dönüşten sonra, değişiklikler 100 mv'den fazla olmayan ± (15% R +0,5 Ω) dönüş gürültüsünü etkilemedi. |
| Sona dayanıklılık | Saldırma sonrası (350°C, 3,5 saniye) terminal temaslarının iyi olması gerekir, |
| Lehimleme yeteneği | Terminalleri 235 °C ± 5 °C sıcaklıkta 5 ± 0,5 saniye boyunca teneke tankına batırın, lehim alanı% 90'dan fazla olmalıdır. |
Direnç SR kod tablosu:
| Direniş | Kod |
| 100Ω | 101 |
| 500Ω | 501 |
| 1KΩ | 102 |
| 2KΩ | 202 |
| 3.3KΩ | 332 |
| 4.7KΩ | 472 |
| 5KΩ | 502 |
| 10KΩ | 103 |
| 20KΩ | 203 |
| 22KΩ | 223 |
| 47KΩ | 473 |
| 50KΩ | 503 |
| 100KΩ | 104 |
| 200KΩ | 204 |
| 250KΩ | 254 |
| 500KΩ | 504 |
| 1MΩ | 105 |
| 2MΩ | 205 |
| 2.2MΩ | 225 |
Boyut:
