| Diğer isim: | Karbon Film Potansiometre | Güç Değeri: | 2W |
|---|---|---|---|
| Toplam Direnç: | 100Ω ~ 2.2MΩ | Direnç toleransı: | ± %20 |
| Direnç Konikliği: | B | Döner ömür: | 10000 Döngü |
| Vurgulamak: | değişken direnç potansiyometresi,karbon tipi potansiyometre |
||
Metal mil ile SCR30 döner karbon filmi tek dönüş potansiyometre
Açıklama:
Karbon film potansiyometreleri, karbon bileşimli mürekkebin, çoğu durumda fenolik reçine olan bir yalıtım gövdesi üzerine biriktirilmesiyle oluşturulur. Bu, teneke kutular için oldukça ucuz olan ve tel sarma potansiyometrelerinden daha iyi çözünürlüğe sahip olan en yaygın kullanılan malzemelerden biridir. Makul hayat ve tolere edilebilir gürültü seviyelerine sahiptirler.
Mekanik özellikler:
| Toplam rotasyon meleği | Açı, R1 terminalinin ucundan terminal R3'ün sonuna kadar dönen mil ile ölçülür. | 312 ° ± 10 ° |
| Dönme tork | Şaft çevirirken dönme torku: özel bir hazırlık olmadan, dönme hızı ortam sıcaklığında 5-35 60 60 ° / s'dir. | 150 ° 450gf.cm |
| Tork durdur | Şaftın terminal 1'den durma noktasına veya terminal 3'ten kırılıncaya kadar 10 saniye sonra durma kuvveti aktarımı | ≥12kgf.cm |
Elektriksel özellikler:
| Toplam direnç | Ölçüm, R1 ve R3 terminali arasındaki dirençle yapılmalıdır. | 100Ω ~ 2MΩ |
| Direnç konik | Direnç değişiklikleri | B |
| Toplam direnç toleransı | Ölçüm, R1 ve R3 terminali arasındaki direnç toleransı ile yapılacaktır. | ±% 20 |
| Anma gücü | Anma gücü, R1 ve R3 terminalleri arasındaki maksimum voltajda sürekli tam yük çalışmasına dayanır. | 2W (50 ℃) |
| Artık direnç | Rezidüel rezistans terminali R1 ve R2'yi test edin; R2 ve R3 terminali | R≤10KΩ R0≤20Ω 10KΩ <R≤100KΩ R0≤30Ω 100KΩ <R≤250KΩ R0≤50Ω R≥250KΩ R0≤0.1% |
| Gürültünün döndürülmesi | Şaft, terminal 1'den terminal 3'e 30 tur / dakika eşit hız ile döndüğünde üfürüm ortaya çıkar. | ≤47mV |
| Voltaj geçirmez | Terminaller ve kabuk arasında bir dakika daha fazla gerilim girin. | 1000Vac |
| Maks. çalışma gerilimi | R1 ve R3 terminali tarafından tutulan maksimum voltaj | 500Vac |
| Çalışma sıcaklığı | Kullanım ortam sıcaklığı için performans garantisinin potansiyometresi | -30 ℃ ~ 70 ℃ |
| Yalıtım direnci | Test gerilimi: DC 500V, Test pozisyonu: terminali ve durumda | 200MΩ |
Diğerleri:
| Dönme ömrü | Testten sonra 10.000 rotasyondan sonra, değişimler 100 mv'den fazla olmayan ± (% 15 R +0.5 Ω) dönme gürültüsünden fazla etkilemedi. |
| Terminal gücü | Terminal kontaklarından sonra kaynak yapıldıktan sonra (350 ℃, 3,5 saniye) iyi bir sonlandırma yapılmamalıdır. |
| Lehimleme yeteneği | Terminalleri 5 ± 0.5 saniye süreyle 235 ° C ± 5 ° C'de teneke tankına batırın, lehim alanı% 90'dan fazla olmalıdır. |
Direnç konik:
Hangi konikliğin kullanıldığını tanımlamak için bir harf kodu kullanılabilir, ancak harf kodu tanımları standartlaştırılmaz. Asya ve ABD'de yapılan potansiyometreler genellikle logaritmik incelme için "A" veya lineer koniklik için "B" ile işaretlenir; Nadir görülen ters logaritmik incelme için "C". Diğerleri, özellikle de Avrupa'dan gelenler, lineer koniklik için "A", logaritmik konik için "C" veya "B" veya ters logaritmik konik için "F" ile işaretlenebilir. [2] Kullanılan kod ayrıca farklı üreticiler arasında değişir.

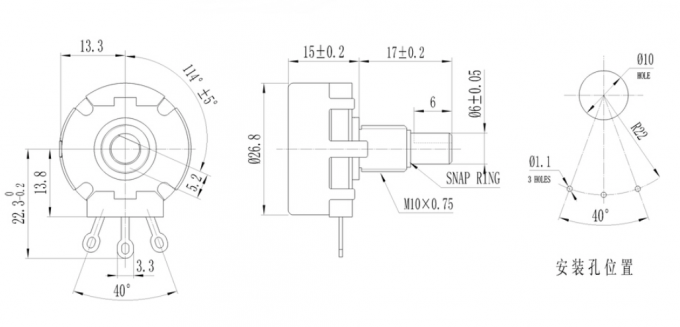

Boyut:
