Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Köprü doğrultucu diyot | İzolasyon voltajı: | 2500V |
|---|---|---|---|
| IFSM: | 400A | IR: | 5μA |
| VF: | 1.10V | Tjmax.: | 150°C |
| IF ((AV): | 35a | VRRM: | 1000V |
| Vurgulamak: | tek fazlı köprü doğrultucu,köprü tipi doğrultucu |
||

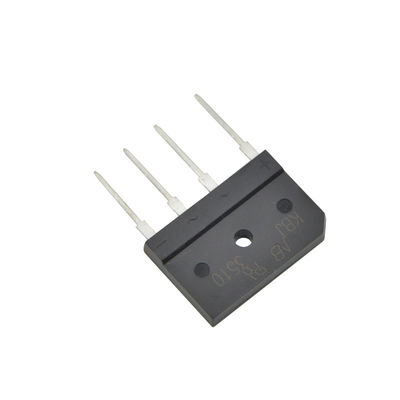

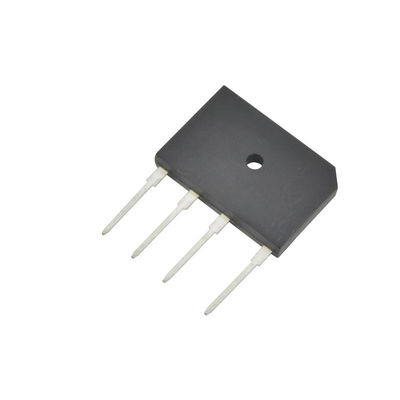

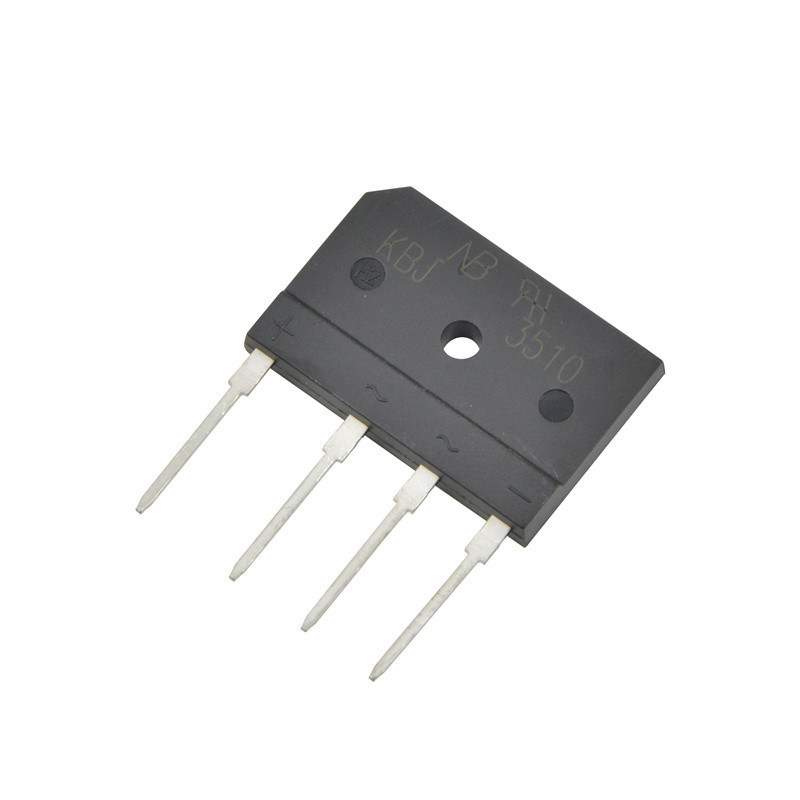

Cam pasifleştirilmiş tek fazlı diyot köprü doğrultucu 35A 1000V KBJ3510
Açıklama:
Köprü doğrultucu, Alternatif Akım (AC) 'yi Doğru Akım (DC)' ye verimli bir şekilde dönüştürmek için bir köprü devresi konfigürasyonunda dört veya daha fazla diyot kullanan bir tam dalgalı doğrultucu türüdür.
Tek fazlı köprü redresörü , elektronik dc güç kaynakları için en sık kullanılan devrelerdir. Dört diyot gerektirir, ancak kullanılan trafo merkeze bağlı değildir ve maksimum VSM voltajına sahiptir. Tam dalga köprü doğrultucu üç farklı fizik formunda mevcuttur. Bu köprü devresinin ana avantajı, özel bir merkez dişli transformatör gerektirmemesi, böylece boyut ve maliyetini azaltmasıdır. Tek ikincil sargı, diyot köprüsü ağının bir tarafına ve yük diğer tarafa bağlanır.
Özellikler:
• Tipik IR 2.0 lessA'dan az
• yüksek akım akımı yeteneği
• Düşük termal direnç
• RoHS ile uyumlu
• 2500V'a kadar izolasyon gerilimi
Tipik uygulamalar:
Büyük güç kaynağı, DC motor için saha temini, endüstriyel otomasyon uygulamaları için AC / DC köprü tam dalga doğrultmalarında genel amaçlı kullanım.
Avantajı:
• Uluslararası standart paket
Epoksi UL 94V-0 yanıcılık derecesini karşılar
• Küçük hacim, hafif ağırlık
• Küçük termal direnç
• Yüksek ısı iletimi oranı
• Düşük sıcaklık artışı
• ağırlık: 10g
Başlıca derecelendirmeler ve özellikler (aksi belirtilmedikçe TA = 25 ℃)
| Parametre | sembol | KBJ3510 | birim |
| Maks. Tekrarlayan tepe gerilimi | VRRM | 1000 | V |
| Tekrarlamayan gerilimi tekrar tersine çevir | VRSM | 1100 | V |
| Maks. DC engelleme gerilimi | VDC | 1000 | V |
| Maks. ortalama ileri doğrultulmuş çıkış akımı | IF (AV) | 35 | bir |
| Anma yüküne bindirilmiş tepe ileri akım akımı tek sinüs dalgası | IFSM | 400 | bir |
| Kaynaştırma için (tekrarlamayan, 1 ms'den daha büyük ve 8,3 ms'den az) | I2t | 660 | A2S |
| RMS izolasyon voltajı, kasadan lead'e | VISO | 2500 | V |
| İşletim bağlantı depolama sıcaklığı aralığı | TJ | -40 ~ 150 | ℃ |
| Depolama sıcaklığı aralığı | Tstg | -40 ~ 125 | ℃ |
Elektriksel özellikler (aksi belirtilmedikçe TA = 25 ℃)
| Parametre | Test koşulları | sembol | KBJ3510 | birim |
| Maks. diyot başına anlık ileri damla | = 17.5A EĞER | VF | 1.10 | V |
| Maks. diyot başına anma DC engelleme voltajında DC akımı ters | Ta = 25 ℃ | İR | 5 | uA |
| Ta = 150 ℃ | 500 |
Termal ve mekanik (aksi belirtilmedikçe TA = 25 ℃)
| Parametre | Test koşulları | sembol | KBJ3510 | birim |
| Davaya tipik termal direnç kavşağı | Tek taraflı ısı dağılımı, sinüs yarı dalgası | RθJC (1) | 1.0 | ℃ / W |
| M3 ±% 10 ısıya sıkma için montaj torku | Bir montaj bileşiği önerilir ve bileşiğin yayılmasını sağlamak için 3 saatlik bir süre sonra tork tekrar kontrol edilmelidir. | 2.5 | nm | |
| Yaklaşık ağırlık | 10 | g |

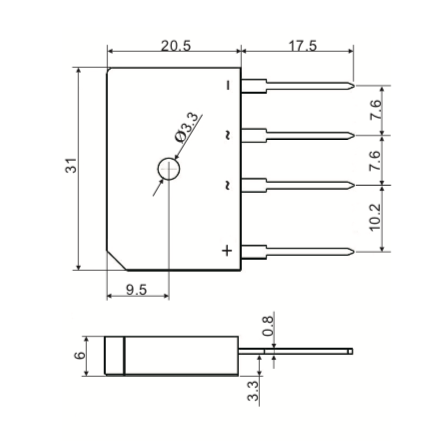

Boyut (mm):
