| Diğer isim: | Köprü doğrultucu diyot | Ters Voltaj: | 1000V |
|---|---|---|---|
| İleri Akım: | 2.0A | Çalışma Sıcaklığı: | -55°C~125°C |
| Montaj konumu: | Herhangi | Ağırlık: | 1.10 gram |
| Vurgulamak: | tek fazlı köprü doğrultucu,köprü tipi doğrultucu |
||
2W10M tek fazlı 2.0A 1000V silikon tam dalga köprü doğrultucular
Açıklama:
Bir köprü doğrultucu, AC'yi (alternatif akım) tam dalgalı pulslu DC'ye (doğru akım) değiştirmeye yarayan bir köprü olarak yapılandırılmış bir yarı iletken diyot dizisidir. Dört diyot bir kare veya elmas şekli oluşturur. Tek fazlı köprü redresöründe dört diyot vardır; 3 fazlı köprü redresöründe altı diyot vardır. AC akımı bir diyagonalde bağlandığında, diğer diyagonalde DC akımı kullanılabilir. Dört diyot, transformatörde bir merkez musluğa ihtiyaç duymadan tam dalga doğrultma sağlar.
Tek fazlı köprü redresörü , elektronik dc güç kaynakları için en sık kullanılan devrelerdir. Dört diyot gerektirir, ancak kullanılan trafo merkeze bağlı değildir ve maksimum VSM voltajına sahiptir. Tam dalga köprü doğrultucu üç farklı fizik formunda mevcuttur.
Özellikler:
• 50 amper yoğunluğa aşırı yüklenme oranları
• Baskılı devre kartı için ideal
• Güvenilir düşük maliyetli inşaat tekniği ucuz ürüne neden olur
• Yüksek sıcaklık lehim garantili:
260 ° C / 10 saniye / 0.375 ”(9.5mm) kurşun uzunluğu 5 lbs., (2.3 kg) gerginlikte
Mekanik Veri:
| dava | Kalıplanmış plastik |
| Öncülük etmek | Lehim kaplama |
| Polarite | İşaretlendiği gibi |
| Ağırlık | 1,10 gram |
Uygulama:
Dizüstü bilgisayarlar, cep telefonları ve PDA'lar dahil birçok elektronik cihazda kullanılmaktadır. Elektronik bileşeni nasıl görüntülediğinize bağlı olarak
Maksimum değerler ve elektriksel özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme. Dirençli veya endüktif yük, 60HZ.
Kapasitif yük için, debiyi% 20 azaltın
| Özellikleri | sembol | 2W10M | birim |
| Maksimum tekrarlayan pik gerilimi | VRRM | 1000 | V |
| Maksimum RMS köprü giriş gerilimi | VRMS | 700 | V |
| Maksimum DC engelleme gerilimi | VDC | 1000 | V |
| Maksimum ortalama ileri doğrultma akımı @ Ta = 50 ℃ | I (AV) | 2.0 | bir |
| Nominal yükte beklemeli tepe ileri surage akım 8.3ms tek yarım sinüs dalgası süper (JEDEC yöntemi) | IFSM | 50 | bir |
| 2,0A'da maksimum anlık ileri voltaj | VF | 1.1 | V |
Maksimum DC geri akımı @ Ta = 25 ° C anma DC engelleme gerilimi @ Ta = 100 ° C | İR | 10.0 500 | uA |
| Tipik termal direnç | RθJA RθJL | 40 15 | ℃ / W |
| Çalışma sıcaklığı aralığı | TJ | -55 ~ 125 | ℃ |
| Depolama sıcaklığı aralığı TA | Tstg | -55 ~ 150 | ℃ |
Avantajı:
Bu köprü devresinin ana avantajı, özel bir merkez dişli transformatör gerektirmemesi, böylece boyut ve maliyetini azaltmasıdır. Tek ikincil sargı, diyot köprüsü ağının bir tarafına ve yük diğer tarafa bağlanır.

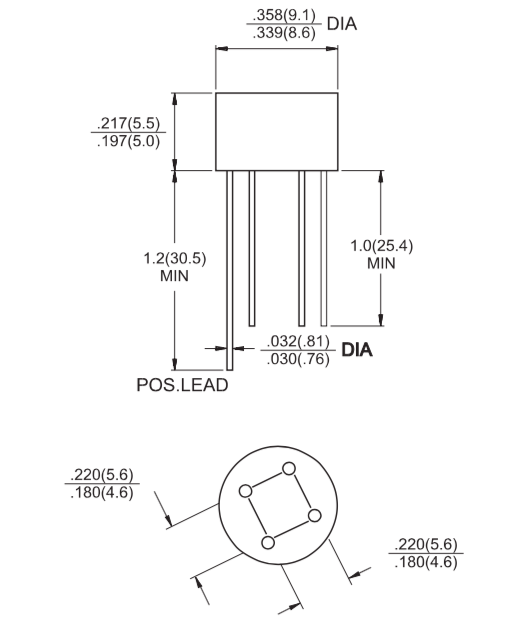

Boyut (mm):
