Metal kasa ile yüksek akım tek fazlı silikon köprü doğrultucular KBPC3510
Açıklama:
Köprü doğrultucu devresi, elektronik güç kaynaklarının ortak bir parçasıdır. Birçok elektronik devre, mevcut AC şebeke beslemesinden gelen çeşitli elektronik temel bileşenleri güçlendirmek için düzeltilmiş DC güç kaynağı gerektirir.
Tek fazlı köprü redresörü , elektronik dc güç kaynakları için en sık kullanılan devrelerdir. Dört diyot gerektirir, ancak kullanılan trafo merkeze bağlı değildir ve maksimum VSM voltajına sahiptir. Tam dalga köprü doğrultucu üç farklı fizik formunda mevcuttur. Tek ikincil sargı, diyot köprüsü ağının bir tarafına ve yük diğer tarafa bağlanır.
Bu köprü devresinin ana avantajı, özel bir merkez dişli transformatör gerektirmemesi, böylece boyut ve maliyetini azaltmasıdır.
Özellikler:
• Plastik ambalaj Underwriters Laboratuvarı Yanıcılık Sınıflandırması 94V-0 taşır
• Baskılı devre kartları için ideal
• Düşük ters kaçak
• Yüksek ileri akım akımı kapasitesi
• Yüksek sıcaklık lehim garantili: 260 l / 10 saniye, 5 lbs. (2.3kg) gerginlik
Uygulama:
Bu redresörü ev aletleri, motor kontrol cihazları, modülasyon prosesi, kaynak uygulamaları vb. Gibi çok çeşitli elektronik AC güç cihazlarında bulabiliriz.
Maksimum değerler ve elektriksel özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme. Dirençli veya endüktif yük, 60HZ.
Kapasitif yük için, debiyi% 20 azaltın
| Özellikleri | sembol | KBPC3510 | birim |
| Maksimum tekrarlayan pik gerilimi | VRRM | 1000 | V |
| Maksimum RMS köprü giriş gerilimi | VRMS | 700 | V |
| Maksimum DC engelleme gerilimi | VDC | 1000 | V |
| Maksimum ortalama ileri doğrultulmuş çıkış akımı. @ Ta 50 ° C = | I (AV) | 35.0 | bir |
| Nominal yükte beklemeli tepe ileri surage akım 8.3ms tek yarım sinüs dalgası süper (JEDEC yöntemi) | IFSM | 400 | bir |
| Sigortalama için derecelendirme (t <8.3ms) | I2t | 664 | A2S |
| 17.5A'de köprü elemanı başına maksimum anlık ileri voltaj düşüşü | VF | 1.1 | V |
| Her eleman için nominal DC bloklama voltajında maksimum ters akım @ Ta = 25 ° C | İR | 10.0 | uA |
| Her bir eleman için nominal DC bloklama geriliminde maksimum ters akım @ Ta = 100 ° C | İR | 1.0 | mA |
| Kasadan lead'e izolasyon gerilimi | VISO | 2500 | VAC |
| Tipik termal direnç | RθJA | 2.0 | ℃ / W |
| Çalışma bağlantı sıcaklık aralığı | TJ | -65 ~ 150 | ℃ |
| Depolama sıcaklığı aralığı | Tstg | -65 ~ 150 | ℃ |
NOTLAR:
1.Unit 9 ”x 3,5” x4,6 ”kalınlığında (23cmx9cmx11.8cmcm) Al.plate üzerine monte edilmiştir.
Köprü ve montaj yüzeyi arasında silikon termal bileşik ile ısı emici üzerinde 2.Bolt dowm
# 8 vida ile maksimum ısı transfer verimliliği.

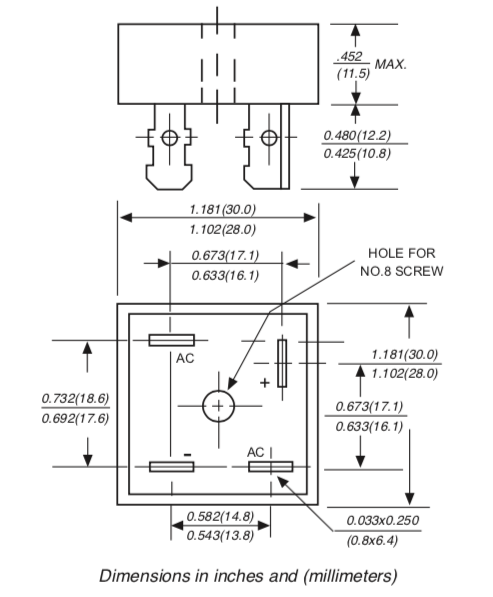

Boyut (mm):
