Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Terminal bloğu soketi | Vidalar: | M3.0 çelik, Çinko kaplama |
|---|---|---|---|
| Konut: | PA66, UL94V-0 | Kelepçe: | Pirinç, Ni kaplama |
| Temas etmek: | Fosfor bronz, Ni kaplama | Kapak: | PA66, UL94V-0 |
| Lehimleme sıcaklığı: | 250°C ±5°C / 5S | Çalışma Sıcaklığı: | -40°C～+105°C |
| Vurgulamak: | vidalı terminal konnektörü,baskılı devre kartı konnektörü |
||

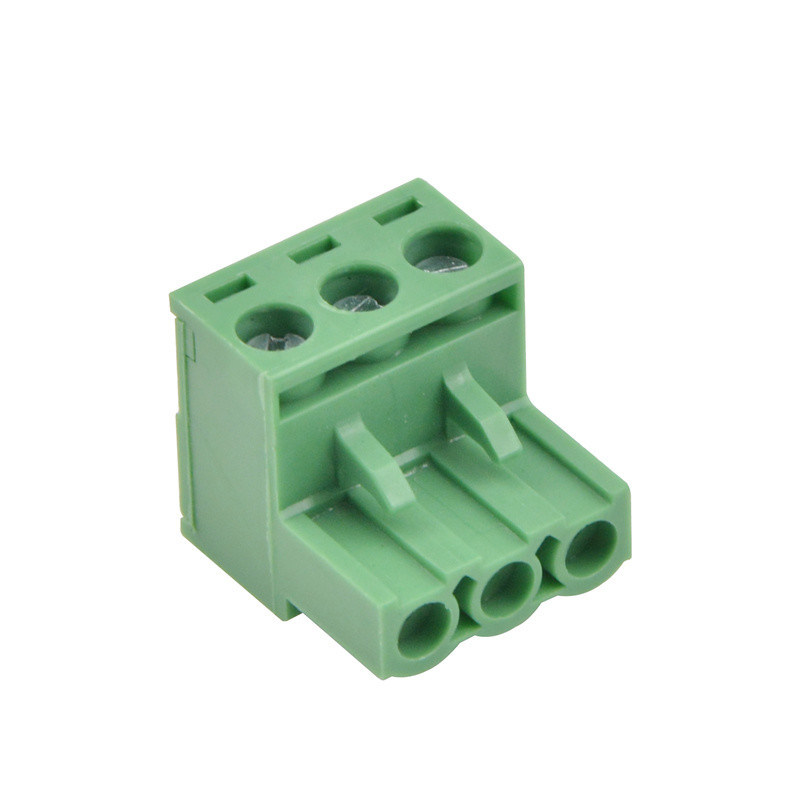

Dişi takılabilir terminal bloğu konnektörü 2 ~ 24 kutup, 5.08 mm genişlik
Açıklama:
Kablo bağlantıları için terminal blokları. Ayrılabilen iki parçadaki terminal bloğu, kablo bağlantısı için bir parça ve PCB montajı için bir parça. Bu çözüm, kolayca bağlanma ve bağlantıyı kesmeyi sağlar.
Neden bir terminal bloğuna ihtiyacınız var?
• Vidalı klemensler, diğer tip konnektörlere kıyasla düşük maliyetlidir
• Düşük ve orta frekanslarda bir amperden birkaç yüz amperlik bir fraksiyona kadar akım taşıyan devreler için ürünlere kolayca tasarlanabilir.
• Terminaller sahada tekrar kullanılabilir, bu da genellikle standart el aletleri ile tellerin veya ekipmanın değiştirilmesine izin verir.
• Vida terminalleri genellikle tellerin uçlarına uygulanacak özel bir bağlantı konnektörünün gerekliliğinden kaçınırlar .
Uygulamalar:
Terminal blokları, 240 volt güç kaynağına ihtiyaç duyan hemen hemen tüm elektrikli cihazlarda kullanılır. Elektrikli bulaşık makineleri, kurutucular ve aralıklar ısı üretmek için ısıtma elemanlarını kullanır. Isıtma elemanları 240 voltluk elektrik kaynağına ihtiyaç duyar. Terminal bloğu normalde cihazın içinde veya arkasında bulunur. Tüm dahili kablolar ve güç kablosu terminal bloğuna bağlanır. Terminal bloğu, cihaza güç sağlayan güç kablosunun sonundadır. Elektrik kablolarını bunlara bağlamak için konektörler vardır.
Elektrik:
| Anma gerilimi | 300V / 320V |
| Anma akımı | 15A / 20A |
| Yalıtım direnci | 500 milyon | ¸ / DC500V |
| Dayanma gerilimi | AC2000V / 1dk |
| Tel aralığı | 28-12AWG 2,5mm² |
| dönme momenti | 0.5nM (4.43Lb.in) |
| Şerit uzunluğu | 7-8mm |

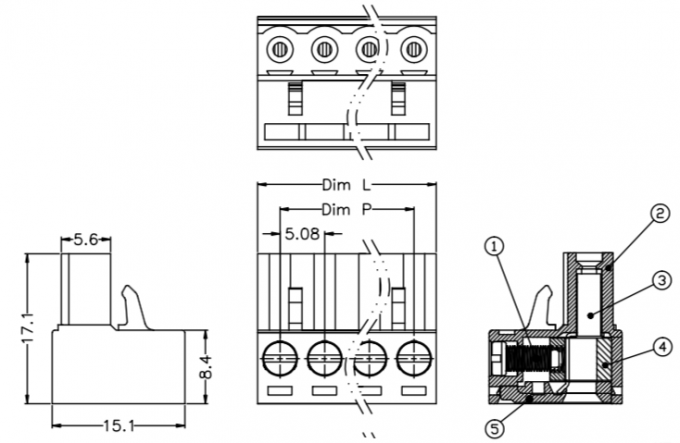

Boyut (mm):
| Dim P | Dim L | |
| 2-6P | 0.10 ± | 0.15 ± |
| 7-12P | 0.20 ± | 0.20 ± |
| 13-18P | 0.25 ± | 0.30 ± |
| 19-24P | 0.30 ± | 0.40 ± |
Terminal bloğunun cihazınızda herhangi bir soruna yol açtığını düşünüyorsanız, test etmek için aşağıdaki adımları takip edebilirsiniz:
1. Önlem alınız: Kontrol paneli anahtarını KAPALI konumuna getirerek güç kaynağını kapatın. Cihazınızın güç kablosunu prizden çekin (varsa).
2. Terminal bloğunu bulun: Cihazın elektrik kablosunun cihaza girdiği kapağı çıkarın. Güç kablosunu izleyin, terminal kutusunu en sonunda bulacaksınız.
3. Terminal bloğunu görsel olarak test edin: Herhangi bir çatlak veya aşınmış tel varsa dikkatli olun. Yanmış ya da gevşek telleri de kontrol edin. Bu sorunlardan herhangi birini görürseniz, terminal bloğunu değiştirin.
4. Terminal bloğunu ayırın: Güç kaynağı kapalıyken, terminal bloğu için montaj vidalarını sökün. Telleri, bağlandıkları terminalleri belirten maskeleme bantlarıyla etiketleyin. Tel konnektörlerini sökerek çıkarınız. Topraklama kablosunu bloktan ayırın. Terminal bloğunu çekerek ayırın.
