Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | SMD terminal bloğu | Konut: | PA66(UL94V-0) |
|---|---|---|---|
| Lehim Pimi: | Pirinç, kalay kaplama | Renk: | Özelleştirilmiş |
| Yapı: | SMD | Başvuru: | LED lamba |
| Vurgulamak: | Baskılı devre kartı konnektörü,pcb terminal konnektörü |
||
LED için kullanılan WAGO2060 için 4.0mm SMD terminal bloğu yerine
Açıklama:
Pano konnektörü için yüksek hassasiyetli LED kart, tam otomatik yama makinesi ve yüksek sıcaklık reflow kaynak teknolojisi, yüksek elastik bakır alaşımlı malzeme ile temas malzemesi, 1000'den fazla kez ömür boyu, maksimum akım 9A dayanabilir.
Neden bir terminal bloğuna ihtiyacınız var?
• Diğer konnektör tipleri ile karşılaştırıldığında maliyeti düşüktür
• Düşük ve orta frekanslarda bir amperden birkaç yüz amperlik bir fraksiyona kadar akım taşıyan devreler için ürünlere kolayca tasarlanabilir.
• Terminaller sahada tekrar kullanılabilir, bu da genellikle standart el aletleri ile tellerin veya ekipmanın değiştirilmesine izin verir.
• Vida terminalleri genellikle tellerin uçlarına uygulanacak özel bir bağlantı konnektörünün gerekliliğinden kaçınırlar .
Uygulamalar:
LED lamba.
Elektrik ve mekanik:
| Voltaj derecesi | 150V (UL), 250V (IEC) |
| Güncel Beğeni | 7A, 9A |
| Yalıtım direnci | 500 milyon | ¸ / DC500V |
Kontak direnci | Maksimum 20 mΩ |
| Dayanma gerilimi | AC1500V / 1dk |
| Tel aralığı | 24-18AWG 0,75 mm² |
| Şerit uzunluğu | 7mm |
| Çalışma sıcaklığı | -30 ℃ ~ 105 ℃ |
| Lehim sıcaklığı | 250 ℃ ± 5 ℃ / 5S |

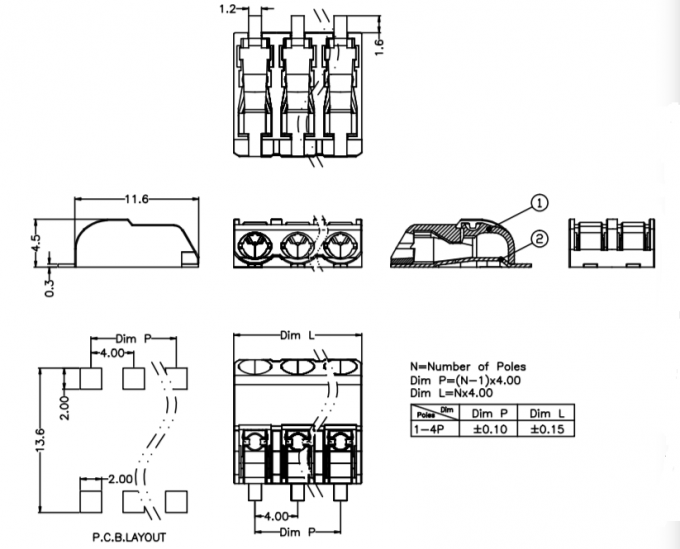

Boyut (mm):
Terminal blokları seçim kılavuzu:
Bloklar arasındaki fark, yanlış tip kullanılıyorsa veya doğru şekilde bağlanmamışsa sorunlara yol açabilir. Aşağıdaki tavsiyeyi takip edin:
• Ne tür bir bağlantı gerektirdiğini görmek için üzerinde çalıştığınız elektrikli ekipmana bakın; normalde vidalı veya fişli bir bağlantıya sahip olursunuz. Vidalı kablolar terminal bloğunun içine yerleştirilir ve yerine vidalanırlar ve bunlar yüksek voltaj koruması gerektirmeyen ekipmanlarda en yaygın olanlardır. Vidalı bağlantıdaki bir varyasyon, bir yay mekanizması ile yerinde tutulur. Bu konektör iş için harcanan süreyi azaltabilir, çünkü vidayı çıkarmak ve değiştirmek yerine sadece yerine klipsleyin.
Bir plug-in bağlantı telin sonunda bir erkek terminali vardır. Bu terminal, terminal bloğundaki dişi bağlantı noktasına bağlanır ve güvenli bir bağlantı oluşturur. Geçmeli bloklar, otomobillerin sigorta kutularında yaygın olarak kullanılmaktadır.
• Gerekli bağlantı türünü öğrendikten sonra, gereksinimlerinize uygun bir terminal bloğu bulmanız gerekir. Bağlantı için hangi boşluğa sahip olduğunuzu ve kaç tane kabloya bağlanmanız gerektiğini düşünün. Terminal blokları çeşitli şekillerde ve boyutlarda temin edilir, böylece ihtiyaçlarınız için uygun olanı bulabilmeniz gerekir.
• Doğru derecelendirmeyi kesin. 3A, 5A, 15A veya 30A terminal blokları geniş çapta kullanılabilir ve en güçlü ekipmanın çalışmasına izin vermek için gerçekleştireceği en yüksek akım seviyesini karşılayan ürünü satın almak isteyeceksiniz.
