| Diğer isim: | DPDT güç rölesi | İletişim Derecelendirmeleri: | 7A 240VAC; 10A 250VAC |
|---|---|---|---|
| Maksimum anahtarlama gerilimi: | 250VAC/30VDC | Maksimum anahtarlama akımı: | 15a |
| Maksimum anahtarlama gücü: | 2770VA/240W | İlk temas direnci: | 100mΩMaksimum 6VDC 1A'da |
| Yaşam beklentisi elektrik: | 100.000 İşlem (nominal yük) | İletişim malzemesi: | Ag alaşımı |
| Vurgulamak: | elektromanyetik güç rölesi,minyatür sinyal rölesi |
||

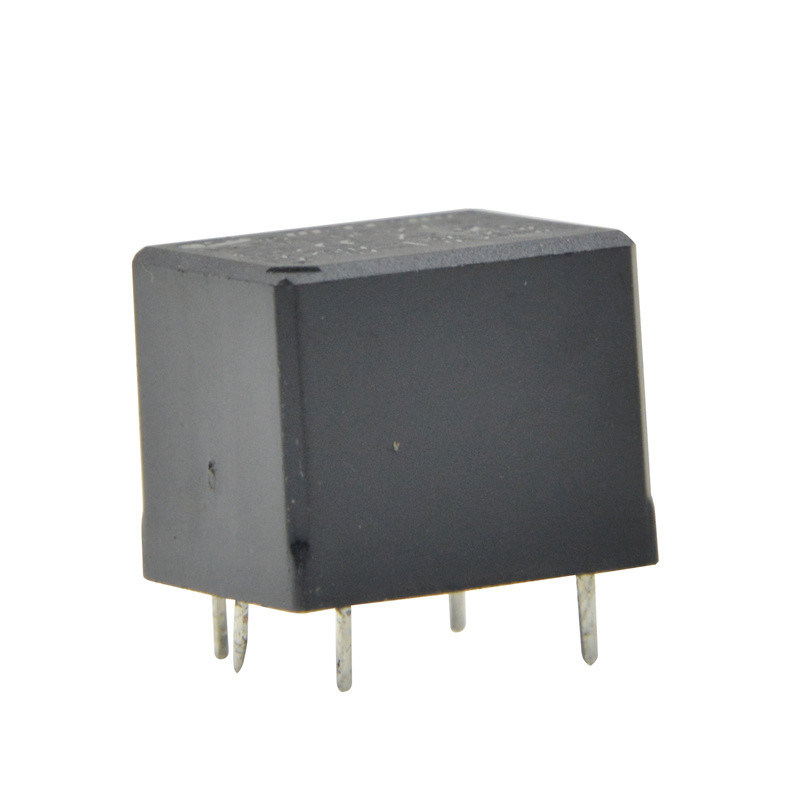

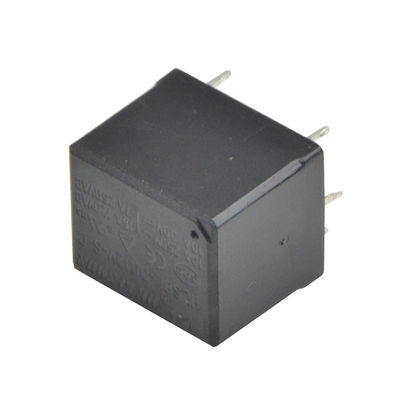

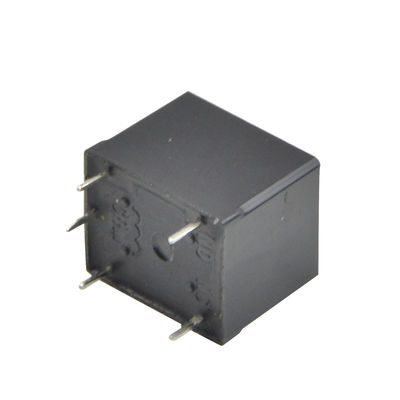

Evrensel PCB monte röle T73 10A 250VAC 5PIN SPDT, 19 * 15.5 * 15.8mm
Açıklama:
Röle, iki devreyi elektriksel olarak izole etmek ve manyetik olarak bağlamak için kullanılan elektromanyetik bir cihazdır. Çok kullanışlı aygıtlardır ve bir devrenin tamamen ayrıyken bir diğerini değiştirmesine izin verir. Bunlar genellikle çok yüksek voltajda çalışan bir elektrik devresine (düşük voltajda çalışan) bir elektronik devre bağlamak için kullanılırlar. Örneğin, bir röle bir 230V AC şebeke devresini değiştirmek için 5V DC bir akü devresi yapabilir. Böylelikle küçük bir sensör devresi, bir fan veya elektrik ampulünü çalıştırabilir.
Bir röle anahtarı iki kısma ayrılabilir: giriş ve çıkış. Giriş bölümü, bir elektronik devrenin küçük bir gerilimi uygulandığında manyetik alan üreten bir bobine sahiptir. Bu voltaj çalışma voltajı olarak adlandırılır. Yaygın olarak kullanılan röleler 6V, 9V, 12V, 24V vb. Gibi farklı çalışma gerilimi konfigürasyonlarında mevcuttur. Çıkış bölümü, mekanik olarak bağlanan veya bağlantısını kesen kontaktörlerden oluşur. Temel bir rölede üç kontaktör vardır: normalde açık (NO), normalde kapalı (NC) ve ortak (COM). Giriş durumunda, COM NC'ye bağlanır. Çalışma gerilimi uygulandığında röle bobini enerjilenir ve COM kontağı NO'ya değiştirir. Farklı röle yapılandırmalarına sahip olan farklı röle konfigürasyonları SPST, SPDT, DPDT vb. Kontaktörlerin uygun kombinasyonunu kullanarak, elektrik devresi açılabilir ve kapatılabilir. Bir röle anahtarının yapısı hakkında iç detaylar alın.
Tek Kutuplu Çift Atış (SPDT):
Bu röle, bir çift bobin iğnesi, bir ortak pim, bir normalde açık (NO) pim ve bir normalde kapalı (NC) pimden oluşan 5 terminal pini içerir. Röle etkinleştirilmediğinde, ortak pim NC pimine temas eder ve etkinleştirildiğinde, ortak pim NC pim ile temastan kopar ve daha sonra NO pini ile temas eder. Ayrıca, röle devre dışı bırakıldığında (aktive edilmiş durumdayken), genel pim, NO pini ile temastan kopar ve NC pim ile temas halinde geri döner.
Uygulamalar:
Röleler, özellikle galvanik izolasyon istenildiğinde, düşük güç devresi ile yüksek güç veya yüksek voltaj devresinin kontrol edilmesi gerektiğinde kullanılır. Rölelerin ilk uygulaması uzun telgraf çizgilerinde, bir ara istasyonda alınan zayıf sinyalin bir kontağı kontrol edip, daha fazla aktarım için sinyali yeniden üretebildiği. Yüksek voltajlı veya yüksek akımlı cihazlar küçük, alçak gerilim kabloları ve pilot anahtarları ile kontrol edilebilir. Operatörler yüksek voltaj devresinden izole edilebilir. Mikroişlemciler gibi düşük güç tüketen cihazlar, elektrik yüklerini doğrudan tahrik özelliklerinin ötesinde kontrol etmek için röleleri çalıştırabilirler. Bir otomobilde, bir marş motoru, marş motorunun yüksek akımının, küçük kablolarla ve kontak anahtarındaki kontaklarla kontrol edilmesini sağlar.
Genel veri:
| İletişim Formu | 1A / 1B / 1C |
| Yalıtım direnci | 100MΩMin at500VDC |
| Açık kontaklar arasındaki dielektrik dayanım | 750VAC 50-60HZ (1 dakika) |
| Temas ve bobin arasındaki dielektrik dayanım | 1500VAC 50-60HZ (1 dakika) |
| Zaman işletmek | Maksimum 10ms |
| Bırakma süresi | Maksimum 5ms |
| Ortam sıcaklığı | -40 ° C ~ + 85 ° C |
| Şok direnci-Malfuction | 10G |
| Şok direnci-imha | 100 GRAM |
| Titreşim direnci | 10-55Hz, 1.5mm çift genişlik |
| Ortam nemi | % 40-85 RH |
| Ağırlık | Yaklaşık 10g |
| Güvenlik standardı | UL, TÜV, CE, cqc |
Bobin verileri (@ 20 ° C)
Anma gerilimi (VDC) | Bobin direnci Ω (±% 10) | Maksimum Çalışma Gerilimi (VDC) | Min Çıkış Voltajı (VDC) | Max Uygulamalı Gerilim (VDC) | |||
| 0.36W | 0,45Wtan düşük (0.51W) | ||||||
| 3 | 25 | 20 | 2.25 | 0.15 | 3.9 | ||
| 5 | 70 | 55 | 3.75 | 0.25 | 6.5 | ||
| 6 | 100 | 80 | 4.5 | 0.3 | 7.8 | ||
| 9 | 225 | 180 | 6.75 | 0.45 | 11.7 | ||
| 12 | 400 | 320 | 9 | 0.6 | 15.6 | ||
| 24 | 1600 | 1280 | 18 | 1.2 | 31,2 | ||
| 48 | 6400 ±% 15 | 4500 ±% 15 | 36 | 2.4 | 62.4 | ||
Anahat boyutu (mm):
PCB kartı düzeni ve bağlantı şeması:
