| Diğer isim: | genel amaçlı güç rölesi | İletişim Derecelendirmeleri: | 10A 240VAC |
|---|---|---|---|
| Maksimum anahtarlama gerilimi: | 250VAC/110VDC | Maksimum anahtarlama akımı: | 10a |
| Maksimum anahtarlama gücü: | 2500VA/300W | İlk temas direnci: | 100mΩMaksimum 6VDC 1A'da |
| Yaşam beklentisi elektrik: | 100.000 İşlem (nominal yük) | İletişim malzemesi: | Ag alaşımı |
| Vurgulamak: | elektromanyetik güç rölesi,minyatür sinyal rölesi |
||

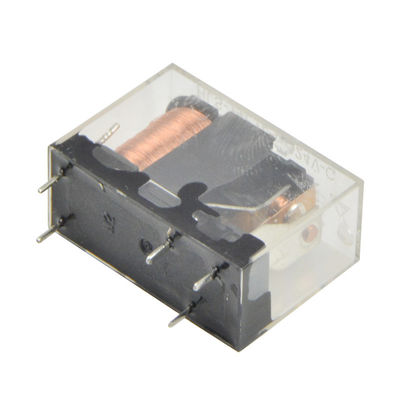

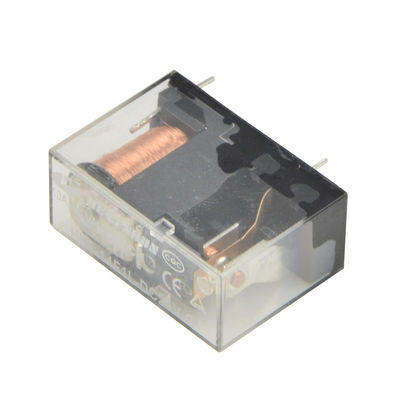

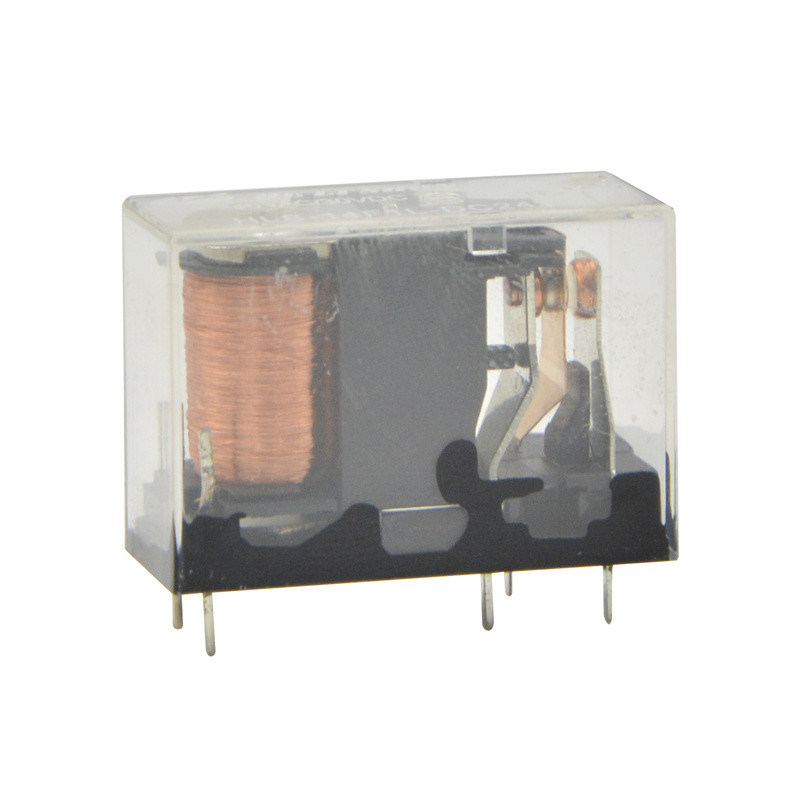

Mühürlü görünür 14F1 (OMRON G2R-1) elektromanyetik röle 10A 5pin
Açıklama:
Işığı açmak istediğinde ne yaparsın?
Şalterin üzerine basarsın… .bir parça metal çembere bağlar… .dadaaa ışık çalışır, Röleler tam olarak aynıdır… .a anahtar, bu anahtarın parmaklarınız tarafından tetiklenmemesi dışında bir devreyi bağlayan küçük bir metal parçası elektro mıknatıs tarafından tetiklenir. elektromıknatıs, bir demir parçanın etrafına sarılmış bir bakır bobintir, bu bobin küçük bir elektrik akımı aldığında, bir mıknatısa dönüşür, bu mıknatıs anahtarı mekanik olarak hareket ettirir ve anahtarı sizin için açıp kapatır.
Rölelerin ana kullanımı kontroldür ... normalde normal anahtarlar gibi, bir cihazı (büyük bir motor) AÇIK veya KAPALI durumuna kontrol edersiniz.
Avantajları:
Elektromıknatısa küçük bir sinyal göndererek anahtarı otomatik olarak kontrol edebilirsiniz, böylece bu sinyal su pompası motoru, çamaşır makinesi, asansör motoru gibi büyük bir cihazın devresini devreye sokar.
Elektronik kontrolörler çok düşük akım ve voltaj kullanırlar, bu nedenle (örneğin) büyük masa lambasını veya oda lambasını açmak veya bilgisayarınızı akıllı bir ev sisteminde yıkamak için… kontrol sinyalini alan bir kontrol devresi yaparsınız.
Uygulamalar:
Röleler, daha büyük akımı kontrol edecek daha küçük bir akımı değiştirmek için elektronikte kullanılır. Kullanıcının yüksek voltajı tutabilen kontrol edilen ana cihaza doğrudan temas etmesini önlerler. Bu cihazlar, büyük bir elektronik ekipman çalışması yapmak için kullanılan uzaktan kumanda ile karşılaştırılabilir.
Genel veri:
| İletişim Formu | 1A / 1C |
| Yalıtım direnci | 100MΩMin at500VDC |
| Açık kontaklar arasındaki dielektrik dayanım | 1000VAC 50-60HZ (1 dakika) |
| Temas ve bobin arasındaki dielektrik dayanım | 5000VAC 50-60HZ (1 dakika) |
| Zaman işletmek | Maksimum 15ms |
| Bırakma süresi | Maksimum 8ms |
| Ortam sıcaklığı | -30 ° C ~ + 70 ° C |
| Şok direnci-Malfuction | 10G |
| Şok direnci-imha | 100 GRAM |
| Titreşim direnci | 10-55Hz, 1.5mm çift genişlik |
| Ortam nemi | % 20-85 RH |
| Ağırlık | Yaklaşık 13g |
| Güvenlik standardı | TÜV, CE |
Bobin verileri (@ 20 ° C)
Anma gerilimi (VDC) | Bobin direnci Ω (±% 10) | Maksimum Çalışma Gerilimi (VDC) | Min Çıkış Voltajı (VDC) | Max Uygulamalı Gerilim (VDC) | |
| 0.53W | 0.72W | ||||
| 3 | 17 | 12.5 | 2.4 | 0.15 | 3.9 |
| 5 | 50 | 36 | 4 | 0.25 | 6.5 |
| 6 | 68 | 50 | 4.8 | 0.3 | 7.8 |
| 9 | 155 | 115 | 7.2 | 0.45 | 11.7 |
| 12 | 270 | 200 | 9.6 | 0.6 | 15.6 |
| 24 | 1100 | 820 | 19.2 | 1.2 | 31,2 |
| 48 | 4400 | 3300 | 38.4 | 2.4 | 62.4 |

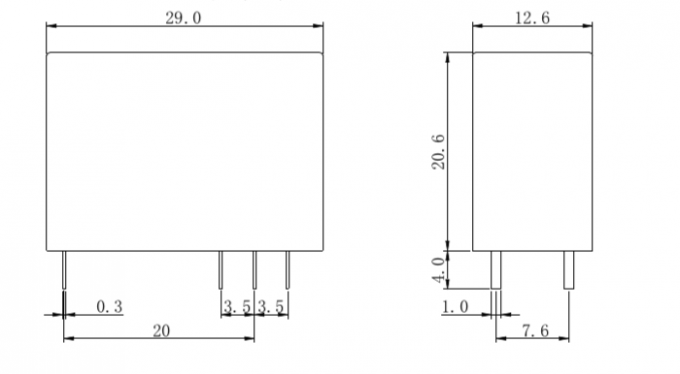

Anahat boyutu (mm):

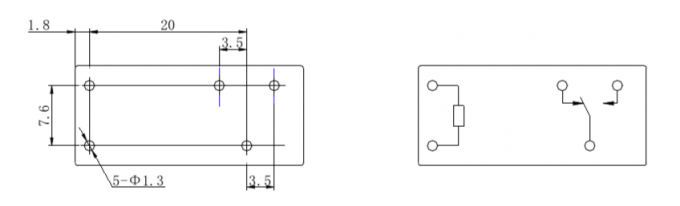

PCB kartı düzeni ve bağlantı şeması:
