Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Euroblok | Vidalar: | M2.5 çelik, Çinko kaplama, slot tipi |
|---|---|---|---|
| Konut: | PA66, UL94V-0 | Kelepçe: | Pirinç, Ni kaplama |
| Temas etmek: | Fosfor bronz, Ni kaplama | Kapak: | PA66, UL94V-0 |
| Vurgulamak: | vidalı terminal konnektörü,baskılı devre kartı konnektörü |
||
2EDG 7.62mm dişi fiş tipi terminal bloğu konektörü 2 ~ 24 direkleri
Açıklama:
Düşük voltajlı bir bağlantısız (veya takılabilir) konnektördür. "Combicon" olarak da bilinir; veya daha genel olarak bir "takılabilir terminal bloğu" veya bir "iki parçalı terminal bloğu" olarak
Kablo bağlantıları için terminal blokları. Ayrılabilen iki parçadaki terminal bloğu, kablo bağlantısı için bir parça ve PCB montajı için bir parça. Bu çözüm, kolayca bağlanma ve bağlantıyı kesmeyi sağlar.
Euroblock, bağlantı kablolarını sıkıştırmak için vidalı terminaller kullanan lehimsiz bir konnektördür. Teller bir kez kurulduktan sonra, tüm tertibat elektronik cihazda eşleşen bir sokete bağlanır. Euroblock'lar, her bir kabloyu tek tek açmak ve tekrar vidalamak yerine, sinyal kablolarının elektronik aygıta hızla bağlanabileceği veya bağlı olabileceği için değiştirdikleri terminal şeritlerinden daha uygundur.
Neden bir terminal bloğuna ihtiyacınız var?
• Vidalı klemensler, diğer tip konnektörlere kıyasla düşük maliyetlidir
• Düşük ve orta frekanslarda bir amperden birkaç yüz amperlik bir fraksiyona kadar akım taşıyan devreler için ürünlere kolayca tasarlanabilir.
• Terminaller sahada tekrar kullanılabilir, bu da genellikle standart el aletleri ile tellerin veya ekipmanın değiştirilmesine izin verir.
• Vida terminalleri genellikle tellerin uçlarına uygulanacak özel bir bağlantı konnektörünün gerekliliğinden kaçınırlar .
Uygulamalar:
mikrofon ve hat seviyesi ses sinyalleri için yaygın olarak kullanılan terminal bloğu kombinasyonu ve kontrol sinyalleri için.
Elektrik:
| Anma gerilimi | 300V / 400V |
| Anma akımı | 15A / 20A |
| Yalıtım direnci | 500 milyon | ¸ / DC500V |
| Dayanma gerilimi | AC2500V / 1dk |
| Tel aralığı | 28-12AWG 2,5mm² |
| dönme momenti | 0.4Nm (3.54Lb.in) |
| Şerit uzunluğu | 7-8mm |

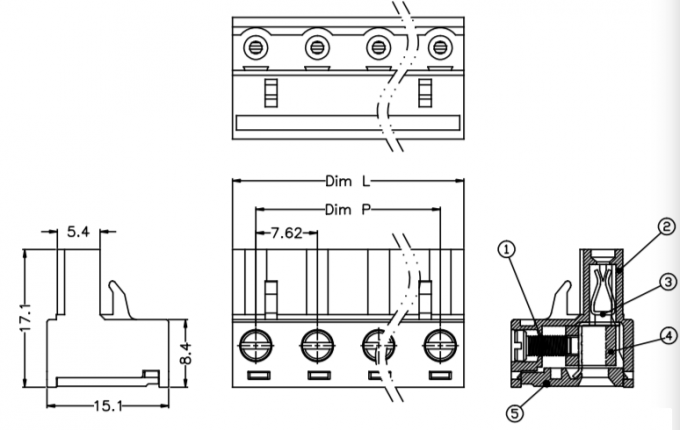

Boyut (mm):
| Dim P | Dim L | |
| 2-6P | 0.10 ± | 0.15 ± |
| 7-12P | 0.20 ± | 0.20 ± |
| 13-18P | 0.25 ± | 0.30 ± |
| 19-24P | 0.30 ± | 0.40 ± |
Terminal bloğunun cihazınızda herhangi bir soruna yol açtığını düşünüyorsanız, test etmek için aşağıdaki adımları takip edebilirsiniz:
1. Önlem alınız: Kontrol paneli anahtarını KAPALI konumuna getirerek güç kaynağını kapatın. Cihazınızın güç kablosunu prizden çekin (varsa).
2. Terminal bloğunu bulun: Cihazın elektrik kablosunun cihaza girdiği kapağı çıkarın. Güç kablosunu izleyin, terminal kutusunu en sonunda bulacaksınız.
3. Terminal bloğunu görsel olarak test edin: Herhangi bir çatlak veya aşınmış tel varsa dikkatli olun. Yanmış ya da gevşek telleri de kontrol edin. Bu sorunlardan herhangi birini görürseniz, terminal bloğunu değiştirin.
4. Terminal bloğunu ayırın: Güç kaynağı kapalıyken, terminal bloğu için montaj vidalarını sökün. Telleri, bağlandıkları terminalleri belirten maskeleme bantlarıyla etiketleyin. Tel konnektörlerini sökerek çıkarınız. Topraklama kablosunu bloktan ayırın. Terminal bloğunu çekerek ayırın.
