| Diğer isim: | Tek Haneli Sayısal Ekran | Ters Voltaj: | 5V |
|---|---|---|---|
| güç dağılımı: | 75mW | Çalışma sıcaklığı.: | -40~+85°C |
| Depolama sıcaklığı: | -40~+85°C | Ters akım: | 10μA |
| Vurgulamak: | Ortak Anot 7 Segment Display,yedi segmentli led ekran |
||
14mm (0.56 inç) kırmızı tek haneli ortak katot 7 segmentli ekran
Uygulama:
• Ev ve akıllı ev aletleri
• Ekran saati ve dijital kombinasyon
• Endüstriyel ve enstrümantal uygulamalar
• Sayısal durum
Seçim rehberi:
| Parça numarası | Renk Yayan (Malzeme) | Lens türü | Iv (ucd) @ 10mA | Açıklama | |
| Min. | Typ. | ||||
| CPS05613AR | Hiper kırmızı (AlGalnP) | Beyaz dağınık | 31000 | 97000 | Ortak katot, Rt. El ondalık |
| * 14000 | * 27000 | ||||
TA = 25 ℃ da Elektriksel / Optik özellikler
| Parametre | sembol | Renk Yayan | değer | birim | |
| Typ. | Maks. | ||||
| Tepe emisyonundaki dalga boyu IF = 10mA | λpeak | Hiper Kırmızı | 645 | - | mil |
| Baskın dalga boyu IF = 10mA | λdom | Hiper Kırmızı | 630 | - | mil |
| % 50 Spektral bant genişliği Φ REL MAX IF = 10mA | Δλ | Hiper Kırmızı | 28 | - | mil |
| kapasitans | C | Hiper Kırmızı | 35 | - | pF |
| İleri gerilim IF = 10mA | VF | Hiper Kırmızı | 1.85 | 2.35 | V |
| Ters akım (VR = 5 V) | İR | Hiper Kırmızı | - | 10 | uA |
Notlar:
1. Yukarıdaki baskın dalga boyu (λd), sıralama makinesinin kurulum değeridir. (Tolerans λd: ± 1nm.)
2. İleri gerilim: ± 0,1 V.
3. Dalga boyu değeri CIE127-2007 standartlarına göre izlenebilir.
4. Aşırı sürüş akımı ve / veya önerilen koşullardan daha yüksek çalışma sıcaklığı, ciddi ışık bozulmasına veya erken arızaya neden olabilir.
TA = 25 ℃ mutlak maksimum derecelendirme
| Parametre | sembol | değer | birim |
| Güç dağılımı | PD | 75 | mW |
| Ters akım | VR | 5 | V |
| Birleşme sıcaklığı | Tj | 115 | ℃ |
| Çalışma sıcaklığı | Üst | -40 ila +85 | ℃ |
| Depolama sıcaklığı | Tstg | -40 ila +85 | ℃ |
| Dc ileri akım | EĞER | 30 | mA |
| Tepe ileri akım | IFM | 185 | mA |
| Elektrostatik boşalma eşiği (HBM) | - | 3000 | V |
| Kurşun lehim sıcaklığı | 3-5 saniye boyunca 260 ℃ | ||
Notlar:
1. 1/10 Görev Döngüsü, 0.1ms Darbe Genişliği.
2. Paket tabanının 2mm altında.
3. Statik elektrik oluşumunu önlemek için üretim alanında% 40 ila% 60 arasında tutulan bağıl nem seviyelerinin kullanılması önerilir - Ref JEDEC / JESD625-A ve JEDEC / J-STD-033.

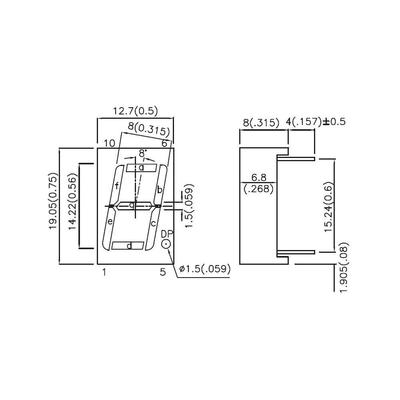

Boyut: (mm)
Notlar:
1. Tüm boyutlar milimetre (inç) cinsindendir, Tolerans, aksi belirtilmediği sürece ± 0.25 (0.01 ") 'dir.
2. Veri sayfasında açıklanan teknik özellikler, özellikler ve teknik veriler önceden haber verilmeksizin değiştirilebilir.

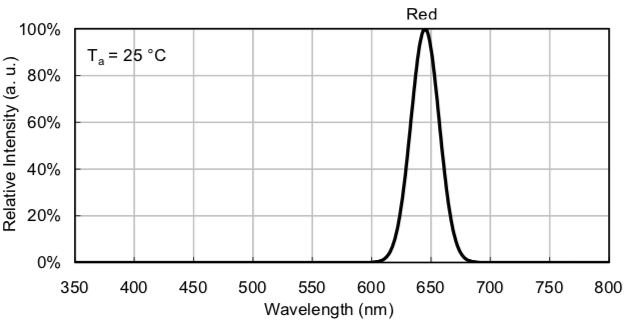

Teknik veri:

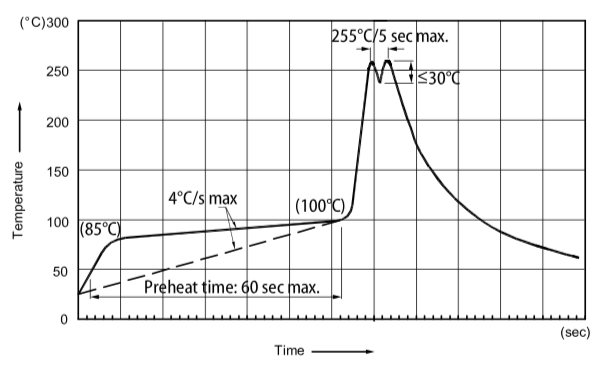

Tavsiye edilen dalga lehim profili:
Notlar:
1. Lehim dalgasına daldırmadan önce, 260 a maksimum lehim banyosu sıcaklığına maruz bırakılmadan önce 105 ℃ veya daha düşük ön ısıtma sıcaklığı (LED pimlerine bağlı bir termokupl ile ölçüldüğü şekilde) öner
2. En yüksek 5 sn (5 sn maks.) 245 ℃ ~ 255 ℃ arasındaki tepe dalga lehim sıcaklığı.
3. Sıcaklık 85 ℃ üzerinde iken epoksi reçinesine stres uygulamayın.
4. Fikstür, montaj sırasında ve lehimleme işlemi sırasında, bileşen üzerinde baskıya neden olmamalıdır.
5. SAC 305 lehim alaşımı tavsiye edilir.
6. Birden fazla dalga lehimleme geçişi yok.
7. Dalga lehimleme sırasında, PCB üst yüzey sıcaklığı 105 below altında tutulmalıdır.
