| Diğer isim: | 7 bölümlü gösterge | En yüksek emisyonda dalga boyu: | 645nm |
|---|---|---|---|
| Baskın dalga boyu: | 630nm | güç dağılımı: | 75mW |
| Ters Voltaj: | 5V | Kapasite: | 35pF |
| Vurgulamak: | Ortak Anot 7 Segment Display,yedi segmentli led ekran |
||
57mm (2.3 inç) Kırmızı Tek Haneli Ortak Katot 7 Segment Sayısal Ekran
Açıklama:
Yedi bölümlü ekran, daha karmaşık nokta vuruşlu ekranlara alternatif olan ondalık sayıları görüntülemek için kullanılan bir elektronik ekran cihazıdır.
Özellikler:
• 2.3 inç hane yüksekliği
• Düşük akım operasyonu
• Mükemmel karakter görünümü
• PC kartlarına veya soketlerine kolay montaj
• Çok renkli mevcut
• Mekanik olarak sağlam
• Standart: gri yüz, beyaz segment
• RoHS uyumlu
Seçim rehberi:
| Parça numarası | Renk Yayan (Malzeme) | Lens türü | Iv (ucd) @ 10mA | Açıklama | |
| Min. | Typ. | ||||
| CPS23011AR | Hiper kırmızı (AlGalnP) | Beyaz dağınık | 255000 | 440000 | Ortak katot, Rt. El ondalık |
| * 52000 | * 120000 | ||||
TA = 25 ℃ da Elektriksel / Optik özellikler
| Parametre | sembol | Renk Yayan | değer | birim | |
| Typ. | Maks. | ||||
| Tepe emisyonundaki dalga boyu IF = 10mA | λpeak | Hiper Kırmızı | 645 | - | mil |
| Baskın dalga boyu IF = 10mA | λdom | Hiper Kırmızı | 630 | - | mil |
| % 50 Spektral bant genişliği Φ REL MAX IF = 10mA | Δλ | Hiper Kırmızı | 28 | - | mil |
| kapasitans | C | Hiper Kırmızı | 35 | - | pF |
| İleri gerilim IF = 10mA | VF | Hiper Kırmızı | 1.85 | 2.35 | V |
| Ters akım (VR = 5 V) | İR | Hiper Kırmızı | - | 10 | uA |
Notlar:
1. Yukarıdaki baskın dalga boyu (λd), sıralama makinesinin kurulum değeridir. (Tolerans λd: ± 1nm.)
2. İleri gerilim: ± 0,1 V.
3. Dalga boyu değeri CIE127-2007 standartlarına göre izlenebilir.
4. Aşırı sürüş akımı ve / veya önerilen koşullardan daha yüksek çalışma sıcaklığı, ciddi ışık bozulmasına veya erken arızaya neden olabilir.
TA = 25 ℃ mutlak maksimum derecelendirme
| Parametre | sembol | değer | birim |
| Güç dağılımı | PD | 75 | mW |
| Ters akım | VR | 5 | V |
| Birleşme sıcaklığı | Tj | 115 | ℃ |
| Çalışma sıcaklığı | Üst | -40 ila +85 | ℃ |
| Depolama sıcaklığı | Tstg | -40 ila +85 | ℃ |
| Dc ileri akım | EĞER | 30 | mA |
| Tepe ileri akım | IFM | 185 | mA |
| Elektrostatik boşalma eşiği (HBM) | - | 3000 | V |
| Kurşun lehim sıcaklığı | 3-5 saniye boyunca 260 ℃ | ||
Notlar:
1. 1/10 Görev Döngüsü, 0.1ms Darbe Genişliği.
2. Paket tabanının 2mm altında.
3. Statik elektrik oluşumunu önlemek için üretim alanında% 40 ila% 60 arasında tutulan bağıl nem seviyelerinin kullanılması önerilir - Ref JEDEC / JESD625-A ve JEDEC / J-STD-033.

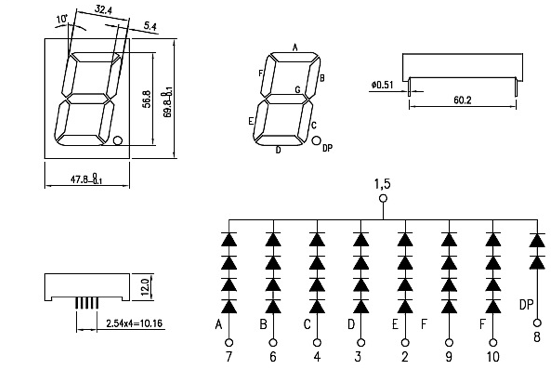

Boyut: (mm)
Notlar:
1. Tüm boyutlar milimetre (inç) cinsindendir, Tolerans, aksi belirtilmediği sürece ± 0.25 (0.01 ") 'dir.
2. Veri sayfasında açıklanan teknik özellikler, özellikler ve teknik veriler önceden haber verilmeksizin değiştirilebilir.
Delikli ekran montaj yöntemi sayesinde:

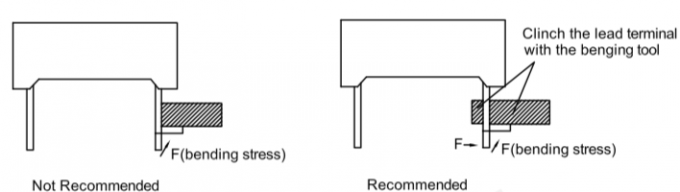

Kurşun Şekillendirme
Bileşen uçlarını el ile uygun aletler olmadan bükmeyin.
Uçlar, ucun üst kısmı sıkıca bükülerek bükülme kuvveti plastik gövdeye uygulanmayacak şekilde bükülmelidir.
