Elektrik Kablolama için 8.5mm Bariyer Terminal Bloğu Konnektörü Tek Pitch

8.5mm bariyer klemens konnektörü 2 ~ 24 kutuplu, tek kademeli

Açıklama:

Terminal bloğu telleri sabitlemek veya sonlandırmak için kullanılır. Genellikle kabloları bir şebekeye ya da elektrik anahtarlarına ve elektrik şebekesine giden prizlere bağlamak için kullanılır.

Bir terminal bloğu, tellerin metal parçaya bir vida ile sıkıştırıldığı vidalı bir elektrik konnektördür. Birden fazla devrenin başka bir devreye bağlanmasına izin veren bir konnektördür. Genellikle farklı bileşenleri bağlamak için tasarlanmış iki uzun alüminyum veya bakır şerit içerir. Bu şeritler, bağlı bileşenlere gönderilen güç dağıtımı için bir veri yolu çubuğu oluşturur. Bir bariyer şeridi, birkaç vida terminalinden oluşur.

Tel, doğrudan bir vida başının altına sarılabilir, bir vida ile tele karşı zorlanmış bir metal plaka tarafından tutulabilir veya bir metal borunun yan tarafındaki bir ayar vidası tarafından tutulabilir. Tel, doğrudan izolasyondan arındırılabilir ve bir vida başlığının altına veya terminale yerleştirilebilir. Aksi takdirde, önce bir uç kısmına sokulabilir, daha sonra terminale yerleştirilebilir veya başka bir bağlantı pabucuna takılabilir. Daha sonra vida kafasının altına sabitlenir.

Vidalı klemensler, diğer tip konnektörlere kıyasla düşük maliyetlidir ve düşük ila orta frekanslarda bir amperden birkaç yüz amperlik bir fraksiyona kadar akım taşıyan devreler için ürünlere kolayca tasarlanabilir. Terminaller, sahada standart olarak standart olarak kullanılan el aletleri ile tellerin veya ekipmanın değiştirilmesine izin vererek kolayca kullanılabilir. Vida terminalleri genellikle tellerin uçlarına uygulanacak özel bir bağlantı konnektörünün gerekliliğinden kaçınırlar .

Malzeme:

Uygulamalar:

Terminal blokları ve bariyer şeritleri kullanan birçok uygulama vardır. Vidalı tip terminaller, bir dalgalanma koruyucusu gibi bir şasi toprağını bağlamak için sıklıkla kullanılır. Birçok genel adres sistemi, bunları hoparlörler ve diğer girişler ve çıkışlar için kullanır. Vidalı klemensler, elektrik kablolarında, anahtarları bağlamak ve ana cihazları evdeki fişlere bağlamak için çok yaygın olarak kullanılmaktadır.

Baskılı devre kartı (PCB) klemensleri, uygun boyut ve uzunluktaki bakır alaşımlı bir pimle özel olarak tasarlanmıştır ve elektrik sinyallerinin ve akımın PCB'lere ve elektrikli ekipmanlara akmasını sağlamak için lehimlenecek baskılı devre kartlarına yerleştirilebilir. Bazı tasarımlar, erimiş lehimin akışının, levhanın devre izleri ile uygun güçle kontrol edilmesi veya beslenmesi anlamına gelen elektrikli ekipman arasında daha iyi bir bağlantıya dayanmasını sağlayan özellikler sağlar.

Kurulum:

Vida bağlantısının montajı, yalıtımın uygun şekilde çıkarılmasını, tüm tel şeritlerinin tutulmasını ve vidanın yeterli şekilde sıkılmasını sağlamak için işçiliğe biraz özen gösterilmesini gerektirir. Tel çapı, vidanın boyutuna göre küçükse, tel, vidanın aşırı sıkılmasıyla kesilebilir. Bir tel bir vida hareketiyle iki plaka arasında sıkıştırıldığında bu durum daha az olasıdır. Tel şeritleri, vida başı tarafından temel bir vida terminalinde bulunmayabileceğinden, kordonlu kablolar terminallerin köprülenmesini önlemek için bir halka şeklinde kıvrılabilirler; Bu kısmen “çıplak” bir tel sonlandırmanın ekonomisini dengelemektedir.

Teller kıvrılabilirken, bir vida terminaline yerleştirilmeden önce lehimle sıkı bir şekilde tutturulmamalıdır, çünkü yumuşak metal soğuk akacaktır, bu da gevşek bir bağlantıya ve olası bir yangın tehlikesine yol açacaktır. Vidalı konnektörler, takma zamanında yeterince sıkılmamışsa bazen gevşer. Yeterli sıkma torkunun doğrulanması, kalibre edilmiş kurulum araçları ve uygun eğitim gerektirir.

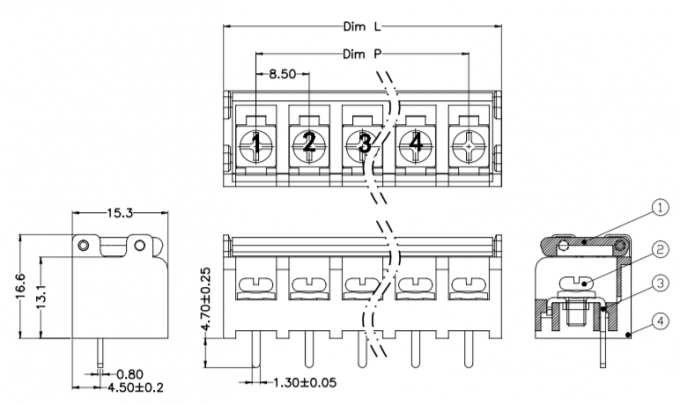

Boyut (mm):
