Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | euroblok konektörü | Renk: | Yeşil, siyah, Turuncu, Gri, Kırmızı, Beyaz, Mavi |
|---|---|---|---|
| Saha: | Tek adım ve çift adım | Kutup Sayısı: | 2~24P |
| Lehimleme sıcaklığı: | 250°C ±5°C / 5S | Çalışma Sıcaklığı: | -40°C～+105°C |
| Vurgulamak: | vida terminal bağlantısı,basılı devre kartı konektörü |
||

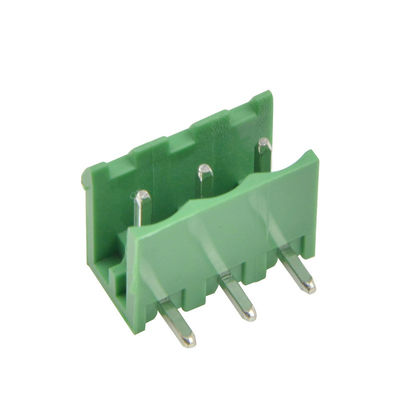

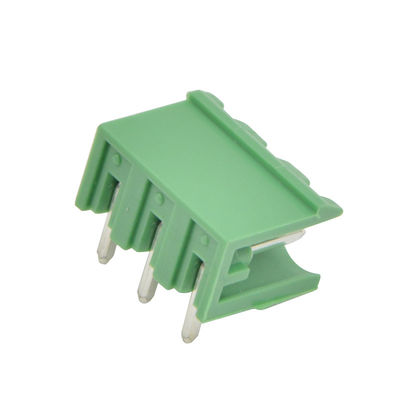

5.08mm 2EDG terminal bloğunda erkek PCB fiş 2 ~ 24 kutup
Açıklama:
Kablo bağlantısı için terminal blokları. Kablo bağlantısı için bir kısım ve PCB montajı için bir kısım.Bu çözüm kolayca bağlanmasını ve koparılmasını sağlar.
Terminal blokları, düşük voltajlı bağlantı kesilebilir (veya fişlenebilir) bir konektördür.
Terminal bloğu normalde cihazın ön veya arka tarafında bulunur. Tüm iç teller ve güç kablosu terminal bloğuna bağlanır.Terminal bloğu cihaz güç sağlayan güç kablosunun sonundaElektrikli kabloları bağlamak için konektörleri var.
Uygulamalar:
Terminal blokları, 240 voltluk güç kaynağına ihtiyaç duyan neredeyse tüm elektrikli aletlerde kullanılır.Isıtma elemanlarının 240 voltluk elektrik kaynağına ihtiyacı var..
Elektrikli:
| Konut | PA66, UL94V-0 |
| Pin başlığı | Bakır, teneke kaplama |
| İsimlendirilmiş voltaj | 300V / 320V |
| Rütbeli akım | 15A / 20A |
| İzolasyon direnci | 500MΩ/DC500V |
| Dayanıklı voltaj | AC2000V/1 dakikalık |
Boyut: ((mm)
| Sıfır P | Dim L | |
| 2-6P | ±0.10 | ±0.15 |
| 7-12P | ±0.20 | ±0.20 |
| 13-18P | ±0.25 | ±0.30 |
| 19-24P | ±0.30 | ±0.40 |
Doğru terminal bloğu nasıl seçilir?
Eğer yanlış bir tip kullanılırsa veya düzgün bir şekilde bağlanmazsa bloklar arasındaki fark sorunlara yol açabilir.
•Çalışmakta olduğunuz elektrikli ekipmanlara bakarak, hangi tür bir bağlantıya ihtiyaç duyduğunu görebilirsiniz; normalde bir vida veya fiş bağlantısı olacaktır.Vuruşlu teller terminal bloğunun içine yerleştirilir ve konuma vurulur, ve yüksek gerilim koruması gerektirmeyen ekipmanlar için en yaygın olanlardır.Bu konektör iş için harcanan zamanı azaltabilir çünkü sadece vidaları çıkarıp değiştirmek yerine yerine yerine bağlarsınız..
Plug-in bağlantısı, kablonun sonunda bir erkek terminaline sahiptir. Bu terminal terminal bloğundaki dişi bağlantıya bağlanır ve güvenli bir bağlantı oluşturur.Plug-in blokları genellikle otomobillerin sigorta kutularında kullanılır.
•İhtiyaç duyduğunuz bağlantı türünü bildiğinizde, gereksinimlerinize uyan bir terminal bloğu bulmanız gerekir.Bağlantı için ne kadar alanınız olduğunu ve kaç telin bağlanması gerektiğini düşünün. Terminal blokları çeşitli şekillerde ve boyutlarda sunulur, bu nedenle ihtiyaçlarınıza uygun birini bulabilmelisiniz.
• C3A, 5A, 15A veya 30A terminal blokları yaygın olarak mevcuttur.Ve en güçlü ekipmanların çalışmasına izin vermek için en yüksek akım seviyesini karşılayan bir tane satın almak isteyeceksiniz..
