Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | elektrik terminal bloğu konnektörleri | Konut: | PA66(UL94V-0) |
|---|---|---|---|
| kamış: | Fosfor bronz, Ni kaplamalı veya paslanmaz çelik | PIN başlığı: | Pirinç, kalay kaplama |
| Vidalar: | M2.0, Çelik, Çinko kaplama | Tork: | 0,2Nm(1,77Lb.inç) |
| Vurgulamak: | vidalı terminal konnektörü,pcb terminal konnektörü |
||

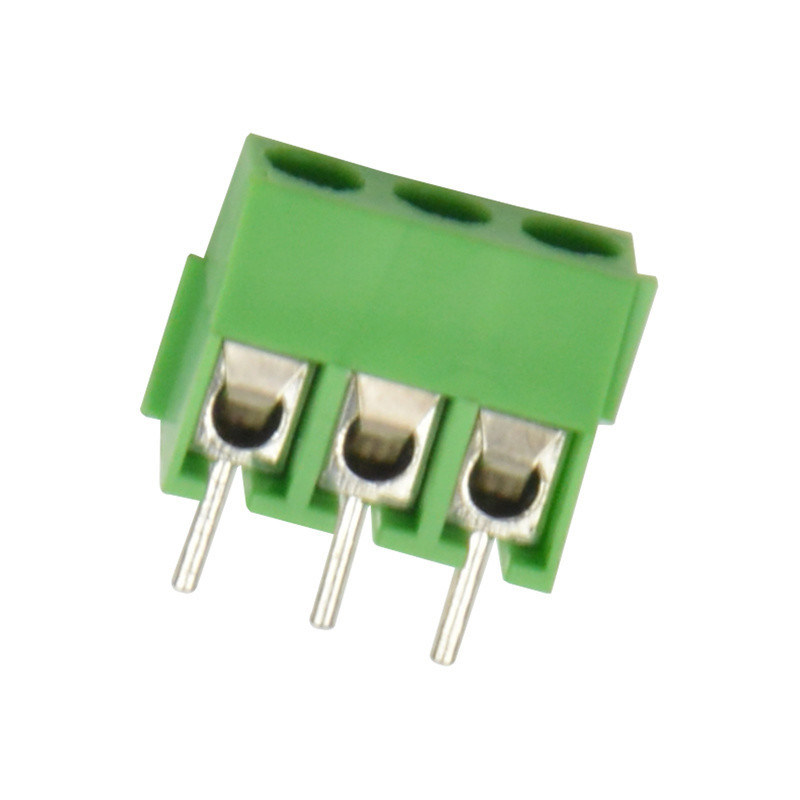

3.5mm PCB evrensel elektronik blok konnektörü, 2 ~ 24 kutup
Açıklama:
PCB klemensleri, baskılı devre kartlarına (PCB) monte edilen ve iki veya daha fazla kabloyu birbirine bağlayan modüler, yalıtılmış cihazlardır. Terminal blokları, telleri sabitlemek ve / veya sonlandırmak için kullanılır ve en basit haliyle, uzun bir şerit içinde düzenlenen birkaç ayrı terminalden oluşur. Terminaller, kabloları bir toprağa bağlamak için veya elektrik anahtarları ve prizleri ana şebekeye bağlamak için elektrik gücü durumunda kullanışlıdır.
PCB üniversal vidalı terminal bloğu, 3,5 mm, 3,81 mm, 5,0 mm, 5,08 mm, 6,35 mm, 7,5 mm, 7,62 mm, 9,5 mm, 10,0 mm ve 10,16 mm gibi farklı eğimlere sahiptir. Ayrıca, tek parça, çift katlı ve üç katlı olarak tasarlanan 90 °, 135 ° ve 180 ° 'lik satırları eklemek için üç çeşidi vardır.
Diğer konnektör tipleri ile karşılaştırıldığında, klemensler maliyet açısından düşüktür. Ayrıca, standart el aletleri ile tellerin veya ekipmanın değiştirilmesine izin vererek sahada yeniden kullanılabilir. Genellikle tellerin uçlarına uygulanacak özel bir bağlantı konnektörü gereksinimini ortadan kaldırır .
Uygulamalar:
Terminal blokları, 240 volt güç kaynağına ihtiyaç duyan hemen hemen tüm elektrikli cihazlarda kullanılır.
Elektrik ve mekanik:
| Voltaj derecesi | 300V (UL), 130V (IEC) |
| Güncel Beğeni | 16A, 10A |
| Yalıtım direnci | 500 milyon | ¸ / DC500V |
| Dayanma gerilimi | AC1250V / 1dk |
| Tel aralığı | 24-18AWG 1,0 mm² |
| Şerit uzunluğu | 5-6mm |
| Çalışma sıcaklığı | -40 ℃ ~ 105 ℃ |
| Lehim sıcaklığı | 250 ℃ ± 5 ℃ / 5S |

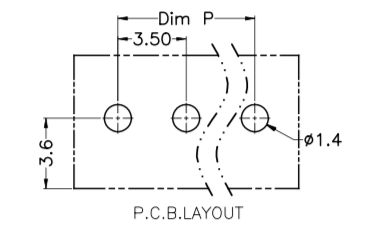

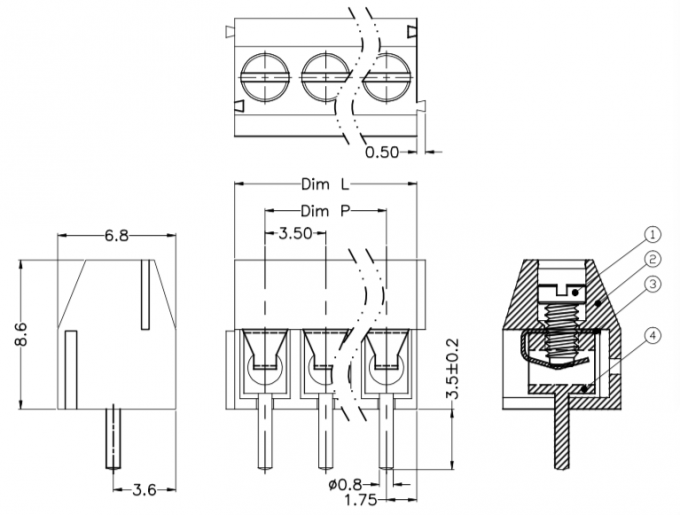

Boyut (mm):
| Dim P | Dim L | |
| 2-6P | 0.10 ± | 0.15 ± |
| 7-12P | 0.20 ± | 0.20 ± |
| 13-18P | 0.25 ± | 0.30 ± |
| 19-24P | 0.30 ± | 0.40 ± |
Terminal blokları seçim kılavuzu:
PCB klemensleri, yapı tipine ve cihaz tipine göre sınıflandırılabilir.
Bloklar arasındaki fark, yanlış tip kullanılıyorsa veya doğru şekilde bağlanmamışsa sorunlara yol açabilir. Aşağıdaki tavsiyeyi takip edin:
• Ne tür bir bağlantı gerektirdiğini görmek için üzerinde çalıştığınız elektrikli ekipmana bakın; normalde vidalı veya fişli bir bağlantıya sahip olursunuz. Vidalı kablolar terminal bloğunun içine yerleştirilir ve yerine vidalanırlar ve bunlar yüksek voltaj koruması gerektirmeyen ekipmanlarda en yaygın olanlardır. Vidalı bağlantıdaki bir varyasyon, bir yay mekanizması ile yerinde tutulur. Bu konektör iş için harcanan süreyi azaltabilir, çünkü vidayı çıkarmak ve değiştirmek yerine sadece yerine klipsleyin.
Bir plug-in bağlantı telin sonunda bir erkek terminali vardır. Bu terminal, terminal bloğundaki dişi bağlantı noktasına bağlanır ve güvenli bir bağlantı oluşturur. Geçmeli bloklar, otomobillerin sigorta kutularında yaygın olarak kullanılmaktadır.
• Gerekli bağlantı türünü öğrendikten sonra, gereksinimlerinize uygun bir terminal bloğu bulmanız gerekir. Bağlantı için hangi boşluğa sahip olduğunuzu ve kaç tane kabloya bağlanmanız gerektiğini düşünün. Terminal blokları çeşitli şekillerde ve boyutlarda temin edilir, böylece ihtiyaçlarınız için uygun olanı bulabilmeniz gerekir.
• Doğru derecelendirmeyi kesin. 3A, 5A, 15A veya 30A terminal blokları geniş çapta kullanılabilir ve en güçlü ekipmanın çalışmasına izin vermek için gerçekleştireceği en yüksek akım seviyesini karşılayan ürünü satın almak isteyeceksiniz.
