Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | PCB terminal bloğu konnektörü | Konut: | PA66(UL94V-0) |
|---|---|---|---|
| kablo koruyucu: | Fosfor bronz, Ni kaplamalı veya paslanmaz çelik | Lehim Pimi: | Pirinç, kalay kaplama |
| Vidalar: | M2.5, Çelik, Çinko kaplama | Renk: | Özelleştirilmiş |
| Vurgulamak: | vida terminal bağlantısı,basılı devre kartı konektörü |
||

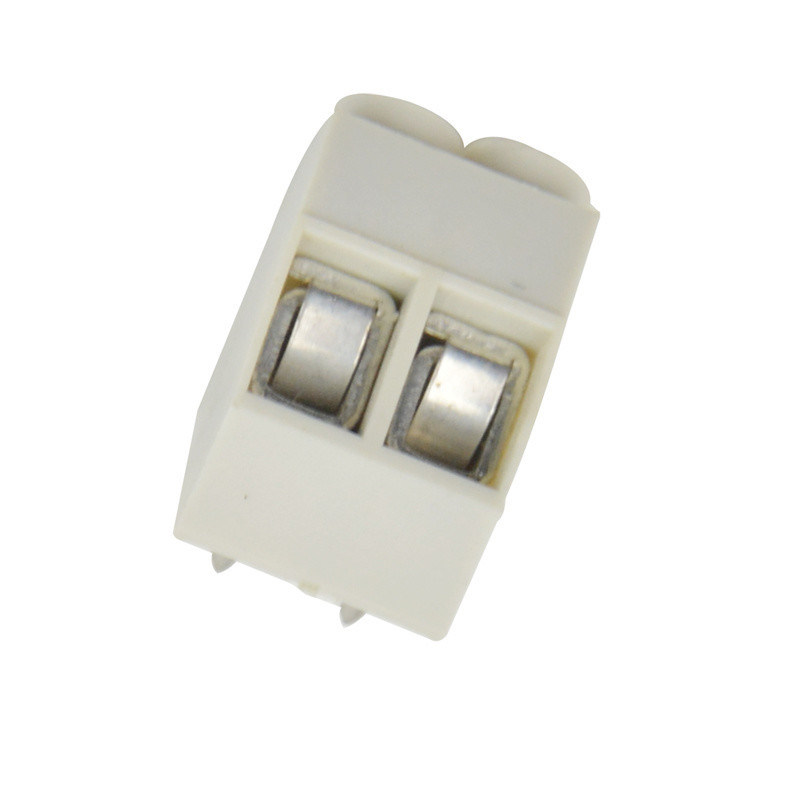

5.0mm 135° tek / çift pitch PCB terminal bloğu bağlantısı
Açıklama:
PCB terminal blokları, PCB'lere monte edilen ve iki veya daha fazla telin bir araya gelmesini sağlayan modüler yalıtımlı cihazlardır.uzun bir şerit halinde düzenlenmiş birkaç ayrı terminalden oluşurTerminaller, kabloları bir yere bağlamak veya elektrik enerjisi durumunda elektrik anahtarlarını ve prizlerini şebekeye bağlamak için kullanılır.
PCB terminal blokları, kurulumları hızlı, bakımları kolay ve boyutları kompakt olan çok çeşitli ürünlerde bulunur.Tek/çok katmanlı tasarımlar ve geri akış uygulamaları için yüksek ısı dayanıklılığı olan malzemeler.
Niye terminal bloğuna ihtiyacın var?
• ÖyleDiğer konektör türleriyle karşılaştırıldığında düşük maliyetli
•Bu.Bir amperin bir kısmından birkaç yüz ampere kadar düşük ve orta frekanslarda akım taşıyan devreler için ürünler için kolayca tasarlanabilir.
•Terminaller, kabloların veya ekipmanların, genellikle standart el aletleriyle değiştirilmesini sağlayan alanda kolayca yeniden kullanılabilir.
•Döşeme terminalleri genellikle birKabloların uçlarına uygulanacak özel bir çiftleşme bağlantısı.
Uygulamalar:
Terminal blokları, 240 volt güç kaynağına ihtiyaç duyan neredeyse tüm elektrikli aletlerde kullanılır.
Elektrik ve Mekanik:
| Rating voltajı | 300V (UL), 250V (IEC) |
| Mevcut derecelendirme | 15A, 22A |
| İzolasyon direnci | 500MΩ/DC500V |
| Dayanıklı voltaj | AC2000V/1 dakikalık |
| Kablo aralığı | 22-14AWG 2.5mm2 |
| Şerit uzunluğu | 5-6 mm |
| Döner | 0.4N.m ((3.54Lb.in) |
| Çalışma sıcaklığı | -40°C+105°C |
| Lehimleme sıcaklığı | 250°C ±5°C / 5S |
Boyut: ((mm)
| Sıfır P | Dim L | |
| 2-6P | ±0.10 | ±0.15 |
| 7-12P | ±0.20 | ±0.20 |
| 13-18P | ±0.25 | ±0.30 |
| 19-24P | ±0.30 | ±0.40 |
Terminal blokları seçme kılavuzu:
Eğer yanlış bir tip kullanılırsa veya düzgün bir şekilde bağlanmazsa bloklar arasındaki fark sorunlara yol açabilir.
•Çalışmakta olduğunuz elektrikli ekipmanlara bakarak, hangi tür bir bağlantıya ihtiyaç duyduğunu görebilirsiniz; normalde bir vida veya fiş bağlantısı olacaktır.Vuruşlu teller terminal bloğunun içine yerleştirilir ve konuma vurulur, ve yüksek gerilim koruması gerektirmeyen ekipmanlar için en yaygın olanlardır.Bu konektör iş için harcanan zamanı azaltabilir çünkü sadece vidaları çıkarıp değiştirmek yerine yerine yerine bağlarsınız..
Plug-in bağlantısı, kablonun sonunda bir erkek terminaline sahiptir. Bu terminal terminal bloğundaki dişi bağlantıya bağlanır ve güvenli bir bağlantı oluşturur.Plug-in blokları genellikle otomobillerin sigorta kutularında kullanılır.
•İhtiyaç duyduğunuz bağlantı türünü bildiğinizde, gereksinimlerinize uyan bir terminal bloğu bulmanız gerekir.Bağlantı için ne kadar alanınız olduğunu ve kaç telin bağlanması gerektiğini düşünün. Terminal blokları çeşitli şekillerde ve boyutlarda sunulur, bu nedenle ihtiyaçlarınıza uygun birini bulabilmelisiniz.
• C3A, 5A, 15A veya 30A terminal blokları yaygın olarak mevcuttur.Ve en güçlü ekipmanların çalışmasına izin vermek için en yüksek akım seviyesini karşılayan bir tane satın almak isteyeceksiniz..
