Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | elektrik terminal bloğu konnektörleri | Konut: | PA66(UL94V-0) |
|---|---|---|---|
| Şerit uzunluğu: | 6-7mm | Kelepçe: | Pirinç, Ni kaplama |
| Vidalar: | M3.0, Çelik, Çinko kaplama | Renk: | Özelleştirilmiş |
| Vurgulamak: | vidalı terminal konnektörü,baskılı devre kartı konnektörü |
||
5.08mm PCB vida tipi euro terminal bloğu konnektörleri, 2 ~ 24 direkleri
Açıklama:
PCB klemensleri, PCB'lere monte edilen ve iki veya daha fazla kabloyu birbirine sabitleyen modüler, yalıtılmış cihazlardır. Terminal blokları, telleri sabitlemek ve / veya sonlandırmak için kullanılır ve en basit haliyle, uzun bir şerit içinde düzenlenen birkaç ayrı terminalden oluşur. Terminaller, kabloları bir toprağa bağlamak için veya elektrik anahtarları ve prizleri ana şebekeye bağlamak için elektrik gücü durumunda kullanışlıdır.
Uygulamalar:
Terminal blokları, 240 volt güç kaynağına ihtiyaç duyan hemen hemen tüm elektrikli cihazlarda kullanılır. Elektrikli bulaşık makineleri, kurutucular ve aralıklar ısı üretmek için ısıtma elemanlarını kullanır. Isıtma elemanları 240 voltluk elektrik kaynağına ihtiyaç duyar. Terminal bloğu normalde cihazın içinde veya arkasında bulunur. Tüm dahili kablolar ve güç kablosu terminal bloğuna bağlanır. Terminal bloğu, cihaza güç sağlayan güç kablosunun sonundadır. Elektrik kablolarını bunlara bağlamak için konektörler vardır.
Elektrik ve mekanik:
| Voltaj derecesi | 300V (UL), 250V (IEC) |
| Güncel Beğeni | 20A |
| Yalıtım direnci | 500 milyon | ¸ / DC500V |
| Dayanma gerilimi | AC2000V / 1dk |
| Tel aralığı | 24-12AWG 4.0mm² |
| Şerit uzunluğu | 6-7mm |
| dönme momenti | 0.5nM (4.43Lb.in) |
| Çalışma sıcaklığı | -40 ℃ ~ 105 ℃ |
| Lehim sıcaklığı | 250 ℃ ± 5 ℃ / 5S |

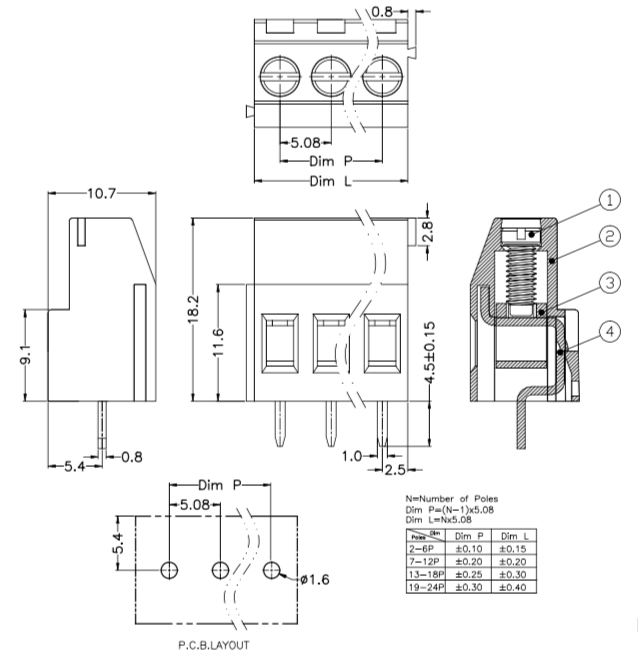

Boyut (mm):
Terminal blokları seçim kılavuzu:
Bloklar arasındaki fark, yanlış tip kullanılıyorsa veya doğru şekilde bağlanmamışsa sorunlara yol açabilir. Aşağıdaki tavsiyeyi takip edin:
• Ne tür bir bağlantı gerektirdiğini görmek için üzerinde çalıştığınız elektrikli ekipmana bakın; normalde vidalı veya fişli bir bağlantıya sahip olursunuz. Vidalı kablolar terminal bloğunun içine yerleştirilir ve yerine vidalanırlar ve bunlar yüksek voltaj koruması gerektirmeyen ekipmanlarda en yaygın olanlardır. Vidalı bağlantıdaki bir varyasyon, bir yay mekanizması ile yerinde tutulur. Bu konektör iş için harcanan süreyi azaltabilir, çünkü vidayı çıkarmak ve değiştirmek yerine sadece yerine klipsleyin.
Bir plug-in bağlantı telin sonunda bir erkek terminali vardır. Bu terminal, terminal bloğundaki dişi bağlantı noktasına bağlanır ve güvenli bir bağlantı oluşturur. Geçmeli bloklar, otomobillerin sigorta kutularında yaygın olarak kullanılmaktadır.
• Gerekli bağlantı türünü öğrendikten sonra, gereksinimlerinize uygun bir terminal bloğu bulmanız gerekir. Bağlantı için hangi boşluğa sahip olduğunuzu ve kaç tane kabloya bağlanmanız gerektiğini düşünün. Terminal blokları çeşitli şekillerde ve boyutlarda temin edilir, böylece ihtiyaçlarınız için uygun olanı bulabilmeniz gerekir.
• Doğru derecelendirmeyi kesin. 3A, 5A, 15A veya 30A terminal blokları geniş çapta kullanılabilir ve en güçlü ekipmanın çalışmasına izin vermek için gerçekleştireceği en yüksek akım seviyesini karşılayan ürünü satın almak isteyeceksiniz.
