Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | otomatik başlatma rölesi | İletişim Derecelendirmeleri: | 20A 14VDC |
|---|---|---|---|
| Maksimum anahtarlama gerilimi: | 16VDC/120VAC | Maksimum anahtarlama akımı: | 25a |
| Maksimum anahtarlama gücü: | 840VA/400W | İlk temas direnci: | 100mΩMaksimum 6VDC 1A'da |
| Yaşam beklentisi elektrik: | 100.000 İşlem (nominal yük) | İletişim malzemesi: | Ag alaşımı |
| Vurgulamak: | elektromanyetik güç rölesi,Otomobil starteri rölesi |
||

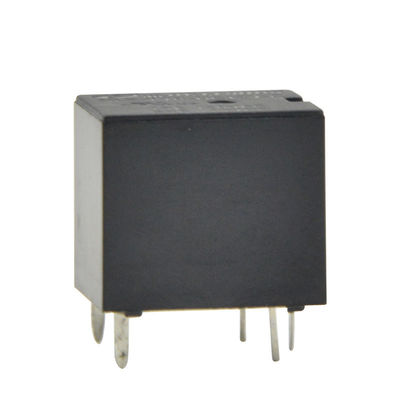

Mini otomatik röle T78, 15.7 * 12.3 * 14mm başlangıç rölesi, Yakıt pompası rölesi
Açıklama:
Relay, iki devreyi elektrikle izole etmek ve onları manyetik olarak bağlamak için kullanılan bir elektromanyetik cihazdır.Bunlar çok yararlı cihazlardır ve tamamen ayrıyken bir devrenin diğerini değiştirmesine izin verirler.Genellikle düşük voltajda çalışan bir elektronik devre ile çok yüksek voltajda çalışan bir elektrik devresine bağlamak için kullanılırlar.bir röle, 230V AC şebeke devresini değiştirmek için 5V DC batarya devresini yapabilirBu yüzden küçük bir sensör devre, örneğin bir fanı veya elektrik ampulünü çalıştırabilir.
SPST,SPDT,DPST ve DPDT ne anlama gelir?
SP ve DP tek kutup ve çift kutup, ST ve DT tek atış ve çift atış anlamına gelir.
Kutup, anahtar tarafından kontrol edilen devrelerin sayısına atıfta bulunur:SP anahtarları sadece bir elektrik devresi kontrol eder.DP anahtarları iki bağımsız devreyi kontrol eder (ve mekanik olarak birbirine bağlı iki aynı anahtar gibi davranır)DPST anahtarı, örneğin, dört terminaline sahiptir, ancak bir 4P anahtarı değil, bir DP anahtarıdır.
Atmak, aktüatörün en aşırı konumunu ifade eder: ST anahtarları bir devreyi sadece bir pozisyonda kapatır. Elinin diğer pozisyonu OFF'tur. DT anahtarları bir devreyi UP pozisyonunda kapatır,Ayrıca aşağı pozisyonu ((ON-ON). Bir DT anahtarı aynı zamanda bir merkez pozisyonuna sahip olabilir (sıklıkla ON-OFF-ON).
Tek kutup / atma ve çift kutup / atma anahtarları en yaygın anahtarlardır, ancak üçlü ve dörtlü yapılandırmalar da mevcuttur.
Uygulamalar:
Ev elektrik cihazları, otomasyon sistemi, elektronik ekipman, enstrüman, sayaç, telekomünikasyon tesisleri ve uzaktan kumanda tesisleri için uygundur.
Genel veriler:
| İletişim formu |
1A (((1H) -SPST NO 1B-SPST NC 1C(1Z) -SPDT |
| İzolasyon direnci | 500VDC'de 100MΩMin |
| Açık temaslar arasındaki dielektrik kuvvet | 500VAC 50-60HZ ((1 dakika) |
| Bağlantılar ve sarmaşık arasındaki dielektrik kuvvet | 500VAC 50-60HZ ((1 dakika) |
| Çalışma süresi | En fazla 10 saniye. |
| Serbest bırakma saati | En fazla 5 saniye. |
| Çevre sıcaklığı | -40°C ~ +85°C |
| Şok direnci-Kötülük | 10G |
| Şok direnci-Yıkım | 100G |
| titreşim direnci | 10-55Hz,1.5mm çift genişlik |
| Çevre Nemliği | 40-85% RH |
| Ağırlık | Yaklaşık 6 g. |
| Güvenlik standardı | UL |
Bobin verileri (@20°C)
|
İsimlendirilmiş voltaj (VDC) |
Bobin Direnci Ω ((± 10%) | Maksimum Çalışma Voltajı (VDC) | Min Serbestleme Voltajı (VDC) | Maksimum Uygulanan Voltaj (VDC) | |||
| 0.6W |
0.8W |
||||||
| 6 | 60 | 45 | 3.9 | 0.6 | 7.8 | ||
| 9 | 135 | 101 | 5.85 | 0.9 | 11.7 | ||
| 12 | 240 | 180 | 7.8 | 1.2 | 15.6 | ||
| 24 | 960 | 720 | 15.6 | 2.4 | 31.2 | ||
Çizelge boyutu ((mm):
PCB kartı düzen ve kablolama şeması:
