| Diğer isim: | küçük sinyal rölesi | İletişim Derecelendirmeleri: | 2A 120VAC/24VDC |
|---|---|---|---|
| Maksimum anahtarlama gerilimi: | 120VAC/60VDC | Maksimum anahtarlama akımı: | 2a |
| Maksimum anahtarlama gücü: | 240VA/48W | İlk temas direnci: | 100mΩMaksimum 6VDC 1A'da |
| Yaşam beklentisi elektrik: | 100.000 İşlem (nominal yük) | İletişim malzemesi: | Au+Ag alaşımı |
| Vurgulamak: | Otomobil starteri rölesi,minyatür sinyal rölesi |
||

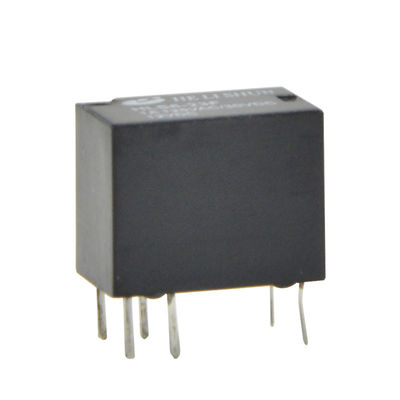

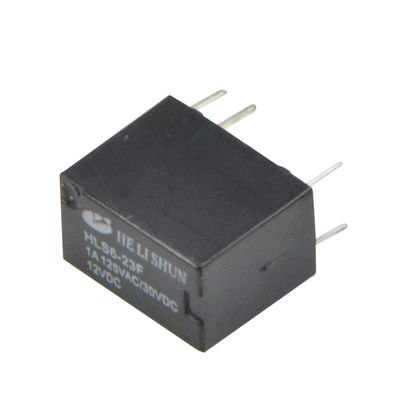

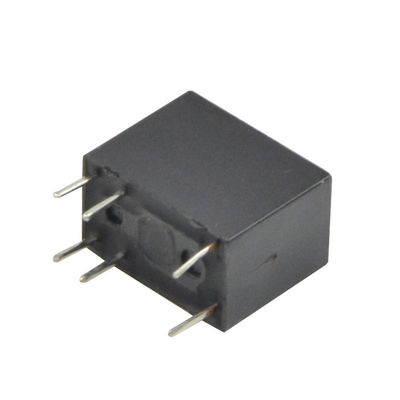

Minyatür sinyal rölesi 23F ((OMRON G5V-1) SPDT 2A 120VAC, 12.5*7.5*10mm
Açıklama:
Bir röle, elektrikle çalıştırılan bir anahtardır. Birçok röle, bir anahtarı mekanik olarak çalıştırmak için bir elektromanyetik kullanır, ancak katı durum röleleri gibi diğer işletim ilkeleri de kullanılır.Relayler, bir devreyi düşük güçli bir sinyalle kontrol etmek gerektiğinde kullanılır (kontrol ve kontrol edilen devreler arasında tam elektrik yalıtımı ile), ya da birden fazla devrenin tek bir sinyalle kontrol edilmesi gerektiğinde.
Tek kutuplu çift atış (SPDT):
Böyle bir röle, bir çift sarmal iğne, ortak bir iğne, normalde açık (NO) bir iğne ve normalde kapalı (NC) bir iğne içerir.ortak pin NC pin ile temas halindedir ve etkinleştirildiğinde, ortak pin NC pin ile temasdan ayrılacak ve daha sonra NO pin ile temas kuracaktır. Ayrıca röle devre dışı bırakıldığında (aktif durumdan),Ortak pin tersine NO pin ile temasdan ayrılacak ve NC pin ile temas halinde geri dönecektir..
Özellikleri:
•Düşük bobin güç tüketimi
•Yüksek hassasiyet.
•Küçük boyut, hafif ağırlık.
•Bilgisayar kartı montajı.
Uygulamalar:
Otomasyon tesisleri, telekomünikasyon ekipmanları, kablosuz radyo uzaktan kumanda, ses kontrolü oyuncakları uygulaması vb. için uygundur.
Genel veriler:
| İletişim formu |
1C(1Z) -SPDT |
| İzolasyon direnci | 500VDC'de 100MΩMin |
| Açık temaslar arasındaki dielektrik kuvvet | 500VAC 50-60HZ ((1 dakika) |
| Bağlantılar ve sarmaşık arasındaki dielektrik kuvvet | 1000VAC 50-60HZ ((1 dakika) |
| Çalışma süresi | En fazla 5 saniye. |
| Serbest bırakma saati | En fazla 5 saniye. |
| Çevre sıcaklığı | -30°C ~ +70°C |
| Şok direnci-Kötülük | 10G |
| Şok direnci-Yıkım | 15G |
| titreşim direnci | 10-55Hz,1.5mm çift genişlik |
| Çevre Nemliği | 40-85% RH |
| Ağırlık | Yaklaşık 1.8g |
Bobin verileri (@20°C)
|
İsimlendirilmiş voltaj (VDC) |
Bobin Direnci Ω ((± 10%) |
Maksimum Çalışma Voltajı (VDC) | Min Serbestleme Voltajı (VDC) | Maksimum Uygulanan Voltaj (VDC) | |
| 0.15W | 0.2W | ||||
| 3 | 60 | 45 | 2.4 | 0.15 | 3.9 |
| 5 | 167 | 125 | 4 | 0.25 | 6.5 |
| 6 | 240 | 180 | 4.8 | 0.3 | 7.8 |
| 9 | 540 | 405 | 7.2 | 0.45 | 11.7 |
| 12 | 960 | 720 | 9.6 | 0.6 | 15.6 |
| 24 | 3840 | 2880 | 19.2 | 1.2 | 31.2 |
UYARI:
1.Nitelikli bobin geriliminden daha düşük herhangi bir bobin geriliminin kullanılması rölenin çalışmasını tehlikeye atacaktır.
2Alıcı ve salıcı voltaj sadece test amaçlı ve tasarım kriterleri olarak kullanılmamalıdır.
3.Başka bir belirtilmedikçe, bobin parametre tablosunda belirtilen nominal bobin voltajı tüm testler ve röleye uygulanması için kullanılmalıdır.
Çizelge boyutu ((mm):
PCB kartı düzen ve kablolama şeması:
