| Diğer isim: | Tek kutuplu çift atışlı röle | İletişim Derecelendirmeleri: | 30A 240VAC |
|---|---|---|---|
| Maksimum anahtarlama gerilimi: | 250VAC/30VDC | Maksimum anahtarlama akımı: | 30A |
| Maksimum anahtarlama gücü: | 6000VA/560W | İlk temas direnci: | 100mΩMaksimum 6VDC 1A'da |
| Yaşam beklentisi elektrik: | 100.000 İşlem (nominal yük) | İletişim malzemesi: | Ag alaşımı |
| Vurgulamak: | Otomobil starteri rölesi,minyatür sinyal rölesi |
||

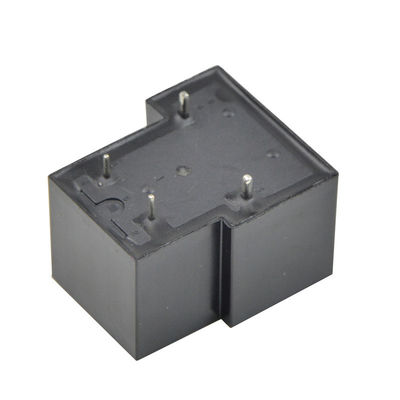

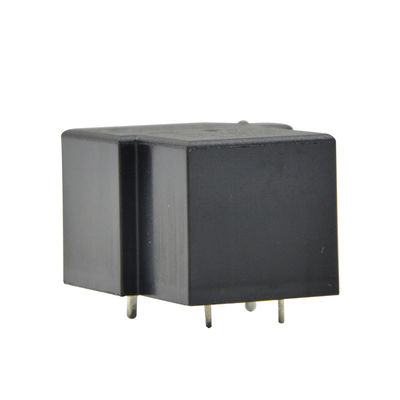

Buzdolabı kompresörü için SPDT T90 (OMRON G8P) T tipi röle 30A
Açıklama:
Bir röle, elektrikle çalıştırılan bir anahtardır. Birçok röle, bir anahtarı mekanik olarak çalıştırmak için bir elektromanyetik kullanır, ancak katı durum röleleri gibi diğer işletim ilkeleri de kullanılır.Relayler, bir devreyi düşük güçli bir sinyalle kontrol etmek gerektiğinde kullanılır (kontrol ve kontrol edilen devreler arasında tam elektrik yalıtımı ile), ya da birden fazla devrenin tek bir sinyalle kontrol edilmesi gerektiğinde.
SPST,SPDT,DPST ve DPDT ne anlama gelir?
SP ve DP tek kutup ve çift kutup, ST ve DT tek atış ve çift atış anlamına gelir.
Kutup, anahtar tarafından kontrol edilen devrelerin sayısına atıfta bulunur:SP anahtarları sadece bir elektrik devresi kontrol eder.DP anahtarları iki bağımsız devreyi kontrol eder (ve mekanik olarak birbirine bağlı iki aynı anahtar gibi davranır)DPST anahtarı, örneğin, dört terminaline sahiptir, ancak bir 4P anahtarı değil, bir DP anahtarıdır.
Atmak, aktüatörün en aşırı konumunu ifade eder: ST anahtarları bir devreyi sadece bir pozisyonda kapatır. Elinin diğer pozisyonu OFF'tur. DT anahtarları bir devreyi UP pozisyonunda kapatır,Ayrıca aşağı pozisyonu ((ON-ON). Bir DT anahtarı aynı zamanda bir merkez pozisyonuna sahip olabilir (sıklıkla ON-OFF-ON).
Tek kutup / atma ve çift kutup / atma anahtarları en yaygın anahtarlardır, ancak üçlü ve dörtlü yapılandırmalar da mevcuttur.
Özellikleri:
•Küçük boyut, hafif ağırlık.
•Düşük bobin güç tüketimi, yoğun temas yükü.
•Güçlü şok ve titreşim karşıtı, yüksek güvenilirlik, uzun ömür.
•Bilgisayar kartı montajı.
Uygulamalar:
Otomobil, makine, elektronik ekipman, klima ve ev aletleri için uygundur.
Genel veriler:
| İletişim formu |
1A (((1H) -SPST NO 1B-SPST NC 1C(1Z) -SPDT |
| İzolasyon direnci | 500VDC'de 100MΩMin |
| Açık temaslar arasındaki dielektrik kuvvet | 1500VAC 50-60HZ ((1 dakika) |
| Bağlantılar ve sarmaşık arasındaki dielektrik kuvvet | 2000VAC 50-60HZ ((1 dakika) |
| Çalışma süresi | En fazla 15 saniye. |
| Serbest bırakma saati | En fazla 10 saniye. |
| Çevre sıcaklığı | -40°C ~ +85°C |
| Şok direnci-Kötülük | 10G |
| Şok direnci-Yıkım | 20G |
| titreşim direnci | 10-55Hz,1.5mm çift genişlik |
| Çevre Nemliği | 40-85% RH |
| Ağırlık | Yaklaşık 32 gram. |
| Güvenlik standardı | UL TUV CQC |
Bobin verileri (@20°C)
|
İsimlendirilmiş voltaj (VDC) |
Bobin Direnci Ω ((± 10%) |
Maksimum Çalışma Voltajı (VDC) | Min Serbestleme Voltajı (VDC) | Maksimum Uygulanan Voltaj (VDC) |
| 0.93W | ||||
| 3 | 9.7 | 2.25 | 0.15 | 3.9 |
| 5 | 26.9 | 3.75 | 0.25 | 6.5 |
| 6 | 38.8 | 4.5 | 0.3 | 7.8 |
| 9 | 87.1 | 6.75 | 0.45 | 11.7 |
| 12 | 154.9 | 9 | 0.6 | 15.6 |
| 24 | 619.4 | 18 | 1.2 | 31.2 |
| 48 | 2477.5 | 36 | 2.8 | 62.4 |
UYARI:
1.Nitelikli bobin geriliminden daha düşük herhangi bir bobin geriliminin kullanılması rölenin çalışmasını tehlikeye atacaktır.
2Alıcı ve salıcı voltaj sadece test amaçlı ve tasarım kriterleri olarak kullanılmamalıdır.
3.Başka bir belirtilmedikçe, bobin parametre tablosunda belirtilen nominal bobin voltajı tüm testler ve röleye uygulanması için kullanılmalıdır.
Çizelge boyutu ((mm):
PCB kartı düzen ve kablolama şeması:
