| Diğer isim: | elektromanyetik güç rölesi | Maksimum anahtarlama gerilimi: | 250VAC/30VDC |
|---|---|---|---|
| İlk temas direnci: | 100mΩMaksimum 6VDC 1A'da | Yaşam beklentisi elektrik: | 100.000 İşlem (nominal yük) |
| İletişim malzemesi: | Ag alaşımı | İletişim Derecelendirmeleri: | 30A 240VAC |
| Maksimum anahtarlama akımı: | 30A | Maksimum anahtarlama gücü: | 6000VA/560W |
| Vurgulamak: | elektromanyetik güç rölesi,otomotiv marş rölesi |
||

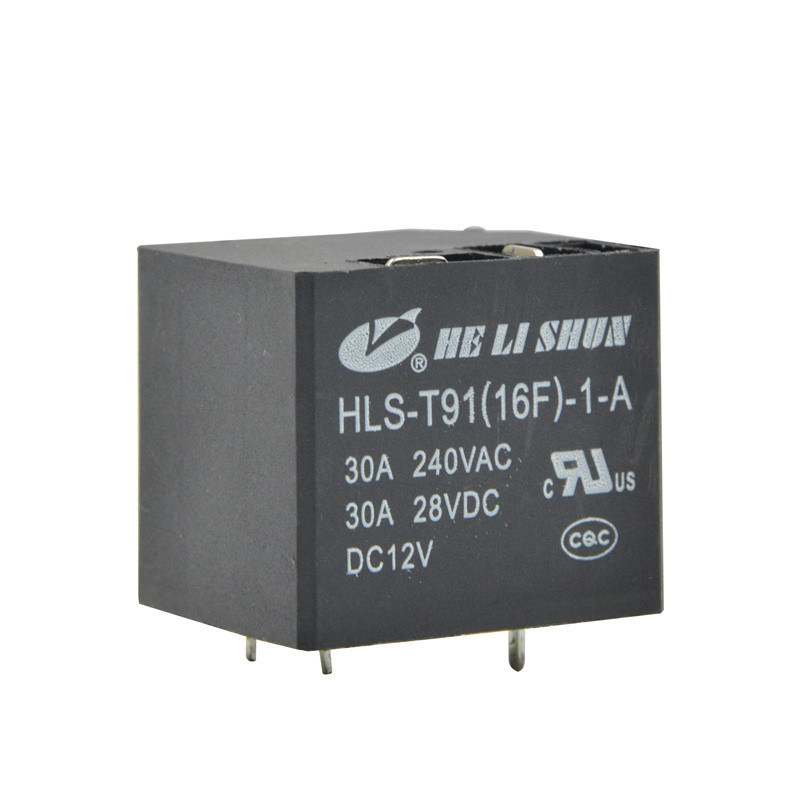

5pin PCB genel amaçlı röle T91 30A 240VAC, 32.5 * 27.5 * 28mm
Açıklama:
Bir röle elektrikle çalışan bir anahtardır. Birçok röle, bir anahtarı mekanik olarak çalıştırmak için bir elektromıknatıs kullanır, ancak katı hal röleleri gibi başka çalışma prensipleri de kullanılır. Röleler, bir devrenin düşük güç sinyali ile kontrol edilmesi gerektiğinde (kontrol ve kontrol edilen devreler arasında tam elektriksel izolasyon ile) veya birden fazla devrenin bir sinyalle kontrol edilmesi gerektiğinde kullanılır.
Özellikler:
• Küçük boyutlu, hafif.
• Düşük bobin güç tüketimi, ağır kontak yükü.
• Güçlü anti-şok ve titreşim önleme, yüksek güvenilirlik, uzun ömür.
Uygulamalar:
Otomobil, makine, elektronik ekipman, klima ve ev aletleri uygulamaları için uygundur. PC kartı montajı ve doğrudan takma montajı mevcuttur.
Genel veri:
| İletişim Formu | 1A (1H) -SPST YOK 1B-SPST NC 1C (1 Z) -SPDT |
| Yalıtım direnci | 100MΩMin at500VDC |
| Açık kontaklar arasındaki dielektrik dayanım | 1500VAC 50-60HZ (1 dakika) |
| Temas ve bobin arasındaki dielektrik dayanım | 2000VAC 50-60HZ (1 dakika) |
| Zaman işletmek | Maksimum 15ms |
| Bırakma süresi | Maksimum 10ms |
| Ortam sıcaklığı | -40 ° C ~ + 85 ° C |
| Şok direnci-Malfuction | 10G |
| Şok direnci-imha | 20G |
| Titreşim direnci | 10-55Hz, 1.5mm çift genişlik |
| Ortam nemi | % 40-85 RH |
| Ağırlık | Yaklaşık 32g |
| Güvenlik standardı | UL TUV CQC |
Bobin verileri (@ 20 ° C)
Anma gerilimi (VDC) | Bobin direnci Ω (±% 10) | Maksimum Çalışma Gerilimi (VDC) | Min Çıkış Voltajı (VDC) | Max Uygulamalı Gerilim (VDC) |
| 0.93W | ||||
| 3 | 9.7 | 2.25 | 0.15 | 3.9 |
| 5 | 26.9 | 3.75 | 0.25 | 6.5 |
| 6 | 38.8 | 4.5 | 0.3 | 7.8 |
| 9 | 87.1 | 6.75 | 0.45 | 11.7 |
| 12 | 154,9 | 9 | 0.6 | 15.6 |
| 24 | 619,4 | 18 | 1.2 | 31,2 |
| 48 | 2477,5 | 36 | 2.8 | 62.4 |
DİKKAT:
1. Nominal bobin voltajından daha düşük herhangi bir bobin voltajının kullanılması rölenin çalışmasını tehlikeye atacaktır.
2. Çekme ve serbest bırakma gerilimi sadece test amaçlıdır ve tasarım kriteri olarak kullanılmamalıdır.
3. Aksi belirtilmedikçe, bobin parametresi tablosunda belirtilen nominal bobin gerilimi tüm testler için ve röle uygulanmasında kullanılabilir.

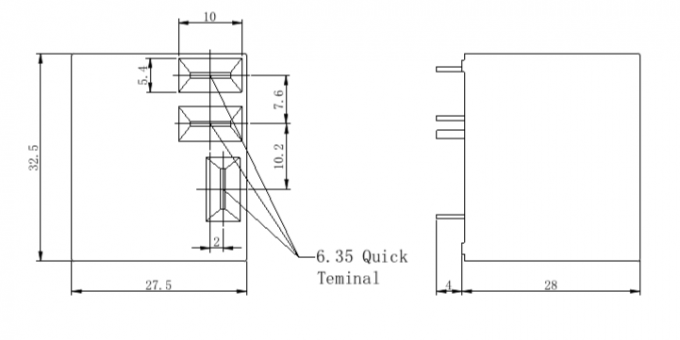

Anahat boyutu (mm):

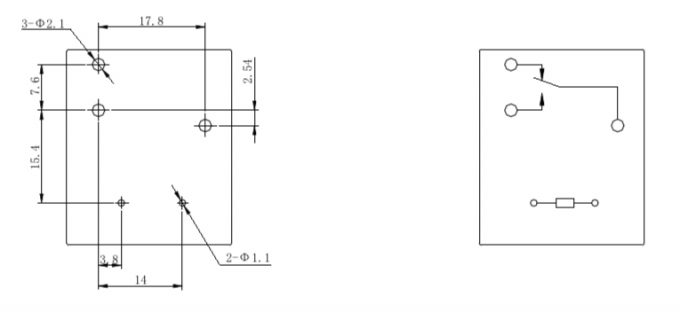

PCB kartı düzeni ve bağlantı şeması:
Notlar:
• Temiz bir ortam için (H2S, SO2, NO2, toz vb. Gibi kirliliklerden arındırılmış) toz korumalı tipler kullanmanızı öneririz.
Plastik sızdırmaz tipler seçmenizi ve temiz olmayan bir ortamda (H2S, SO2, NO2, toz vb. Gibi kirleticilerle) gerçek uygulamada geçerli kılmayı öneriyoruz.
Röle PCB üzerine monte edildikten sonra su temizliği gerekiyorsa, lütfen uygun parçalar hakkında öneri için bizimle iletişime geçin.
• Kuvvetli manyetik alan altındaki rölelerin kullanılmaması için, bu, alma gerilimi ve düşme voltajı gibi rölelerin parametrelerini değiştirecektir.
• Röleler düşme nedeniyle veya şok şartları şartı aştığında hasar görebilir.
• Yıkama rölesine istinaden, kaynak sonrası 40 ° C'nin altına kadar soğumasını doğal olarak bırakmalı, sonra temizlemeli ve kaplamaya dikkat etmeliyiz. Dikkat çekici bir şekilde, çözücülerin sıcaklığı da 40 ° C'nin altında kontrol edilmelidir. Röleyi ultrasonik kullanarak temizlemekten kaçının, benzin, Freon vb. Gibi çözücüleri kullanmaktan kaçının, rölenin konfigürasyonunu etkileyecek veya çevreyi etkileyecektir.
