Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Mühürlü röle | İletişim Derecelendirmeleri: | 16A 240VAC |
|---|---|---|---|
| Maksimum anahtarlama gerilimi: | 250VAC/110VDC | Maksimum anahtarlama akımı: | 16a |
| Maksimum anahtarlama gücü: | 4000VA/480W | İlk temas direnci: | 100mΩMaksimum 6VDC 1A'da |
| Yaşam beklentisi elektrik: | 100.000 İşlem (nominal yük) | İletişim malzemesi: | Ag alaşımı |
| Vurgulamak: | elektromanyetik güç rölesi,minyatür sinyal rölesi |
||
Mühürlü güç rölesi 14F2 (OMRON G2R-E) 8pin 16A, 29 * 12,6 * 20,6 cm
Açıklama:
Bir röle, çok daha büyük bir elektrik akımını açıp kapatabilen nispeten küçük bir elektrik akımı tarafından çalıştırılan bir elektromanyetik anahtardır. Bir rölenin kalbi elektromıknatıstır (elektriğin içinden aktığı geçici bir mıknatıs olan bir tel bobinidir). Bir röleyi elektrik kolu olarak düşünebilirsiniz: küçük bir akımla açın ve çok daha büyük bir akım kullanarak başka bir cihazı çalıştırır ("kaldırabilir"). Bu neden yararlı? Adından da anlaşılacağı gibi, birçok sensör inanılmaz derecede hassas elektronik ekipman parçalarıdır ve sadece küçük elektrik akımları üretir. Ama genellikle daha büyük akımlar kullanan büyük boyutlu aygıtları sürmelerine ihtiyacımız var. Röleler, küçük akımların daha büyükleri aktif hale getirmesini mümkün kılarak aradaki boşluğu kapatır. Bu, rölelerin anahtarlar olarak (işleri açıp kapatarak) veya amplifikatör olarak (küçük akımları daha büyük olanlara dönüştürerek) çalışabileceği anlamına gelir.
Uygulamalar:
Röleler, özellikle galvanik izolasyon istenildiğinde, düşük güç devresi ile yüksek güç veya yüksek voltaj devresinin kontrol edilmesi gerektiğinde kullanılır. Rölelerin ilk uygulaması uzun telgraf çizgilerinde, bir ara istasyonda alınan zayıf sinyalin bir kontağı kontrol edip, daha fazla aktarım için sinyali yeniden üretebildiği. Yüksek voltajlı veya yüksek akımlı cihazlar küçük, alçak gerilim kabloları ve pilot anahtarları ile kontrol edilebilir. Operatörler yüksek voltaj devresinden izole edilebilir. Mikroişlemciler gibi düşük güç tüketen cihazlar, elektrik yüklerini doğrudan tahrik özelliklerinin ötesinde kontrol etmek için röleleri çalıştırabilirler. Bir otomobilde, bir marş motoru, marş motorunun yüksek akımının, küçük kablolarla ve kontak anahtarındaki kontaklarla kontrol edilmesini sağlar.
Genel veri:
| İletişim Formu | 1A / 1C |
| Yalıtım direnci | 100MΩMin at500VDC |
| Açık kontaklar arasındaki dielektrik dayanım | 1000VAC 50-60HZ (1 dakika) |
| Temas ve bobin arasındaki dielektrik dayanım | 5000VAC 50-60HZ (1 dakika) |
| Zaman işletmek | Maksimum 15ms |
| Bırakma süresi | Maksimum 8ms |
| Ortam sıcaklığı | -30 ° C ~ + 70 ° C |
| Şok direnci-Malfuction | 10G |
| Şok direnci-imha | 100 GRAM |
| Titreşim direnci | 10-55Hz, 1.5mm çift genişlik |
| Ortam nemi | % 20-85 RH |
| Ağırlık | Yaklaşık 13g |
| Güvenlik standardı | TÜV, CE |
Bobin verileri (@ 20 ° C)
Anma gerilimi (VDC) | Bobin direnci Ω (±% 10) | Maksimum Çalışma Gerilimi (VDC) | Min Çıkış Voltajı (VDC) | Max Uygulamalı Gerilim (VDC) | |
| 0.53W | 0.72W | ||||
| 3 | 17 | 12.5 | 2.4 | 0.15 | 3.9 |
| 5 | 50 | 36 | 4 | 0.25 | 6.5 |
| 6 | 68 | 50 | 4.8 | 0.3 | 7.8 |
| 9 | 155 | 115 | 7.2 | 0.45 | 11.7 |
| 12 | 270 | 200 | 9.6 | 0.6 | 15.6 |
| 24 | 1100 | 820 | 19.2 | 1.2 | 31,2 |
| 48 | 4400 | 3300 | 38.4 | 2.4 | 62.4 |

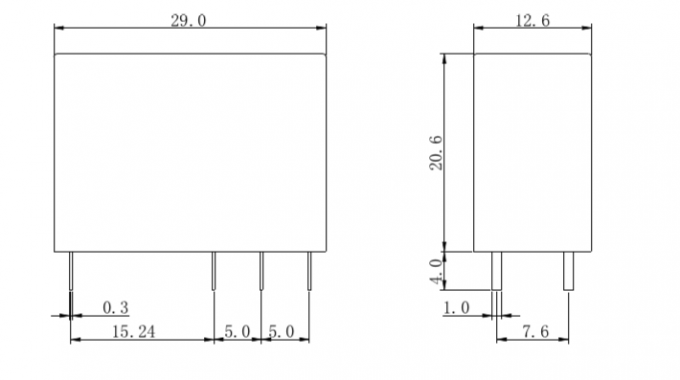

Anahat boyutu (mm):

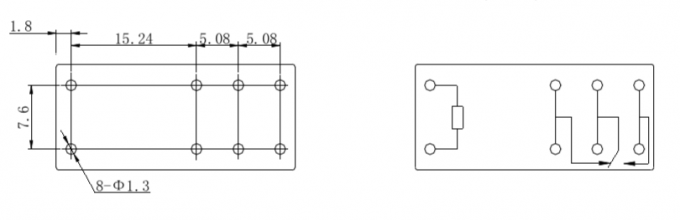

PCB kartı düzeni ve bağlantı şeması:
