Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | PCB güç rölesi | İletişim Derecelendirmeleri: | 5A 240VAC |
|---|---|---|---|
| Maksimum anahtarlama gerilimi: | 250VAC/110VDC | Maksimum anahtarlama akımı: | 5a |
| Maksimum anahtarlama gücü: | 1250VA/150W | İlk temas direnci: | 100mΩMaksimum 6VDC 1A'da |
| Yaşam beklentisi elektrik: | 100.000 İşlem (nominal yük) | İletişim malzemesi: | Ag alaşımı |
| Vurgulamak: | Otomotiv marş rölesi,minyatür sinyal rölesi |
||
Genel amaçlı röle 14F3 (OMRON G2R-2) 8pin 5A DPDT, 29 * 12,6 * 20,6 cm
Açıklama:
Bir röle elektrikle çalışan bir anahtardır. Rölenin bobinden akan akım, bir kolu çeken ve anahtar kontaklarını değiştiren bir manyetik alan oluşturur. Bobin akımı açık veya kapalı olabilir, böylece rölelerin iki anahtar konumu vardır ve çoğunda çift atışlı (geçiş) anahtar kontakları bulunur.
Röleler, bir devrenin, ilkinden tamamen ayrı olabilen ikinci bir devreyi değiştirmesine izin verir. Örneğin, bir düşük voltajlı pil devresi bir 230V AC şebeke devresini değiştirmek için bir röle kullanabilir. İki devre arasındaki rölenin içinde elektrik bağlantısı yoktur, bağlantı manyetiktir ve mekaniktir.
Uygulamalar:
Röleler, özellikle galvanik izolasyon istenildiğinde, düşük güç devresi ile yüksek güç veya yüksek voltaj devresinin kontrol edilmesi gerektiğinde kullanılır. Rölelerin ilk uygulaması uzun telgraf çizgilerinde, bir ara istasyonda alınan zayıf sinyalin bir kontağı kontrol edip, daha fazla aktarım için sinyali yeniden üretebildiği. Yüksek voltajlı veya yüksek akımlı cihazlar küçük, alçak gerilim kabloları ve pilot anahtarları ile kontrol edilebilir. Operatörler yüksek voltaj devresinden izole edilebilir. Mikroişlemciler gibi düşük güç tüketen cihazlar, elektrik yüklerini doğrudan tahrik özelliklerinin ötesinde kontrol etmek için röleleri çalıştırabilirler. Bir otomobilde, bir marş motoru, marş motorunun yüksek akımının, küçük kablolarla ve kontak anahtarındaki kontaklarla kontrol edilmesini sağlar.
Genel veri:
| İletişim Formu | 2A / 2C |
| Yalıtım direnci | 100MΩMin at500VDC |
| Açık kontaklar arasındaki dielektrik dayanım | 1000VAC 50-60HZ (1 dakika) |
| Temas ve bobin arasındaki dielektrik dayanım | 5000VAC 50-60HZ (1 dakika) |
| Zaman işletmek | Maksimum 15ms |
| Bırakma süresi | Maksimum 8ms |
| Ortam sıcaklığı | -30 ° C ~ + 70 ° C |
| Şok direnci-Malfuction | 10G |
| Şok direnci-imha | 100 GRAM |
| Titreşim direnci | 10-55Hz, 1.5mm çift genişlik |
| Ortam nemi | % 20-85 RH |
| Ağırlık | Yaklaşık 13g |
| Güvenlik standardı | TÜV, CE |
Bobin verileri (@ 20 ° C)
Anma gerilimi (VDC) | Bobin direnci Ω (±% 10) | Maksimum Çalışma Gerilimi (VDC) | Min Çıkış Voltajı (VDC) | Max Uygulamalı Gerilim (VDC) | |
| 0.53W | 0.72W | ||||
| 3 | 17 | 12.5 | 2.4 | 0.15 | 3.9 |
| 5 | 50 | 36 | 4 | 0.25 | 6.5 |
| 6 | 68 | 50 | 4.8 | 0.3 | 7.8 |
| 9 | 155 | 115 | 7.2 | 0.45 | 11.7 |
| 12 | 270 | 200 | 9.6 | 0.6 | 15.6 |
| 24 | 1100 | 820 | 19.2 | 1.2 | 31,2 |
| 48 | 4400 | 3300 | 38.4 | 2.4 | 62.4 |
DİKKAT:
1. Nominal bobin voltajından daha düşük herhangi bir bobin voltajının kullanılması rölenin çalışmasını tehlikeye atacaktır.
2. Çekme ve serbest bırakma gerilimi sadece test amaçlıdır ve tasarım kriteri olarak kullanılmamalıdır.
3. Aksi belirtilmedikçe, bobin parametresi tablosunda belirtilen nominal bobin gerilimi tüm testler ve röleye uygulanması için kullanılabilir.

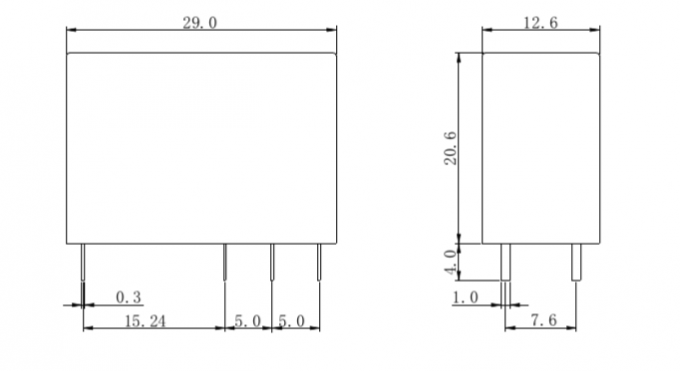

Anahat boyutu (mm):

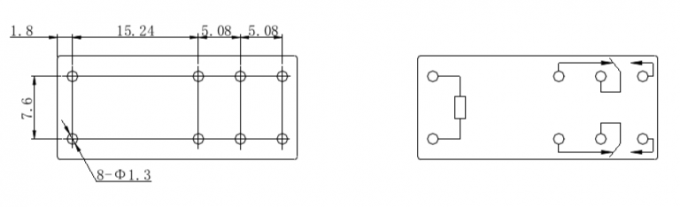

PCB kartı düzeni ve bağlantı şeması:
