| Diğer isim: | PCB güç rölesi | İletişim Derecelendirmeleri: | 10A 240VAC/30VDC |
|---|---|---|---|
| Maksimum anahtarlama gerilimi: | 250VAC/30VDC | Maksimum anahtarlama akımı: | 10a |
| Maksimum anahtarlama gücü: | 2500VA/300W | İlk temas direnci: | 100mΩMaksimum 6VDC 1A'da |
| Yaşam beklentisi elektrik: | 100.000 İşlem (nominal yük) | İletişim malzemesi: | Ag alaşımı |
| Vurgulamak: | elektromanyetik güç rölesi,otomotiv marş rölesi |
||
Şeffaf kapak endüstriyel röle 13F-2C 8 pins, 27.5 * 21.5 * 35.5mm
Açıklama:
Bir röle, çok daha büyük bir elektrik akımını açıp kapatabilen nispeten küçük bir elektrik akımı tarafından çalıştırılan bir elektromanyetik anahtardır. Bir rölenin kalbi elektromıknatıstır (elektriğin içinden aktığı geçici bir mıknatıs olan bir tel bobinidir). Bir röleyi elektrik kolu olarak düşünebilirsiniz: küçük bir akımla açın ve çok daha büyük bir akım kullanarak başka bir cihazı çalıştırır ("kaldırabilir"). Bu neden yararlı? Adından da anlaşılacağı gibi, birçok sensör inanılmaz derecede hassas elektronik ekipman parçalarıdır ve sadece küçük elektrik akımları üretir. Ama genellikle daha büyük akımlar kullanan büyük boyutlu aygıtları sürmelerine ihtiyacımız var. Röleler, küçük akımların daha büyükleri aktif hale getirmesini mümkün kılarak aradaki boşluğu kapatır. Bu, rölelerin anahtarlar olarak (işleri açıp kapatarak) veya amplifikatör olarak (küçük akımları daha büyük olanlara dönüştürerek) çalışabileceği anlamına gelir.
Özellikler:
• Düşük bobin güç tüketimi
• Yüksek hassasiyet.
• Küçük boyutlu, hafif.
• PC kartı montajı.
Uygulamalar:
Otomobil, makine, elektronik ekipman, klima ve ev aletleri uygulamaları için uygundur. PC kartı montajı ve doğrudan takma montajı mevcuttur.
Genel veri:
| İletişim Formu | 2C (DPDT'dir) |
| Yalıtım direnci | 100MΩMin at500VDC |
| Açık kontaklar arasındaki dielektrik dayanım | 1000VAC 50-60HZ (1 dakika) |
| Temas ve bobin arasındaki dielektrik dayanım | 1500VAC 50-60HZ (1 dakika) |
| Zaman işletmek | Maksimum 25ms |
| Bırakma süresi | Maksimum 25ms |
| Ortam sıcaklığı | -40 ° C ~ + 70 ° C |
| Şok direnci-Malfuction | 20G |
| Şok direnci-imha | 100 GRAM |
| Titreşim direnci | 10-55Hz, 1.5mm çift genişlik |
| Ortam nemi | % 40-85 RH |
| Ağırlık | Yaklaşık 32g |
Bobin verileri (@ 20 ° C)
| Anma gerilimi (v) | DC bobin 0.9W | AC bobin 1.2VA | ||||
| Bobin Direnci Ω (±% 10) | Maksimum Çalışma Gerilimi (VDC) | Min Çıkış Voltajı (VDC) | Bobin Direnci Ω (±% 10) | Maksimum Çalışma Gerilimi (VDC) | Min Çıkış Voltajı (VDC) | |
| 5 | 32 | 3.75 | 0.5 | - | - | - |
| 6 | 40 | 4.5 | 0.6 | 11.5 | 4.8 | 1.8 |
| 9 | 90 | 6.75 | 0.9 | 40 | 7.2 | 2.7 |
| 12 | 160 | 9 | 1.2 | 46 | 9.6 | 3.6 |
| 24 | 650 | 18 | 2.4 | 184 | 19.2 | 7.2 |
| 48 | 2600 | 36 | 4.8 | 735 | 38.4 | 14.4 |
| 110 | 11000 | 82.5 | 11 | - | - | - |
| 120 | - | - | - | 4550 | 96 | 36 |
| 240 | - | - | - | 14400 | 192 | 72 |
DİKKAT:
1. Nominal bobin voltajından daha düşük herhangi bir bobin voltajının kullanılması rölenin çalışmasını tehlikeye atacaktır.
2. Çekme ve serbest bırakma gerilimi sadece test amaçlıdır ve tasarım kriteri olarak kullanılmamalıdır.
3. Aksi belirtilmedikçe, bobin parametresi tablosunda belirtilen nominal bobin gerilimi tüm testler için ve röle uygulanmasında kullanılabilir.

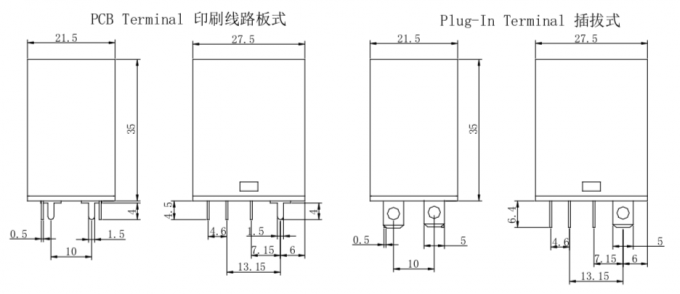

Anahat boyutu (mm):

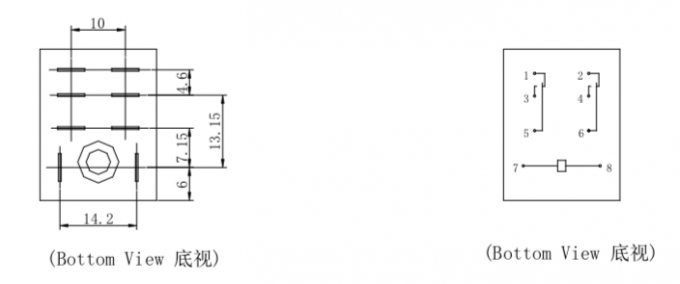

PCB kartı düzeni ve bağlantı şeması:
