| Diğer isim: | minyatür PCB rölesi | İletişim Derecelendirmeleri: | 5A 240VAC/30VDC |
|---|---|---|---|
| Maksimum anahtarlama gerilimi: | 250VAC/30VDC | Maksimum anahtarlama akımı: | 7a |
| Maksimum anahtarlama gücü: | 1750VA/210W | İlk temas direnci: | 100mΩMaksimum 6VDC 1A'da |
| Yaşam beklentisi elektrik: | 100.000 İşlem (nominal yük) | İletişim malzemesi: | Ag alaşımı |
| Vurgulamak: | elektromanyetik güç rölesi,minyatür sinyal rölesi |
||
Genel amaçlı röle 18F-4C 4 kutuplu 14 iğneler, 27,5 * 21,5 * 35mm
Açıklama:
Bir röle anahtarı iki kısma ayrılabilir: giriş ve çıkış. Giriş bölümü, bir elektronik devrenin küçük bir gerilimi uygulandığında manyetik alan üreten bir bobine sahiptir. Bu voltaj çalışma voltajı olarak adlandırılır. Yaygın olarak kullanılan röleler 6V, 9V, 12V, 24V vb. Gibi farklı çalışma gerilimi konfigürasyonlarında mevcuttur. Çıkış bölümü, mekanik olarak bağlanan veya bağlantısını kesen kontaktörlerden oluşur. Temel bir rölede üç kontaktör vardır: normalde açık (NO), normalde kapalı (NC) ve ortak (COM). Giriş durumunda, COM NC'ye bağlanır. Çalışma gerilimi uygulandığında röle bobini enerjilenir ve COM kontağı NO'ya değiştirir. Farklı röle yapılandırmalarına sahip olan farklı röle konfigürasyonları SPST, SPDT, DPDT vb. Kontaktörlerin uygun kombinasyonunu kullanarak, elektrik devresi açılabilir ve kapatılabilir. Bir röle anahtarının yapısı hakkında iç detaylar alın.
Özellikler:
• Düşük bobin güç tüketimi
• Yüksek hassasiyet.
• Küçük boyutlu, hafif.
• PC kartı montajı.
Uygulamalar:
Röleler, daha büyük akımı kontrol edecek daha küçük bir akımı değiştirmek için elektronikte kullanılır. Kullanıcının yüksek voltajı tutabilen kontrol edilen ana cihaza doğrudan temas etmesini önlerler. Bu cihazlar, büyük bir elektronik ekipman çalışması yapmak için kullanılan uzaktan kumanda ile karşılaştırılabilir.
Genel veri:
| İletişim Formu | 4C |
| Yalıtım direnci | 100MΩMin at500VDC |
| Açık kontaklar arasındaki dielektrik dayanım | 1000VAC 50-60HZ (1 dakika) |
| Temas ve bobin arasındaki dielektrik dayanım | 1500VAC 50-60HZ (1 dakika) |
| Zaman işletmek | Maksimum 25ms |
| Bırakma süresi | Maksimum 25ms |
| Ortam sıcaklığı | -40 ° C ~ + 70 ° C |
| Şok direnci-Malfuction | 20G |
| Şok direnci-imha | 100 GRAM |
| Titreşim direnci | 10-55Hz, 1.5mm çift genişlik |
| Ortam nemi | % 40-85 RH |
| Ağırlık | Yaklaşık 32g |
Bobin verileri (@ 20 ° C)
| Anma gerilimi (v) | DC bobin 0.9W | AC bobin 1.2VA | ||||
| Bobin Direnci Ω (±% 10) | Maksimum Çalışma Gerilimi (VDC) | Min Çıkış Voltajı (VDC) | Bobin Direnci Ω (±% 10) | Maksimum Çalışma Gerilimi (VDC) | Min Çıkış Voltajı (VDC) | |
| 5 | 32 | 3.75 | 0.5 | - | - | - |
| 6 | 40 | 4.5 | 0.6 | 10.5 | 4.8 | 1.8 |
| 12 | 160 | 9 | 1.2 | 43 | 9.6 | 3.6 |
| 24 | 650 | 18 | 2.4 | 160 | 19.2 | 7.2 |
| 48 | 2600 | 36 | 4.8 | 668 | 38.4 | 14.4 |
| 120 | - | - | - | 3900 | 96 | 36 |
| 240 | - | - | - | 12000 | 176 | 72 |
DİKKAT:
1. Nominal bobin voltajından daha düşük herhangi bir bobin voltajının kullanılması rölenin çalışmasını tehlikeye atacaktır.
2. Çekme ve serbest bırakma gerilimi sadece test amaçlıdır ve tasarım kriteri olarak kullanılmamalıdır.
3. Aksi belirtilmedikçe, bobin parametresi tablosunda belirtilen nominal bobin gerilimi tüm testler için ve röle uygulanmasında kullanılabilir.

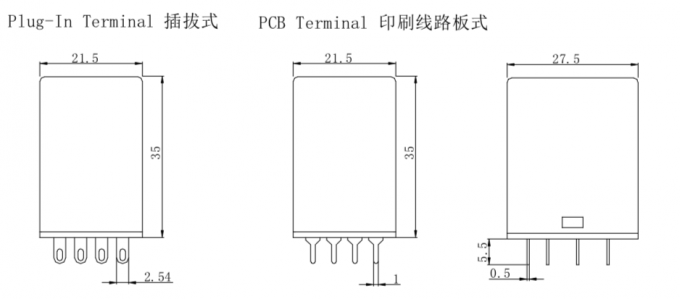

Anahat boyutu (mm):
PCB kartı düzeni ve bağlantı şeması:
