| Diğer isim: | PCB güç rölesi | İletişim Derecelendirmeleri: | 10A 240VAC |
|---|---|---|---|
| Maksimum anahtarlama gerilimi: | 250VAC/30VDC | Maksimum anahtarlama akımı: | 15a |
| Maksimum anahtarlama gücü: | 2400VA/240W | İlk temas direnci: | 50mΩMaksimum 6VDC 1A'da |
| Yaşam beklentisi elektrik: | 100.000 İşlem (nominal yük) | İletişim malzemesi: | Ag alaşımı |
| Vurgulamak: | elektromanyetik güç rölesi,otomotiv marş rölesi |
||
Minyatür PCB röle 22F (OMRON G5L) SPDT 15A, 20.2 * 16.5 * 20.2mm
Açıklama:
Röleler, bir devrenin, ilkinden tamamen ayrı olabilen ikinci bir devreyi değiştirmesine izin verir. Örneğin, bir düşük voltajlı pil devresi bir 230V AC şebeke devresini değiştirmek için bir röle kullanabilir. İki devre arasındaki rölenin içinde elektrik bağlantısı yoktur, bağlantı manyetiktir ve mekaniktir.
Tek Kutuplu Çift Atış (SPDT):
Bu röle bir çift bobin iğnesi, bir ortak pim, normalde açık (NO) pim ve normalde kapalı (NC) pimden oluşur. Röle etkinleştirilmediğinde, ortak pim NC pimine temas eder ve etkinleştirildiğinde, ortak pim NC pim ile temastan kopar ve daha sonra NO pini ile temas eder. Ayrıca, röle devre dışı bırakıldığında (aktive edilmiş durumdayken), genel pim, NO pini ile temastan kopar ve NC pim ile temas halinde geri döner.
Özellikler:
• Düşük bobin güç tüketimi
• Yüksek hassasiyet.
• Küçük boyutlu, hafif.
• PC kartı montajı.
Uygulamalar:
Röleler, daha büyük akımı kontrol edecek daha küçük bir akımı değiştirmek için elektronikte kullanılır. Kullanıcının yüksek voltajı tutabilen kontrol edilen ana cihaza doğrudan temas etmesini önlerler. Bu cihazlar, büyük bir elektronik ekipman çalışması yapmak için kullanılan uzaktan kumanda ile karşılaştırılabilir.
Genel veri:
| İletişim Formu | 1 A 1C |
| Yalıtım direnci | 100MΩMin at500VDC |
| Açık kontaklar arasındaki dielektrik dayanım | 750VAC 50-60HZ (1 dakika) |
| Temas ve bobin arasındaki dielektrik dayanım | 1500VAC 50-60HZ (1 dakika) |
| Zaman işletmek | Maksimum 10ms |
| Bırakma süresi | Maksimum 5ms |
| Ortam sıcaklığı | -40 ° C ~ + 85 ° C |
| Şok direnci-Malfuction | 10G |
| Şok direnci-imha | 100 GRAM |
| Titreşim direnci | 10-55Hz, 1.5mm çift genişlik |
| Ortam nemi | % 40-85 RH |
| Ağırlık | Yaklaşık 13g |
Bobin verileri (@ 20 ° C)
Anma gerilimi (VDC) | Bobin direnci Ω (±% 10) | Maksimum Çalışma Gerilimi (VDC) | Min Çıkış Voltajı (VDC) | Max Uygulamalı Gerilim (VDC) | |
| 0.36W | 0.51W | ||||
| 3 | 25 | - | 2.25 | 0.15 | 3.9 |
| 5 | 70 | - | 3.75 | 0.25 | 6.5 |
| 6 | 100 | - | 4.5 | 0.3 | 7.8 |
| 9 | 225 | - | 6.75 | 0.45 | 11.7 |
| 12 | 400 | - | 9 | 0.6 | 15.6 |
| 24 | 1600 | - | 18 | 1.2 | 31,2 |
| 48 | 6400 ±% 15 | 4500 ±% 15 | 36 | 2.4 | 62.4 |
DİKKAT:
1. Nominal bobin voltajından daha düşük herhangi bir bobin voltajının kullanılması rölenin çalışmasını tehlikeye atacaktır.
2. Çekme ve serbest bırakma gerilimi sadece test amaçlıdır ve tasarım kriteri olarak kullanılmamalıdır.
3. Aksi belirtilmedikçe, bobin parametresi tablosunda belirtilen nominal bobin gerilimi tüm testler için ve röle uygulanmasında kullanılabilir.

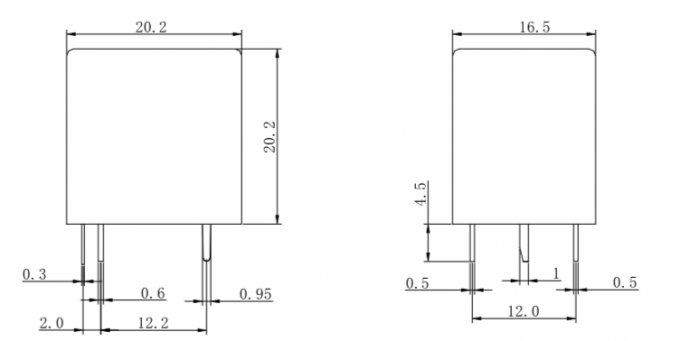

Anahat boyutu (mm):

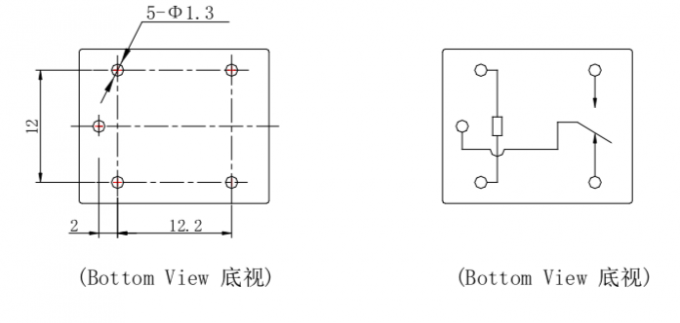

PCB kartı düzeni ve bağlantı şeması:
