| Diğer isim: | OTOMATİK güç rölesi | İletişim Derecelendirmeleri: | 40A 14VDC |
|---|---|---|---|
| Maksimum anahtarlama gerilimi: | 30vdc | Maksimum anahtarlama akımı: | 40A |
| Maksimum anahtarlama gücü: | 560W | İlk temas direnci: | 100mΩMaks. |
| Yaşam beklentisi elektrik: | 100.000 İşlem (nominal yük) | İletişim malzemesi: | Ag alaşımı |
| Vurgulamak: | elektromanyetik güç rölesi,otomotiv marş rölesi |
||
Otomobil röle 4120 araba elektrik kontrolü için 7pin SPDT 40A, 26 * 21 * 21mm
Açıklama:
Bir röle elektrikle çalışan bir anahtardır. Rölenin bobinden akan akım, bir kolu çeken ve anahtar kontaklarını değiştiren bir manyetik alan oluşturur. Bobin akımı açık veya kapalı olabilir, böylece rölelerin iki anahtar konumu vardır ve çoğunda çift atışlı (geçiş) anahtar kontakları bulunur.
Işığı açmak istediğinde ne yaparsın?
Şalterin üzerine basarsın… .bir parça metal çembere bağlar… .dadaaa ışık çalışır, Röleler tam olarak aynıdır… .a anahtar, bu anahtarın parmaklarınız tarafından tetiklenmemesi dışında bir devreyi bağlayan küçük bir metal parçası elektro mıknatıs tarafından tetiklenir. elektromıknatıs, bir demir parçanın etrafına sarılmış bir bakır bobintir, bu bobin küçük bir elektrik akımı aldığında, bir mıknatısa dönüşür, bu mıknatıs anahtarı mekanik olarak hareket ettirir ve anahtarı sizin için açıp kapatır.
Rölelerin ana kullanımı kontroldür ... normalde normal anahtarlar gibi, bir cihazı (büyük bir motor) AÇIK veya KAPALI durumuna kontrol edersiniz.
Tek Kutuplu Çift Atış (SPDT):
Bu röle bir çift bobin iğnesi, bir ortak pim, normalde açık (NO) pim ve normalde kapalı (NC) pimden oluşur. Röle etkinleştirilmediğinde, ortak pim NC pimine temas eder ve etkinleştirildiğinde, ortak pim NC pim ile temastan kopar ve daha sonra NO pini ile temas eder. Ayrıca, röle devre dışı bırakıldığında (aktive edilmiş durumdayken), genel pim, NO pini ile temastan kopar ve NC pim ile temas halinde geri döner.
Uygulamalar:
Röleler, daha büyük akımı kontrol edecek daha küçük bir akımı değiştirmek için elektronikte kullanılır. Kullanıcının yüksek voltajı tutabilen kontrol edilen ana cihaza doğrudan temas etmesini önlerler. Bu cihazlar, büyük bir elektronik ekipman çalışması yapmak için kullanılan uzaktan kumanda ile karşılaştırılabilir.
Genel veri:
| İletişim Formu | 1 A 1C |
| Yalıtım direnci | 100MΩMin at500VDC |
| Açık kontaklar arasındaki dielektrik dayanım | 500VAC 50-60HZ (1 dakika) |
| Temas ve bobin arasındaki dielektrik dayanım | 750VAC 50-60HZ (1 dakika) |
| Zaman işletmek | Maksimum 5ms |
| Bırakma süresi | Maks. |
| Ortam sıcaklığı | -40 ° C ~ + 85 ° C |
| Şok direnci-Malfuction | 10G |
| Şok direnci-imha | 10G |
| Titreşim direnci | 10-55Hz, 1.5mm çift genişlik |
| Ortam nemi | % 40-85 RH |
| Ağırlık | Yaklaşık 30g |
Bobin verileri (@ 20 ° C)
Anma gerilimi (VDC) | Bobin direnci Ω (±% 10) | Maksimum Çalışma Gerilimi (VDC) | Min Çıkış Voltajı (VDC) | Max Uygulamalı Gerilim (VDC) |
| 1.6W | ||||
| 6 | 23 | 3.9 | 0.6 | 7.8 |
| 12 | 90 | 7.8 | 1.2 | 15.6 |
| 24 | 360 | 15.6 | 2.4 | 31,2 |
DİKKAT:
1. Nominal bobin voltajından daha düşük herhangi bir bobin voltajının kullanılması rölenin çalışmasını tehlikeye atacaktır.
2. Çekme ve serbest bırakma gerilimi sadece test amaçlıdır ve tasarım kriteri olarak kullanılmamalıdır.
3. Aksi belirtilmedikçe, bobin parametresi tablosunda belirtilen nominal bobin gerilimi tüm testler için ve röle uygulanmasında kullanılabilir.

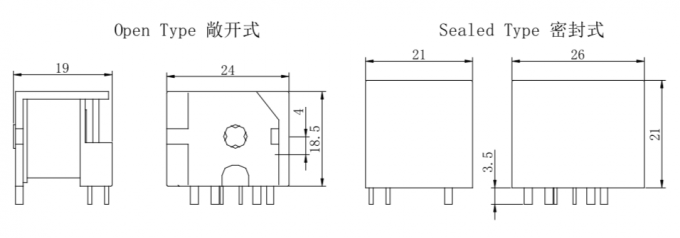

Anahat boyutu (mm):

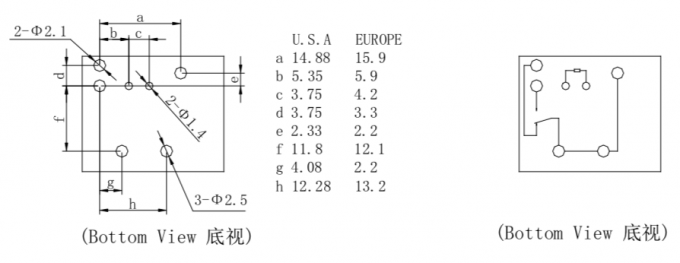

PCB kartı düzeni ve bağlantı şeması:
