| Diğer isim: | Fotodirenç / 560nm LDR direnç | Maks. Gerilim: | 200VDC |
|---|---|---|---|
| Maks. Güç: | 200mW | Spektrum tepe değeri: | 560nm |
| Tepki süresi: | 30 azalma | Çap: | 10 mm |
| Vurgulamak: | smd chip resistor,electret condenser microphone |
||
Işık duyarlı direnç Φ10mm fotodirenç, 560nm LDR direnç
Açıklama:
Bir fotodirenç (veya ışığa bağımlı bir direnç, LDR veya foto-iletken hücre), ışık kontrollü bir değişken direncidir. Bir fotorezistörün direnci, artan ışık yoğunluğu ile azalır; Diğer bir deyişle, foto iletkenliği sergiler. Bir ışığa duyarlı dedektör devrelerinde ve ışıkla aktive edilen ve karanlık aktive edilmiş anahtarlama devrelerinde bir fotodirenç uygulanabilir.
Bir fotoresistör, yüksek dirençli bir yarı iletkenten yapılmıştır. Karanlıkta, bir fotorezistör birkaç megohm (MΩ) kadar yüksek bir dirence sahip olabilirken, ışıkta, bir fotorezistör birkaç yüz ohm gibi düşük bir dirence sahip olabilir.
Özellikler:
| Parametre / tipi | GL10516 | GL10526 | GL10537-1 | GL10537-2 | GL10539 |
| Maks. gerilimi (VDC) | 200 | ||||
| Maks. (DSC) | 200 | ||||
| Spektrum tepe değeri (nm) | 560 | ||||
| Işık direnci | 5 ~ 10 | 10 ~ 20 | 20 ~ 30 | 30 ~ 50 | 50 ~ 100 |
| Karanlık direnci | 1 | 2 | 3 | 5 | 8 |
| Y100 10 | 0.6 | 0.6 | 0.7 | 0.8 | 0.8 |
| Tepki süresi (artış) | 30 | ||||
| Tepki süresi (Azalış) | 30 | ||||
Çalışma prensibi:
Işık LDR'ye düştüğünde, yani fotonlar LDR'ye düştüğünde, valans bandı elektronları iletim bandına uyarılmak için yeterli enerjiye sahip olurlar. Olay fotonları, yarı iletkenin yasak enerji boşluğundan daha büyük enerjiye sahip olmalıdır. Cihazda yeterli enerjiye sahip olan ışık düştüğünde, daha fazla elektron iletim bandına uyarılır. Serbest elektron sayısı arttıkça, devreden daha fazla akım akar. Dolayısıyla, LDR'ye ışık düştükçe, direncin azaldığı söylenir.
Uygulama:
Photoresistors birçok türde gelir. Ucuz kadmiyum sülfür hücreleri, kamera ışıkölçerleri, saatli radyolar, alarm cihazları (ışık huzmesi için dedektör olarak), gece lambaları, dış mekan saatleri, güneş sokak lambaları ve güneş yol çivileri, vb.
Işık açık olduğunda kontrol etmek için fotoezitörler sokak lambalarına yerleştirilebilir. Fotoresistöre düşen ortam ışığı, sokak lambasının sönmesine neden olur. Böylece, ışığın sadece karanlıkta olduğu zamanlarda enerji sağlanmasıyla enerji tasarrufu sağlanır.
Ayrıca bazı dinamik kompresörlerde küçük bir akkor veya neon lambayla veya kazanç azaltımını kontrol etmek için ışık yayan diyotla birlikte kullanılırlar. Bu uygulamanın ortak bir kullanımı, titreşen ışık paternleri amp devresi boyunca çalışan sinyal seviyesini kontrol ettiğinden, yerleşik bir tremolo etkisi içeren birçok gitar amplifikatöründe bulunabilir.
Test koşulu:
• Işık direnci: İki saat boyunca 400-600 Lux ışık ile ışınlanır, sonra standart ışık kaynağı A (renk sıcaklığı 2856K olarak) altında 10Lux ile test edin.
• Koyu direnç: 10Lux ışığı kapandıktan 10 saniye sonra dirence bakın.
• γ değeri: 10 Lux altındaki standart direnç değerinin ve 100Lux altındaki oranın logaritması.
• R10, R100, 10Lux ve 100Lux'un altında saygıya dirençlidir.
• Maks. güç tüketimi: Çevre sıcaklığında maksimum güç 25 ℃.
• Maks. harici voltaj: Karanlıkta bileşene sürekli olarak verilecek maksimum voltaj.

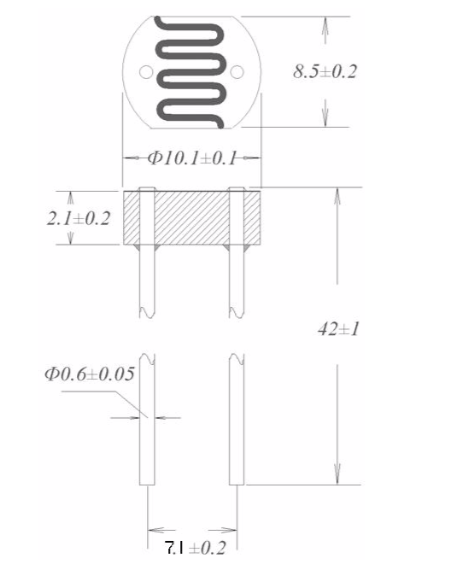

Boyut (mm):

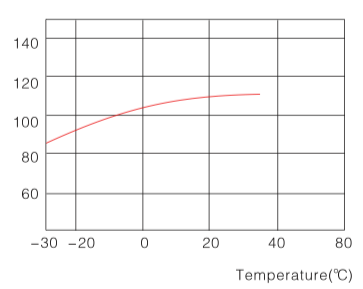

Sıcaklık-Mülk:

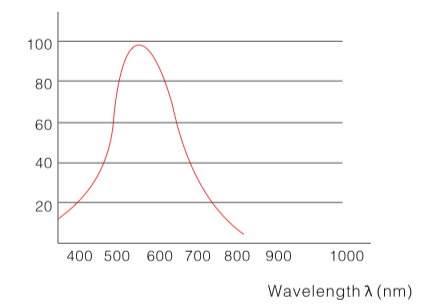

Spektrum Yanıtı Karakteristiği:
