Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Sabit Direnç | teknoloji: | Karbon filmi |
|---|---|---|---|
| Rezistans: | 0.1 -22M | Direnç Değeri: | Sabit |
| Sıcaklık Katsayısı: | ±350ppm/° | Çalışma Sıcaklığı: | -55°C~+70°C |
| Vurgulamak: | Elektret kondansatör mikrofon,pir hareket sensörü |
||

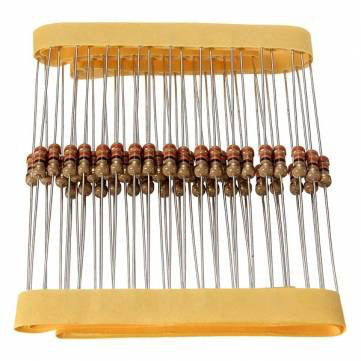

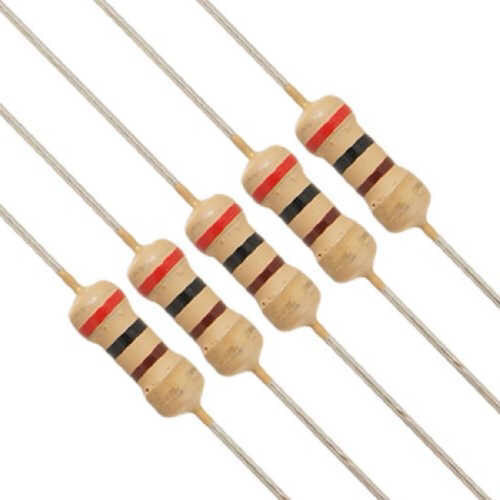

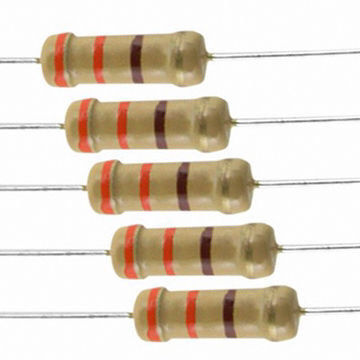

Alev Geciktiricili Kaplamalı Eksenel Delikli Karbon Film Direnç
Açıklama:
Karbon filmi direnci, elektrik akımını belirli bir seviyeye sınırlamak için karbon filmi kullanan bir tür sabit dirençtir. Bu tip dirençler elektronik devrelerde yaygın olarak kullanılmaktadır.
Karbon filmi direnci, karbon filmi veya karbon tabakasını seramik bir substrat üzerine yerleştirerek yapılır. Karbon filmi, elektrik akımına dirençli malzeme olarak işlev görür. Bu nedenle, karbon filmi bir miktar elektrik akımını bloke eder. Seramik substrat, ısıya veya elektriğe yalıtım malzemesi olarak etki eder. Dolayısıyla, seramik substrat içlerinden ısının geçmesine izin vermez. Bu nedenle, bu dirençler herhangi bir zarar görmeden daha yüksek sıcaklıklarda dayanabilir.
Karbon film dirençleri, karbon bileşiminde önemli bir gelişmedir. Bununla birlikte, metal film ve metal oksit film ile karşılaştırıldığında, ticari olarak temin edilebilen aralık sürekli olarak azalmaktadır. Metal ve oksit filmi üretmek daha pahalı değildir ve genel olarak daha iyi özelliklere sahiptir.
İmalat:
Karbon film dirençleri biriktirme işlemi ile yapılır. Yüksek sıcaklıkta ve yüksek basınç altında, hidrokarbon gazında bir seramik taşıyıcı tutulur. Gaz (metan veya benzen) 1000 temperature sıcaklıkta parçalanır. Kristalimsi karbon pirolitik olarak seramik substrat üzerinde biriktirilir. Saf grafitin bağlanma olmadan kesin dağılımı nedeniyle, bu karbon dirençler düşük bir gürültüye sahiptir. İstenilen direnç değeri, doğru tabaka kalınlığı seçilerek ve karbon tabakadaki bir spiral şekli keserek elde edilebilir. Filmdeki sarmal kesimi, mevcut yolun uzunluğunu arttırır. Sarmalın eğimini azaltarak, direnç yolunun uzunluğu artar ve direnç değeri artar. Ayrıca, spiral kesiminin ince ayarlanmasıyla direnç daha yüksek bir direnç değerine sahip olabilir. Karbon film dirençleri için tipik tolerans değerleri% 2, 5, 10 ve 20'dir.
Uygulama:
Karbon film dirençleri için tipik kullanım, yüksek voltaj ve sıcaklık uygulamalarındadır. Çalışma sıcaklıkları, 350 ℃ nominal sıcaklıkta 15kV'a kadardır. Örnekler yüksek voltajlı güç kaynakları, radar, x ışınları ve lazerdir.
Özellikleri:
| Öğeler | Yetenek talebi | Test metodu |
| CB / T5729-94 IEC115-1 | ||
| Sıcaklık döngüsü | △ R≤ (±% 1 R + 0.05Ω) | 4.19 |
| Maks. Aralıklı Aşırı Yük Gerilimi | △ R≤ (±% 1 R + 0.05Ω) | 4.13 |
| Dielektrik Dayanım Gerilimi | çarpma veya sıçrama yok | 4.7 |
| Lehimleme ısıya dayanıklı | △ R≤ (±% 1 R + 0.05Ω) | 4.18 |
| Hava durumu sırası | △ R≤ (±% 5 R + 0.1Ω) | 4.23 |
| Yük ömrü | △ R≤ (±% 5 R + 0.1Ω) | 4.25 |
Boyut:
| Öğeler | Boyutlar (mm) | 70 at güç değeri | Sıcaklık. katsayı | Maksimum voltaj | Dielektrik Dayanım Gerilimi | Değer aralığı | |||
| L | D | L ± 3 | d 0.05 ± | (W) | (10-6 / ℃) | (V) | (V) | Ω (J ±% 5) | |
| RT13 | 3.2 ± 0.2 | 1.8 ± 0.2 | 26 | 0.4 | 0.167 | ~ 1000 300 | 200 | 300 | 1.5 ~ 5.1M |
| RT14 | 6.3 ± 0.5 | 2.3 ± 0.3 | 28 | 0.4 | 0.25 | 250 | 350 | ||
| RT14X | 3.2 ± 0.2 | 1.8 ± 0.2 | 0.45 | 0.25 | 250 | 350 | |||
| RT15 | 9.5 ± 0.5 | 3.5 ± 0.5 | 0.52 | 0.5 | 350 | 500 | |||
| RT15X | 6.3 ± 0.5 | 2.3 ± 0.3 | 0,55 | 0.5 | 350 | 500 | |||
| RT16 | 11.0 ± 1.0 | 4.5 ± 0.5 | 0.7 | 1 | 350 | 500 | 1-1M | ||
| RT17 | 16.0 ± 1.0 | 5.0 ± 0.5 | 0.8 | 2 | 350 | 500 | |||
Deration Curve:
