| Diğer isim: | Cam Pasifleştirilmiş Köprü Doğrultucu | İleri voltaj-Maks.: | 1.1V |
|---|---|---|---|
| Temsilci olmayan Pk ileri akım-Maks.: | 50a | Parça Sayısı: | 4.0 |
| Çıkış Akımı-Maks.: | 2.0A | Tjmax.: | 150°C |
| Vurgulamak: | silikon köprü doğrultucu,köprü tipi doğrultucu |
||
İleri akım 2A ile cam pasif köprü doğrultucu KBU2M
Açıklama:
Bir Köprü doğrultucu, şebeke AC girişini DC çıkışına doğru yönlendiren Doğru Akım (DC) dönüştürücüsüne Alternatif Akım (AC) 'dir. Köprü Doğrultucular, elektronik bileşenler veya cihazlar için gerekli DC voltajını sağlayan güç kaynaklarında yaygın olarak kullanılmaktadır. Dört veya daha fazla diyot veya başka herhangi bir kontrollü katı hal şalteri ile oluşturulabilirler.
Yük akımı gereksinimlerine bağlı olarak, uygun bir köprü redresörü seçilir. Uygun bir elektronik devre uygulaması için bir redresör güç kaynağı seçerken, bileşenlerin değerleri ve özellikleri, arıza gerilimi, sıcaklık aralıkları, geçici akım derecesi, ileri akım oranı, montaj gereksinimleri ve diğer hususlar dikkate alınır.
Gelin doğrultucuları, bu faktörlere bağlı olarak çeşitli tiplerde sınıflandırılır: tedarik türü, kontrol kapasitesi, gelin devre konfigürasyonları, vb. Köprü doğrultucuları temel olarak tek ve üç fazlı redresörlere ayrılır. Her iki tip de kontrolsüz, yarı kontrollü ve tam kontrollü redresörler olarak sınıflandırılmıştır.
Tek fazlı köprü redresörü , elektronik dc güç kaynakları için en sık kullanılan devrelerdir. Dört diyot gerektirir, ancak kullanılan trafo merkeze bağlı değildir ve maksimum VSM voltajına sahiptir. Tam dalga köprü doğrultucu üç farklı fizik formunda mevcuttur. Bu köprü devresinin ana avantajı, özel bir merkez dişli transformatör gerektirmemesi, böylece boyut ve maliyetini azaltmasıdır. Tek ikincil sargı, diyot köprüsü ağının bir tarafına ve yük diğer tarafa bağlanır.
Özellikler:
• Aşırı yükleme derecesi-40amperes tepe
• Baskılı devre kartı için ideal
• Plastik malzeme Underwriters Laboratuvarı Yanıcılık Sınıflandırması 94V-0
• RoHS ile uyumlu
• Montaj pozisyonu: Herhangi
Maksimum değerler ve elektriksel özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme. Dirençli veya endüktif yük, 60HZ.
Kapasitif yük için, debiyi% 20 azaltın
| Özellikleri | sembol | KBU2M | birim |
| Maksimum tekrarlayan pik gerilimi | VRRM | 1000 | V |
| Maksimum RMS köprü giriş gerilimi | VRMS | 700 | V |
| Maksimum DC engelleme gerilimi | VDC | 1000 | V |
| Maksimum ortalama ileri doğrultulmuş çıkış akımı. @ Ta 50 ° C = | I (AV) | 2.0 | bir |
| Nominal yükte beklemeli tepe ileri surage akım 8.3ms tek yarım sinüs dalgası süper (JEDEC yöntemi) | IFSM | 40 | bir |
| 1.0A Tepe'de köprü elemanı başına maksimum ileri voltaj düşüşü | VF | 1.1 | V |
| Her eleman için nominal DC bloklama voltajında maksimum ters akım @ Ta = 25 ° C | İR | 10.0 | uA |
| Her bir eleman için nominal DC bloklama geriliminde maksimum ters akım @ Ta = 100 ° C | İR | 1.0 | mA |
| Çalışma sıcaklığı aralığı | TJ | -55 ~ 150 | ℃ |
| Depolama sıcaklığı aralığı TA | Tstg | -55 ~ 150 | ℃ |

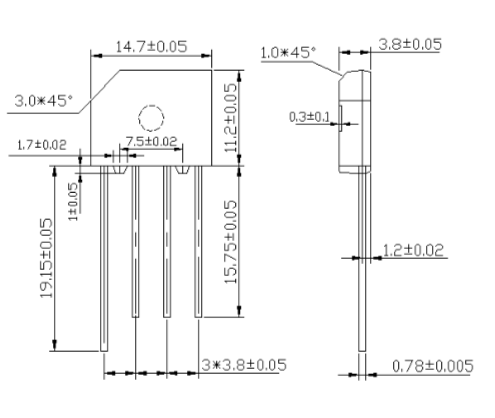

Boyut (mm):
